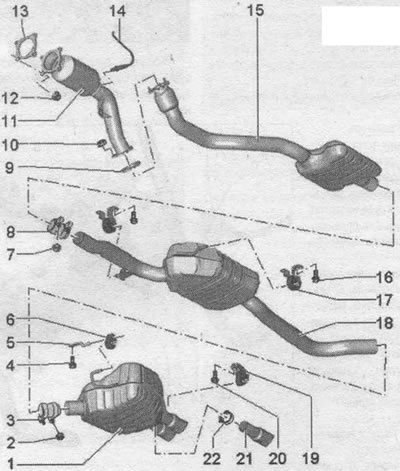

Tlmič výfuku
1. Prídavný tlmič výfuku: v konfigurácii z výroby jedna jednotka s prídavným. tlmič výfuku - v prípade opravy vymeňte samostatne: výfukový systém nastavte bez mechanického namáhania.
2. Matica: 23 Nm.
3. Zadná svorka: Pred utiahnutím zarovnajte výfukový systém bez mechanického namáhania; závitové spoje rovnomerne utiahnite.
4. Skrutka; 23 Nm.
5. Držiteľ.
6. Montážna slučka: vymeňte ju, ak je poškodená.
7. Matica: 23 Nm.
8. Dvojitá svorka, predná: Pred utiahnutím nastavte výfukový systém bez mechanického namáhania; závitové spoje rovnomerne utiahnite.
9. Tesnenie: vymeňte.
10. Matica: 25 Nm.
11. Neutralizátor: chráňte neutralizátor pred nárazmi a otrasmi; výfukový systém nastavte bez mechanického namáhania.
12. Oreška; 40 Nm; nahradiť; namažte vodiace kolíky turbodúchadla tepelne odolnou pastou.
13. Tesnenie: vymeňte.
14. Lambda sonda za neutralizátorom "G130" a ohrev lambda sondy 1 za neutralizátorom "Z29": závity nových lambda sond sú namazané montážnou pastou; pri opätovnom použití tej istej lambda sondy namažte jej závity tepelne odolnou pastou; zabraňuje vniknutiu montážneho a žiaruvzdorného maziva do drážok telesa lambda sondy.
15. Medziľahlý tlmič výfuku: s odnímateľným prvkom: zarovnajte výfukový systém bez mechanického namáhania.
16. Skrutka: 23 Nm.
17. Držiak zavesenia: vymeňte, ak je poškodený; skontrolujte predpätie.
18. Stredný tlmič výfuku: v konfigurácii z výroby jeden celok s prídavným. tlmič výfuku - v prípade opravy sa vymieňa samostatne; zarovnajte výfukový systém.
19. Držiak zavesenia: vymeňte, ak je poškodený; skontrolujte predpätie.
20. Skrutka: 23 Nm.
21. Výfukové potrubie: počas opráv vymeňte samostatne; bod oddelenia medzi zadným tlmičom výfuku a výstupnou rúrkou tlmiča výfuku.
22. Svorka: 60 Nm.
Demontáž a montáž neutralizátora

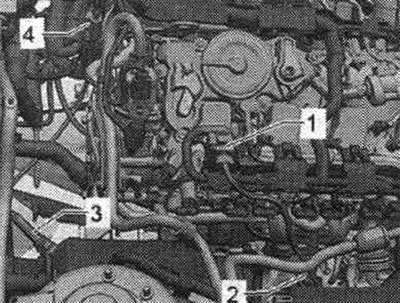

Odpojte konektor "4" lambda sondy za neutralizátorom "G130" a ohrievač lambda sondy 1 za neutralizátorom "Z29" a uvoľnite kabeláž. Odstráňte zadný kryt zvukovej izolácie.

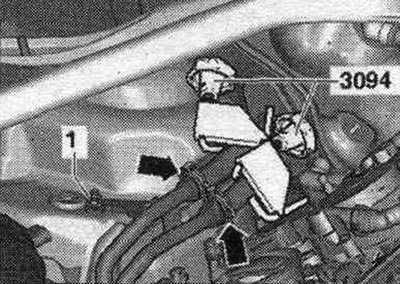

Vozidlá s nezávislým kúrením: Upevnite potrubie chladiacej kvapaliny nezávislého kúrenia v hornej časti hadicovými svorkami do 25 mm "3094" a odpojte. Odskrutkujte potrubia chladiacej kvapaliny z telesa "1".

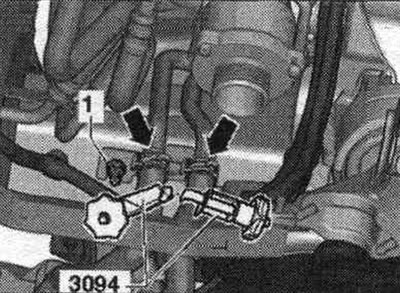

Pripevnite chladiace potrubie nezávislého kúrenia zospodu pomocou hadicových svoriek do 25 mm "3094" a odpojte ho. Odskrutkujte potrubia chladiacej kvapaliny "1" z tela a vyberte ich.
Všetky

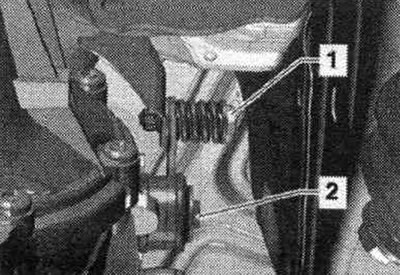

Odstráňte prídavný tlmič výfuku. Odpojte závitové pripojenie "1", odskrutkujte skrutku "2" a odstráňte držiak neutralizátora.

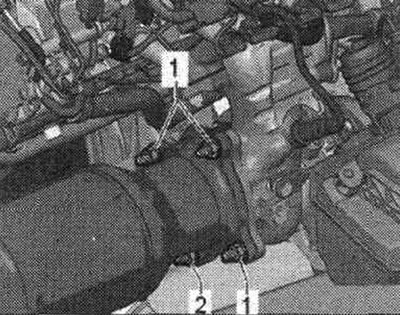

Odskrutkujte matice "1" zhora.

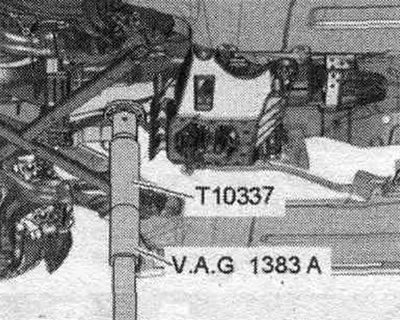

Umiestnite piest zdviháka motora a prevodovky - VAG 1383 A - s pripevnenou konzolou "T10337" pod prevodovku. Pomocou zdviháka prevodovku mierne zdvihnite.

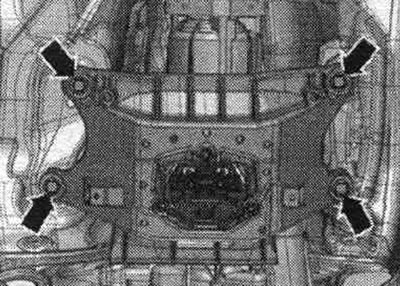

Uvoľnite skrutky so šípkami na priečniku tunela.

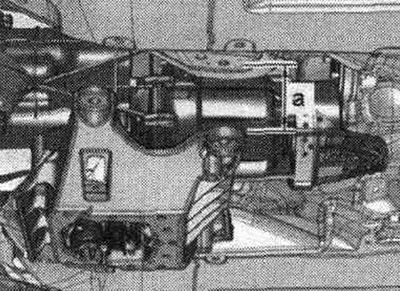

Pomocou zdviháka spustite CP o vzdialenosť "a". Rozmer "a" = max. 80 mm.
Odskrutkujte maticu "2" zospodu a vyberte neutralizátor smerom nadol.
Inštalácia
Inštalácia v opačnom poradí. Vymeňte všetky tesnenia, tesniace krúžky a samosvorné matice. Nainštalujte priečny nosník tunela. Nainštalovať doplnok. tlmič výfuku. Vozidlá s nezávislým kúrením: odvzdušnite nezávislé kúrenie.
