Demontáž hlavy valcov (SARA)

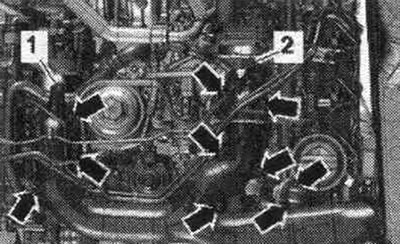

Vypustite chladiacu kvapalinu. Odstráňte príslušnú reťaz z vačkového hriadeľa. Odstráňte príslušnú medziľahlú rúrku. Odstráňte hornú časť sacieho potrubia. Odstráňte potrebný kryt hlavy valcov.

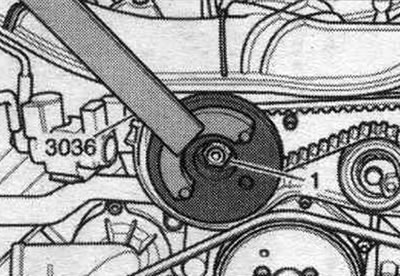

Ľavá hlava valcov: Demontujte rozvodový remeň vstrekovacieho čerpadla paliva. Uvoľnite maticu "1" na hriadeli vysokotlakového čerpadla pomocou podpery "3036". Demontujte inerciálny tlmič.

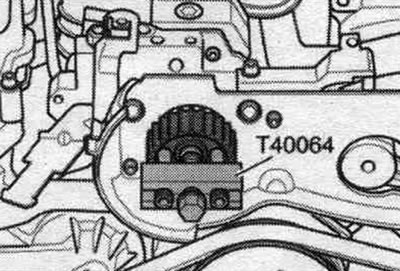

Odstráňte remenicu ozubeného remeňa vysokotlakového čerpadla pomocou sťahováka T40064.

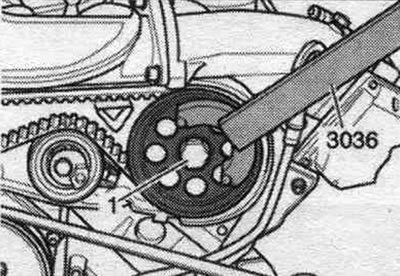

Odskrutkujte skrutku "1" hnacej remenice ozubeného remeňa približne o 2 otáčky, pričom na to použite protiľahlú podperu "3036".

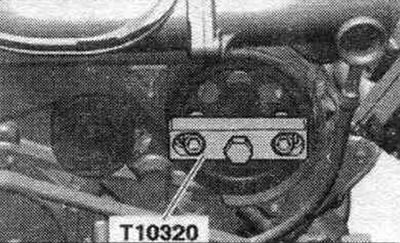

Odstráňte hnaciu remenicu ozubeného remeňa pomocou sťahováka "T10320".

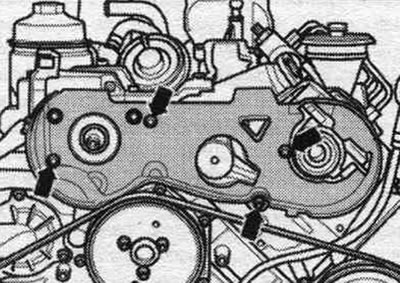

Odskrutkujte skrutky so šípkami a odstráňte zadný kryt rozvodového remeňa.

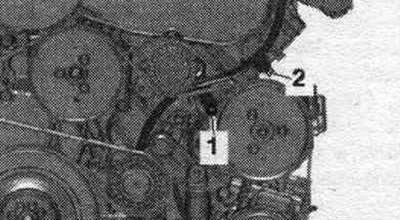

Odskrutkujte skrutku "2" vodiacej trubice mierky oleja. "Poz. 1" by sa nemal brať do úvahy.

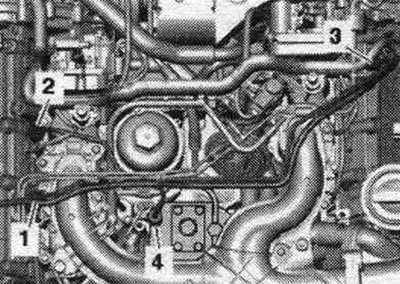

Odskrutkujte prevlečné matice "2" a "3", uvoľnite a odstráňte vysokotlakové potrubie. "Poz. 1, 4" sa neberú do úvahy.

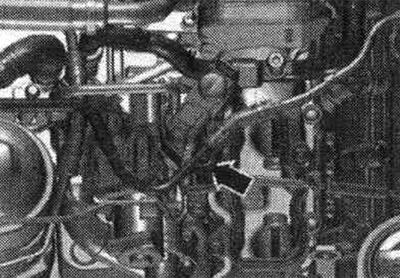

Odstráňte T-kus z hadice chladiacej kvapaliny "šípka".

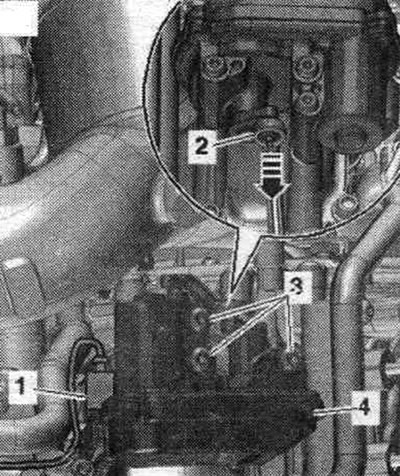

Odpojte konektor "1" motora klapky sacieho potrubia 2 "V275" "pol. 4". Ignorujte "pol. 2, 3" a "šípku".

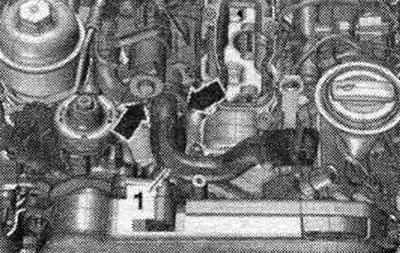

Odskrutkujte skrutky "šípky" a odstráňte spojovaciu rúrku "1" systému recirkulácie výfukových plynov.

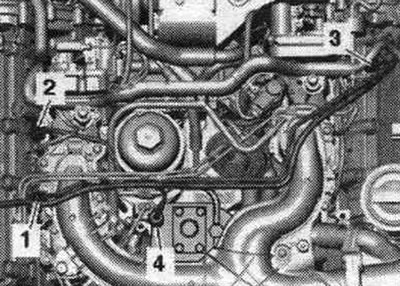

Pravá hlava valcov: Demontujte pravé horné potrubie chladiacej kvapaliny. Uvoľnite prevlečné matice "1...4" a demontujte vysokotlakové potrubia.

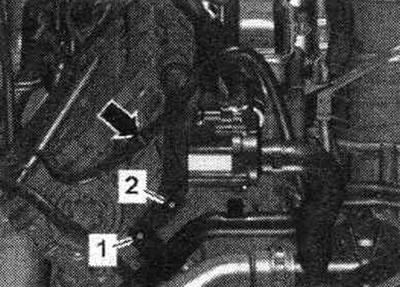

Odskrutkujte skrutky "1" a "2" upevňovacích prvkov motora a čerpadla chladiča systému. recirkulácia výfukových plynov "V400". Uvoľnite káblový zväzok pomocou uvoľňovacej páky "80-200" "šípka".

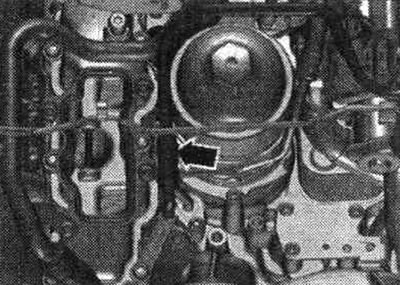

Odpojte potrubie chladiacej kvapaliny "šípka". Odpojte elektrické konektory k žeraviacim sviečkam valcov 2 a 3.

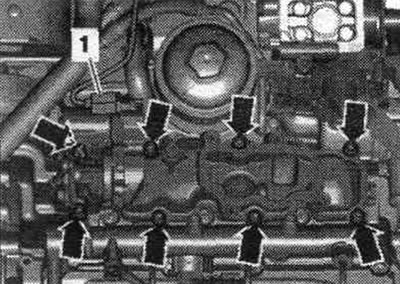

Odpojte zástrčku "1" motora ovládača klapky sacieho potrubia "V157". Nevšímajte si šípky.

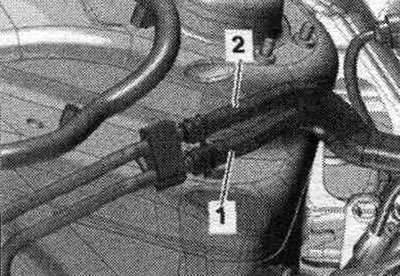

Odpojte prívodné palivové potrubie "1" a spätné palivové potrubie "2".

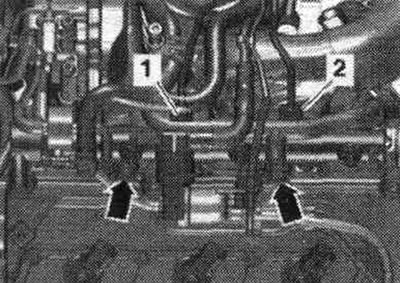

Uvoľnite prevlečné matice "1" a "2". Odskrutkujte skrutky so šípkou a odložte palivovú nádrž. rampa s pripojeným palivom. hadice.
Všetky
Postupne uvoľnite skrutky hlavy valcov. "1...8". Uvoľnite skrutky a opatrne vyberte hlavu valcov. Pri montáži hlavy valcov hrozí poškodenie žeraviacich tyčí. Neumiestňujte odstránenú hlavu valcov s namontovanými žeraviacimi sviečkami na dosadaciu plochu, pretože žeraviace tyče mierne vyčnievajú za dosadaciu plochu.
