Hlava valcov

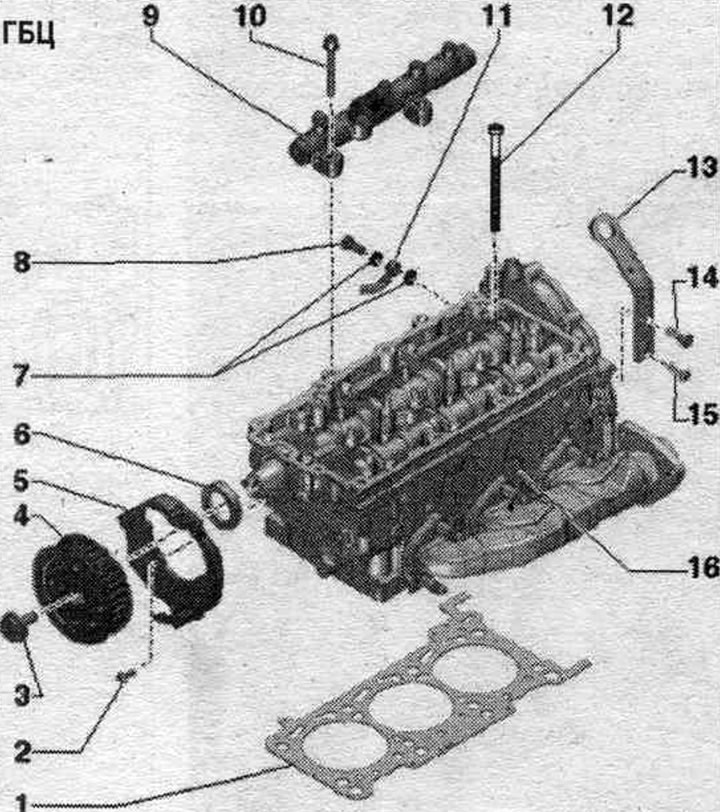

Obrázok znázorňuje hlavu valcov radu valcov 2 (vľavo).
1. Tesnenie hlavy valcov: výmena; montážna poloha: číslo dielu smerom k hlave valcov; po výmene vymeňte olej a chladiacu kvapalinu.
2. Skrutka.
3. Skrutka: 70 Nm.
4. Hnacie koleso ozubeného remeňa vysokotlakového čerpadla.
5. Kryt zadného rozvodového remeňa.
6. Tesnenie vačkového hriadeľa.
7. O-krúžky: vymeňte.
8. Dutá skrutka.
9. Palivová lišta; nemeňte zakrivený tvar vysokotlakových potrubí.
10. Skrutka: 23 Nm.
11. Potrubný systém. chladenie.
12. Skrutka: vymeňte.
13. Oko pre zavesenie motora.
14. Skrutka M8: 23 Nm.
15. Skrutka M6: 9 Nm.
16. Hlava valcov: Odstránenú hlavu valcov umiestnite na plastovú podložku, inak sa môžu poškodiť žeraviace sviečky; skontrolujte zakrivenie roviny párovania; úprava hláv valcov motorov TDI je zakázaná; po výmene vymeňte chladiacu kvapalinu a olej.

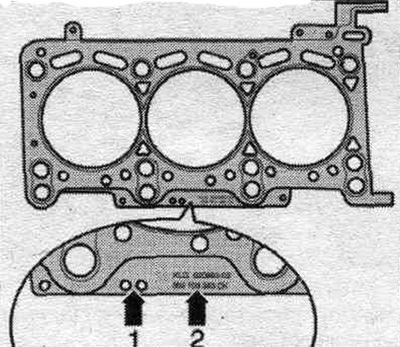

Značky tesnenia hlavy valcov
1. Otvory. 2. Číslo dielu.
Poznámka: Ľavé a pravé tesnenie hlavy valcov sa nedajú zameniť; majú odlišný tvar.

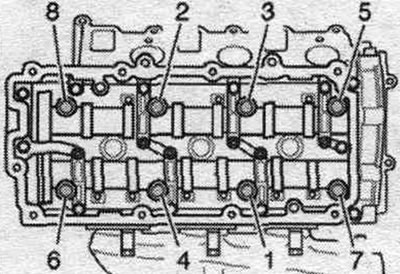

Hlava valcov - posledná časť a uťahovací moment skrutky
Vymeňte skrutky hlavy valcov. Utiahnite skrutky v uvedenom poradí. "1...8" v 5 fázach nasledovne. 1. Skrutky utiahnite rukou až na doraz. 2. Utiahnite na 35 Nm. 3. Utiahnite na 60 Nm. 4/5. Dotiahnite ďalej o 90°.
