Напомена: Молимо вас да обратите пажњу на напомене на почетку Члан 14.
1. Детаљи уградње радилице су приказани на илустрацији.

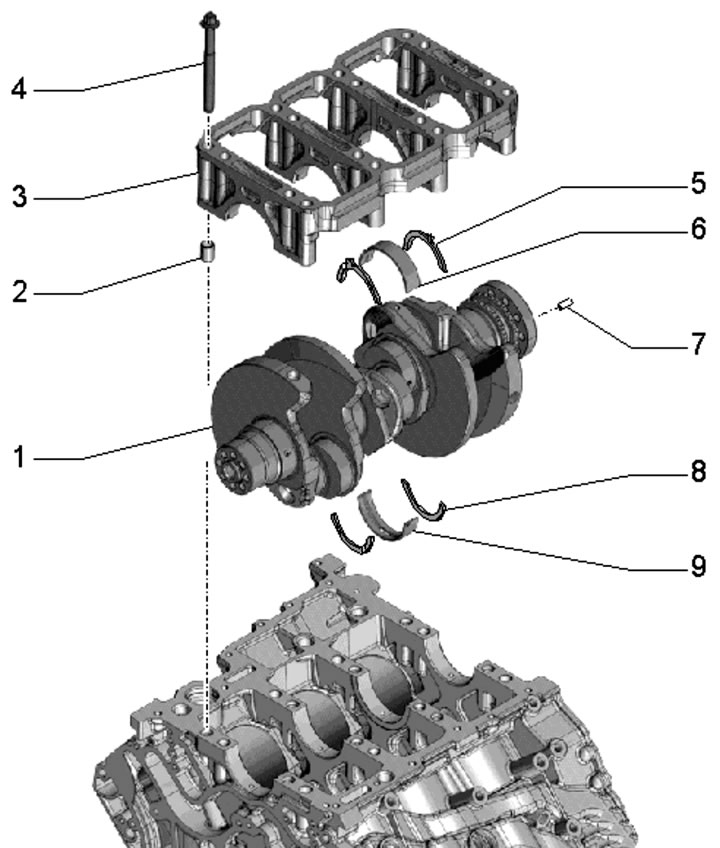

34.1. Детаљи уградње радилице:
1 - Радилица;
2 - Центрирајуће чауре кревета 3, 4 ком., уметнуте у блок цилиндра;
3 - Лежиште шахте 1;
4 - Вијак за монтажу кревета 3 (видети илустрацију 14.2), подложно замени;
5, 8 - Аксијалне подлошке, постављене само на лежају бр. 3, жлебови за уље окренути ка споља;
6 - Доња главна шкољка лежаја (у кревету 3), без жлеба за уље;
7 - Центрирајућа чаура погонског диска, уметнута у радилицу;
9 - Горња љуска главног лежаја (у блоку цилиндра), са жлебом за уље.
2. Након уклањања лежаја радилице, користите нове вијке да бисте га причврстили. Пре него што уградите кревет, уверите се да у блоку цилиндра постоје два центрирајућа клина. Затегните завртње за монтажу кревета следећим редоследом (1-16 на илустрацији 14.2) у три приступа: прво силом од 30 Nm, затим силом од 50 Nm, и на крају повлачењем до угла од 180°.
3. Главне лежајеве су означене дебљином обојеним тачкама. Улошци потребне дебљине се уграђују у фабрици. Облоге истрошене до слоја никла треба заменити. Можете одредити који лежај са којом тачком у боји треба користити помоћу слова: G - жуто, B - плава, R - црвено. Слова за избор горњих лежајева налазе се на блоку цилиндра, поред одговарајућег лежаја (видети илустрацију 34.3а), а слова за избор доњих лежајева налазе се на мрежици радилице (видети илустрацију 34.3б).

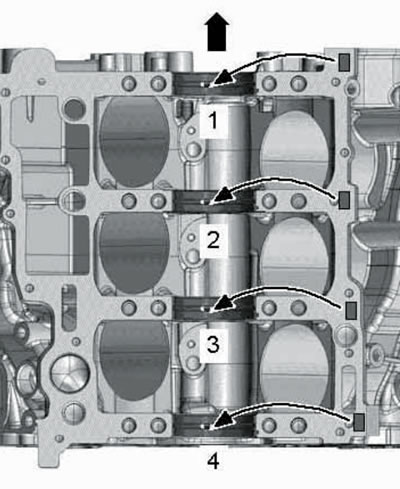

34.3а. Означавање за избор горњих главних лежајева.

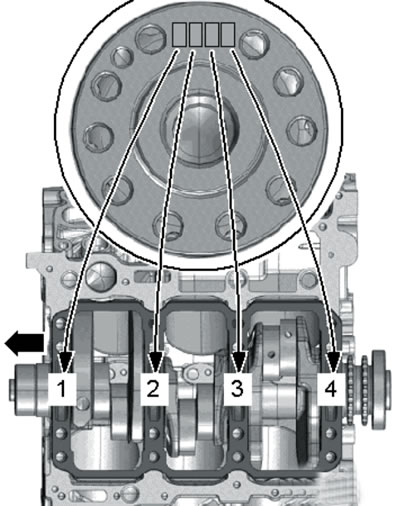

34.Зб. Означавање за избор доњих главних лежајева.
Напомена: Стрелица на илустрацијама показује смер ременице радилице.
4. Положај центрирајућих чаура у лежишту радилице је приказан на илустрацији.

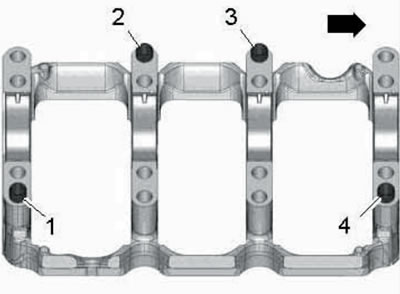

34.4. Положај центрирајућих чаура.
5. Делови клипњаче и клипне групе су приказани на илустрацији.

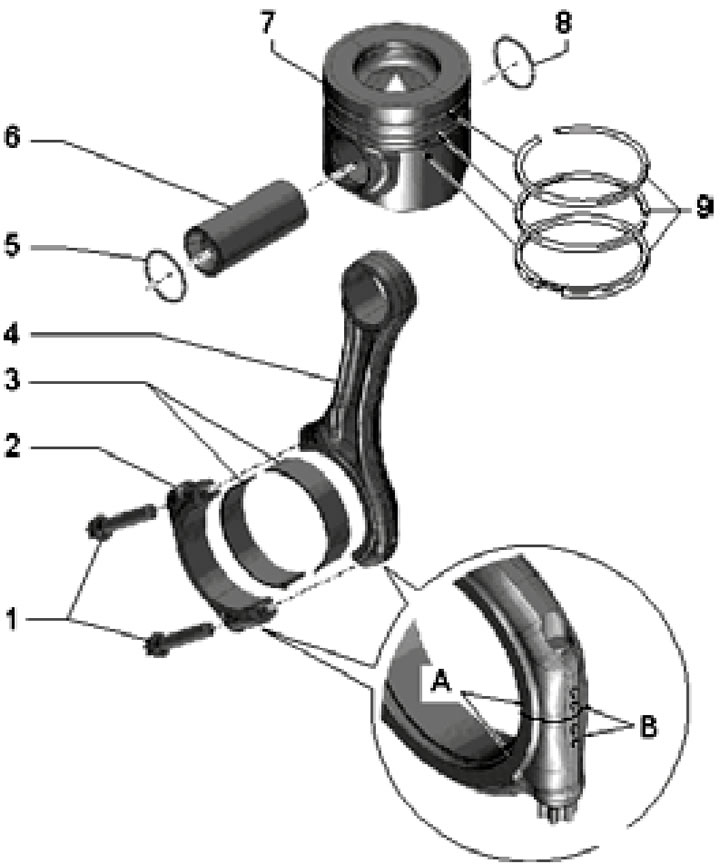

34.5. Делови клипњаче и клипне групе:
1 - Вијци за причвршћивање поклопца 2, који се могу заменити, затегнути подмазаним навојима и површином за спајање: 35 Nm, затим затегнути под углом од 90°;
2 - Поклопац лежаја клипњаче, постављен само у једном положају и само на пару клипњача; са ознаком "Б" која указује на припадност цилиндру и избочином "А" на страни погона развода;
3 - Кућице лежајева клипњаче;
4 - Клипњача са ознаком "Б" и избочином "А" (видети тачку 2), замењена само у склопу са поклопцем 2;
5, 8 - Задржавајући прстен, подложан замени;
6 - Клипњача, ради лакшег уклањања, загрејте клип на 60°C;
7 - Клип, стрелица треба да буде усмерена ка ременици радилице;
8 - Клипни прстенови се постављају у размацима од 120° између брава, ознака "TOP" треба да буде окренута ка дну клипа.
Облоге истрошене до слоја никла треба заменити. Уљни инјектори (2 на илустрацији 14.5) за хлађење клипови су причвршћени вијцима (1) силом од 9 Nm.
6. Шире површине на поклопцима пара лежајева клипњаче треба да буду окренуте ка најближем главном лежају (видети илустрацију 14.6).
7. Приликом постављања нових детаља шатунно-клип, групе или "кратко" цилиндара треба да покупи нову заптивке главе цилиндара (одвојено за сваку главе). Дебљина полагање одређује се на основу максималне величине выступания неког од клипа овог броја цилиндара, када је овај клип је у ВМТ. У зависности од величине максималне выступания клипа, користи се печат са једним, два или три рупе (1 на илустрацији 31.33), видети Спецификације.
8. Да бисте уклонили клипове са клипњачама, уклоните мотор, главу цилиндра и горњи део картера. Означите клипњаче у односу на њихове капе како бисте избегли забуну током инсталације. Одврните вијке за причвршћивање поклопца лежаја клипњаче и повуците клипове и клипњаче нагоре.
(Оригинална верзија чланка је објављена на веб-сајту: audimanual)
