Опрез: Након уградње брегастих вратила, сачекајте најмање 30 минута пре покретања мотора како би се хидраулични подизачи слегли. У супротном, вентили могу ударити у клипове.

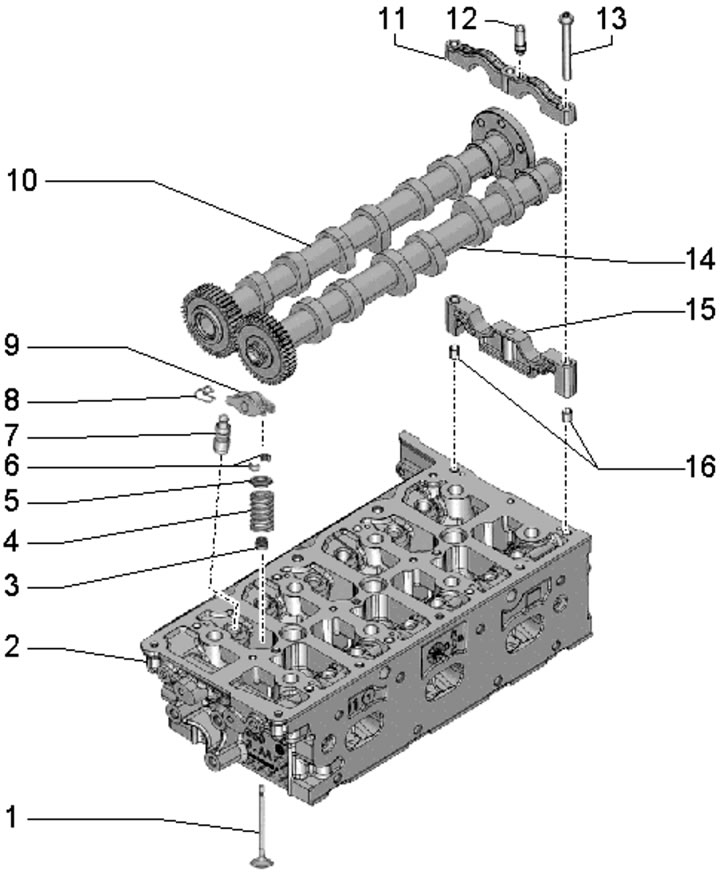

1. Детаљи уградње компоненти разводног механизма приказани су на илустрацији на примеру леве главе цилиндра.
32.1. Детаљи уградње компоненти зупчастог каиша (лева глава цилиндра):
1 - Вентил, пуњен натријумом;
2 - Глава цилиндра;
3 - Поклопац дефлектора уља;
4 - Опруга вентила;
5 - Опружна плоча 4;
6 - Крекери за браве са подељеним вентилима;
7 - Хидраулични компензатор зазора вентила, фиксиран у клацкалици 9;
8 - Држач, не испоручује се посебно;
9 - Клацалица;
10 - Усисна брегаста осовина;
11 - Поклопац лежаја брегасте осовине;
12 - Носач држача млазнице;
13 - Вијак, 9 Nm;
14 - Издувна брегаста осовина;
15 - Основа лежаја брегасте осовине;
16 - Опружни клинови, за задњу базу 15 само са лежајем осовине.
2. Обрада вентила и њихових седишта, осим преклапања, није дозвољена.
3. Приликом рада са зупчастим каишем, распоредите уклоњене делове тако да се затим могу уградити на своја оригинална места.
Уклањање и постављање старих брегастих вратила
4. Уклоните ланац развода са брегастих вратила (видети одељак 29).
5. Уверите се да је радилица фиксирана у горњој мртвој тачки помоћу осигуравајућег клина бр. 3242 (видети илустрацију 29.24).
6. Уверите се да је дистрибутивна бедеми су у ВМТ. Мора бити могуће блокирати улаз вратила адаптација Т40060 (видети став 9 члана 9), а жлеб (Б на илустрацијама) на издувном вратилу треба да буде паралелан са спојем основе лежаја/поклопца (А) и мало изнад њега.

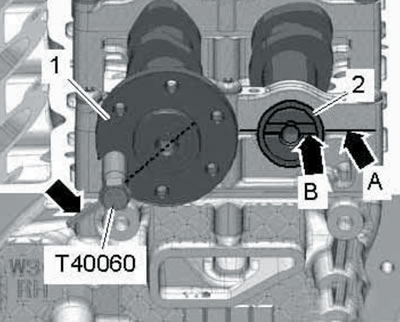

32.6 а. Вратила десној главе цилиндара у ВМТ.

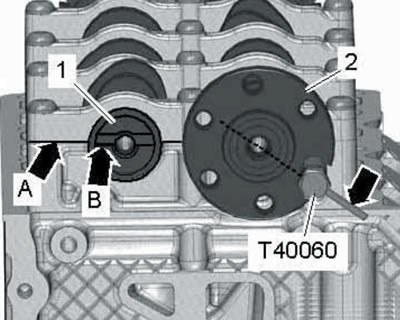

32.6 б. Вратила левој главе цилиндара у ВМТ.
7. Инсталирајте алат T40096 на зубе усисног вратила тако да два крака алата захвате две половине зупчаника (погледајте илустрације).

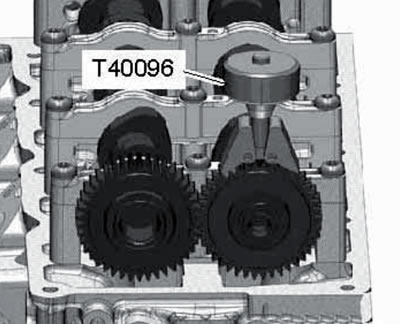

32.7а. Инсталирање алата T40096 на десну главу цилиндра.

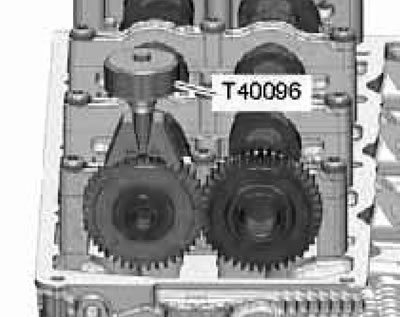

32.7б. Инсталирање алата T40096 на леву главу цилиндра.
Шира полуга треба да стане на ширу половину зупчаника. Причврстите причвршћивач назубљеном навртком тако да се површине зубаца поравнају.

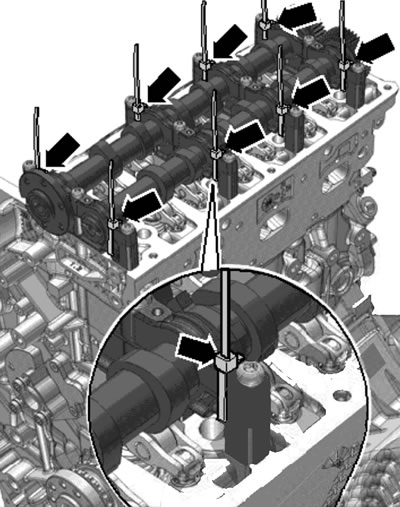

8. Поставите две пластичне траке на сваки лежај брегасте осовине (видети илустрацију) тако да се брегасте осовине и њихови лежајеви могу уклонити, а затим поново поставити у њихове првобитне положаје.
32.8. Припрема за скидање брегастих вратила.
9. Приликом рада на десној глави цилиндра, уклоните алат Т40060 са усисног вратила и заврните два вијка за монтажу ланчаника у навојне рупе за 5 окрета, као што је приказано на слици.

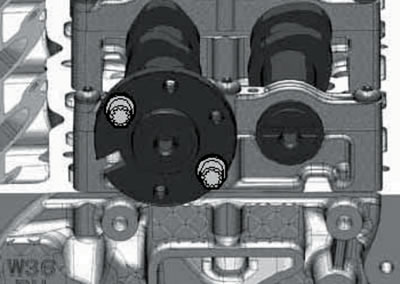

32.9. Вијци у навојним отворима усисног вратила (десна глава).
10. Приликом рада на десној глави цилиндра, инсталирајте алат Т10172 са адаптерима Т10172/5 на вијке и окрените вратила приближно 30° у смеру супротном од казаљке на сату тако да жлеб (А) на прирубници вратила буде управан на доњу раван главе цилиндра (Б) и окренут надоле.

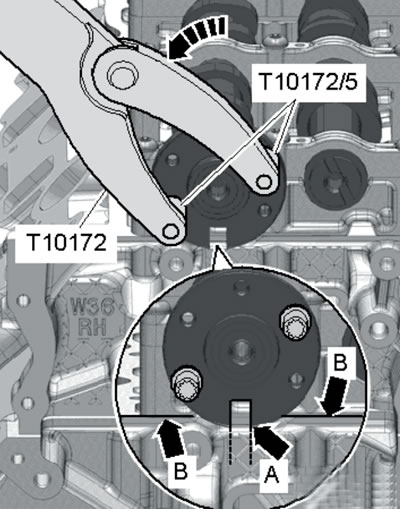

32.10. Окретање брегасте осовине (десна глава).
Опрез: Не окрећите вратило више него што је наведено, у супротном се вентили могу оштетити.
11. Одврните вијке лежаја редом (12-1 на илустрацијама) и пажљиво их уклоните заједно са вратилима.

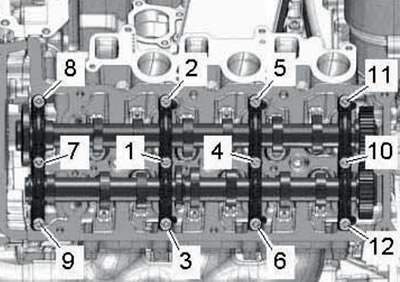

32.11а. Причвршћивање лежајева брегасте осовине десне главе цилиндра.

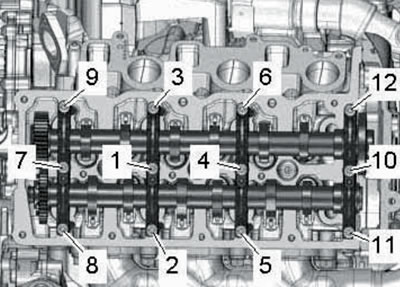

32.11б. Причвршћивање лежајева брегасте осовине леве главе цилиндра.
Напомена: Ако намеравате да поново инсталирате уклоњено вратило/лежајеве, немојте отпуштати стезаљке или мењати делове након тога. Ако је потребно, уклоните клацкалице помоћу хидрауличних подизача.
12. Пре уградње, уверите се да је радилица фиксирана у горњој мртвој тачки помоћу осигуравајућег клина бр. 3242 (видети илустрацију 29.24). а уређај T40096 је инсталиран на зупчанику усисног вратила (видети став 7).
13. Уградите брегасте осовине заједно са њиховим лежајевима, држећи их стезаљкама (видети илустрацију 32.8). Уверите се да су чауре за центрирање (видети илустрације) уграђене у рупе у основи лежаја бр. 4 и да се уклапају у рупе у глави цилиндра.

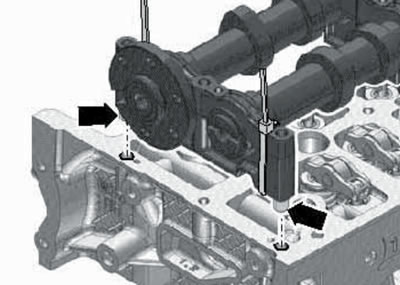

32.13а. Центрирајуће чауре (десна глава).

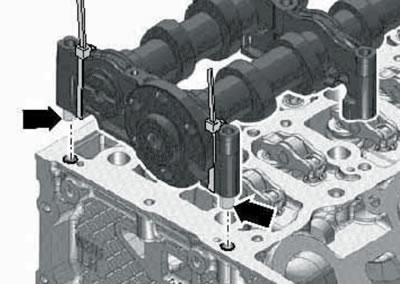

32.13б. Центрирајуће чауре (лева глава).
14. Приликом рада на десној глави цилиндра, пратите кораке описане у параграфима 9-10.
15. Уверите се да су вратила у ГМТ (видети пасус 6).
16. Затегните завртње за монтажу лежаја брегасте осовине редом (1-12 на илустрацијама 32.11а-б), прво ручно, а затим силом од 9 Nm.
17. Приликом рада на десној глави цилиндра, користећи алат Т10172 са адаптерима Т10172/5, окрените вратила приближно 30° у смеру казаљке на сату тако да се жлеб (А на илустрацији) на прирубници вратила налази насупрот отвора (Б) за алат Т40060.

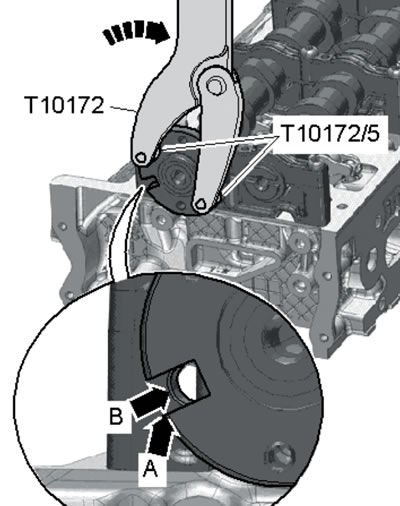

32.17. Враћање вратила у горњу мртву тачку.
18. Поново проверите да ли су вратила у ГМТ (видети пасус 6). Уклоните алат Т40096 и уградите ланац развода (видети одељак 29).
Замена брегастих вратила и њихових лежајева
19. Пратите кораке у параграфима 4-7 и 9-12.
20. Основе и поклопци лежајева су означени на страни излаза (видети илустрације): R - десни лежајеви главе, L - леви лежајеви главе, 1 - предњи лежај, 2 - предњи централни, 3 - задњи централни, 4 - задњи.

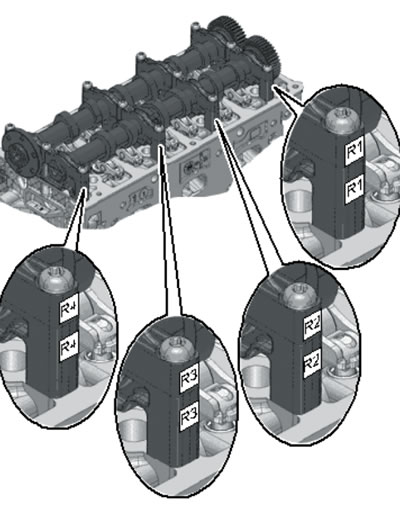

32.20а. Означавање лежајева вратила десне главе цилиндра.

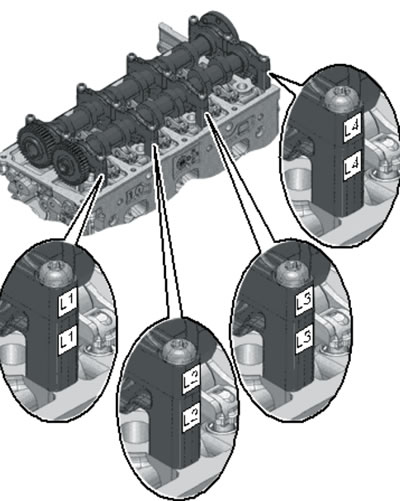

32.20б. Означавање лежајева вратила леве главе цилиндра.
Ознаке на дну и поклопцу пара морају бити идентичне.
21. Поставите основе лежајева бр. 1-3 на главу цилиндра тако да се канали за уље (1 на слици) у глави цилиндра поклапају са каналима за уље (2) у основама лежајева.

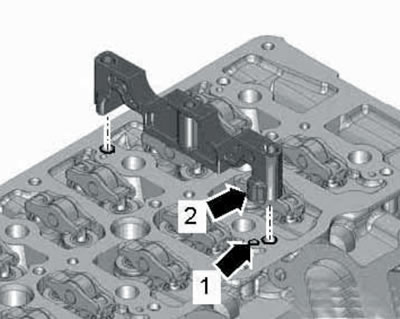

32.21. Постављање основе лежаја бр. 2.
22. Поставите подножје лежаја бр. 4 на главу тако да центрирајуће чауре уграђене у њу упадну у рупе у глави цилиндра (видети илустрацију).

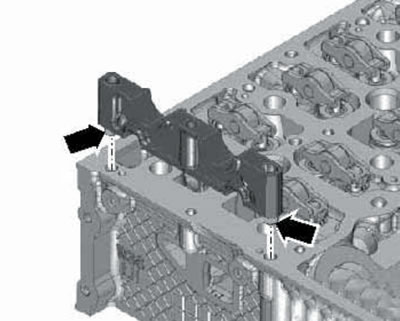

32.22. Постављање основе лежаја бр. 4.
23. Уверите се да су основе лежајева правилно постављене: округла страна (2 на илустрацији) треба да буде окренута ка улазној страни, а правоугаона страна (1) треба да буде окренута ка излазној страни.
32.23. Исправна оријентација основе лежаја.
24. Уверите се да су вратила у ГМТ (видети пасус), поставите поклопце лежајева на одговарајуће основе и причврстите их стезаљкама (видети илустрацију 32.8).
25. Приликом рада на десној глави цилиндра, пратите кораке описане у параграфима 9-10.
26. Пратите кораке описане у параграфима 16-18.
Провера хидрауличних компензатора
27. Провера хидрауличних компензатора се врши на исти начин као код 3.0 TDI мотора прве генерације (видети Одељак 12).
Замена заптивки вентила
28. Да бисте заменили поклопце дефлекторa уља, уклоните брегасте осовине и клацкалице са хидрауличним компензаторима (видети одговарајући пододељак изнад).
29. Поставите клип одговарајућег цилиндра у БДС и уклоните грејаче (видети Поглавље 5).
30. Користите алате приказане на илустрацији да бисте компресовали опругу вентила.

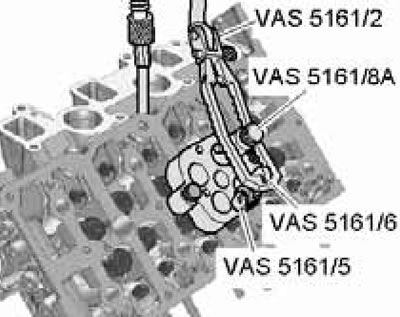

32.30. Уређаји за истискивање опруга вентила.
Да бисте спречили да вентил падне у цилиндар, доводите га ваздухом кроз отвор за свећицу под притиском од најмање 6 бара (ако се радови изводе без скидања главе цилиндра).
31. Приликом уградње заптивки вентила користите пластичне чауре које се налазе у комплету.
