Појачивач кочница/главна кочница. цил.
Напомена: Главна кочница. цилиндар се сада производи као део који се не може раставити, другим речима, не може се поправити.

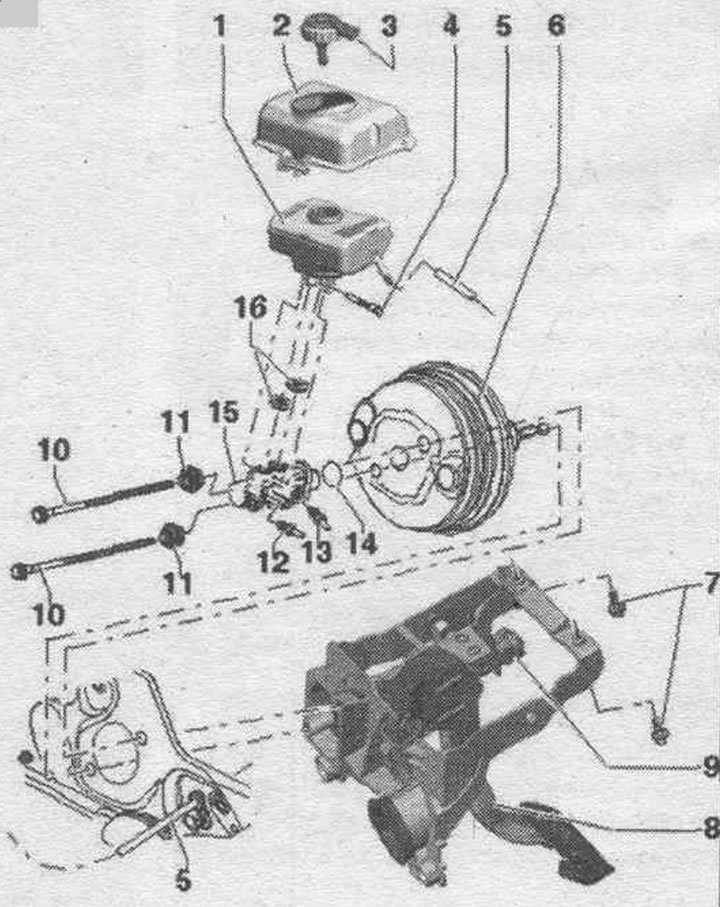

1. Резервоар кочнице. течности: Не вадите мрежасти филтер из резервоара кочионе течности. течности.
2. Кућиште резервоара кочнице. течности: Није инсталирано на свим возилима. Поклопац није инсталиран на свим возилима.
3. Поклопац резервоара са заптивком. прстен и сензор ниског нивоа кочнице. течности "Ф34".
4. Вијак: 5 Nm.
5. Цевовод до главне кочнице. цилиндар.
6. Појачивач кочница: Провера његове функционалности: Са искљученим мотором, снажно притисните папучицу кочнице неколико пута (ово ће ослободити преостали вакуум у појачивачу); притисните педалу кочнице средњом снагом и држите је, покрените мотор; ако појачивач кочница ради исправно, потребна је знатно мања сила за притискање педале кочнице (дејство појачивача кочница постаје приметно); са залепљеним заптивачем, у случају квара потпуно заменити.
7. Вијак носача: 20 Nm.
8. Папучица кочнице.
9. Прекидач стоп светла.
10. Вијак: за причвршћивање појачивача кочница на носач; 25 Нм.
11. Шестоугаона навртка главне кочнице. цил.: 49 Нм.
12/13. Кочиони вод: од главне кочнице. цилиндар до хидрауличног блока; 16 Нм.
14. Заптивни прстен: заменити.
15. Главна кочница. цилиндар: не може се поправити, ако је неисправан, замењује се у потпуности.
16. Заптивка чауре: подмазати кочницу. течност и инсталирајте резервоар кочионе течности. течности.
Подешавање положаја кугласте главе

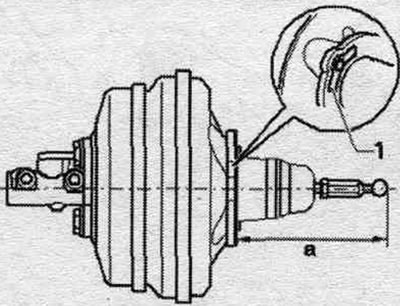

"а" = 164,7 мм ±0,5 мм.
Референтна раван "1" за мерење. Приликом мерења, кугласта глава мора бити постављена строго нормално на крајњу површину појачивача кочница. Измерите растојање од краја појачивача кочница до краја кугласте главе, не укључујући дебљину заптивке у мерење. Кугласта глава до клипњаче, 30 Nm.
Уклањање и постављање кућишта резервоара кочионе течности. течности
Није инсталирано на свим возилима. На левој страни кућишта експанзионе посуде налази се отвор за проверу нивоа кочионе течности. течности. Да би се спречило могуће оштећење кочница. течност не сме да доспе између кућишта и експанзионог резервоара. Уклоните кућиште кутије за одвод воде. Одврните завртањ "4". Уклоните кућиште експанзионог резервоара из аутомобила.
Инсталација
Инсталирајте кућиште на експанзиони резервоар. Заврните затварач "4" и затегните га. Монтирајте кућиште кутије за одвод воде.
Уклањање и постављање експанзионог резервоара
Уклоните кућиште кутије за одвод воде. Одспојите конектор са сензора упозорења на притисак кочнице. течност "Ф34". Инсталирајте кућиште на експанзиону посуду. Да би се спречило цурење кочионе течности. сипајте течности на друге делове испод главне кочнице. довољна количина крпа које не остављају влакна у цилиндру. Испустите што је више могуће кочионе течности. течности помоћу уређаја "VAS 5234" и адаптера "VAS 5234/1" из експанзионог резервоара. На возилима са мануелним мењачем, одспојите и прикључите вод квачила "5" са експанзионог резервоара. Извуците доњи држач из експанзионог резервоара. Уклоните експанзиони резервоар са главне кочнице. цил..
Инсталација
Уклоните заштитни поклопац са новог резервоара непосредно пре инсталације. Подмажите чепове експанзионог резервоара за кочиону течност. течност. Уметните резервоар у заптивке у главној кочници. цилиндар. Уметните доњи држач експанзионог резервоара. Спојите конектор сензора упозорења на низак притисак у кочницама. течност "F34". Код возила са мануелним мењачем, спојите вод квачила "5" са експанзионом посудом. Напуните експанзиони резервоар до ознаке. Напумпај кочнице. систем.. На аутомобилу са мануелним мењачем, одзрачите квачило. Инсталирајте кућиште на експанзиони резервоар. Инсталирајте кућиште кутије за одвод воде.
Уклањање и постављање главне кочнице. цил.

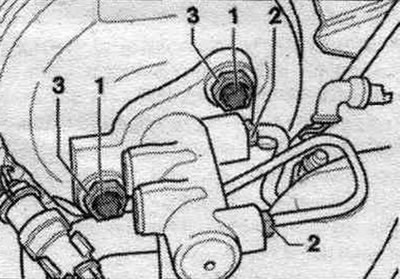

Уклоните кућиште кутије за одвод воде. Скините поклопац мотора. Уклоните истезање. Уклоните преграду кутије за одвод воде. Да би се спречило цурење кочионе течности. сипајте течности на друге делове испод главне кочнице. довољна количина крпа које не остављају влакна у цилиндру. Испустите што је више могуће кочионе течности. течност помоћу уређаја за пуњење и одзрачивање кочница. систем "VAS 5234" из експанзионог резервоара. Уклоните експанзиони резервоар. Одврните кочницу. цеви "2" из главне кочнице. затворите цилиндар и кочионе цеви чеповима из комплета за поправку. Одврните навртке које причвршћују главну кочницу "3". цил.. Уклоните главну кочницу. цилиндар из појачивача кочница. Уклоните главну кочницу. цилиндар из аутомобила.
Инсталација
Инсталација обрнутим редоследом. Користите само нове орахе. Замените заптивку. прстен између главне кочнице. цилиндар и појачивач кочница. Приликом замене главне кочнице. цил. осигурати правилан положај шипке. Лагано притисните педалу кочнице да бисте олакшали уметање клипњаче у главну кочницу. цилиндар. Заврните и затегните нове навртке "3". Поштујте обртни момент затезања. Повежите кочницу. цевоводи "2" до главне кочнице. цилиндар. Поштујте обртни момент затезања. Уградите експанзиону посуду "1". Код возила са мануелним мењачем, спојите вод квачила "5" са експанзионом посудом. Напуните експанзиони резервоар до ознаке. Напумпај кочнице. систем.. На аутомобилу са мануелним мењачем, одзрачите квачило. Инсталирајте преграду кутије за одвод воде. Инсталирајте носила. Инсталирајте поклопац мотора. Инсталирајте кућиште кутије за одвод воде. На крају, извршите системски тест ESP-а и пробну вожњу.
Уклањање и постављање појачивача кочница

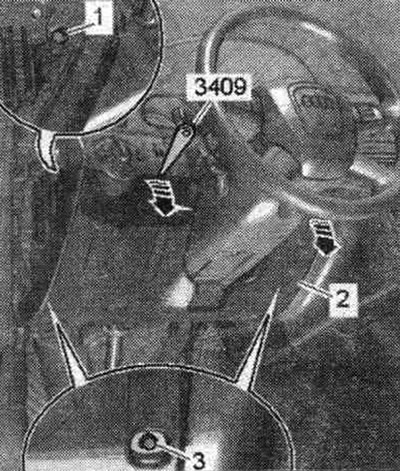

Искључите мотор. Притискајте педалу кочнице док појачивач кочница не престане да ради, "појачивач кочница празан", педала кочнице је тврда. Уклоните преграде за одлагање са стране возача "1...3".

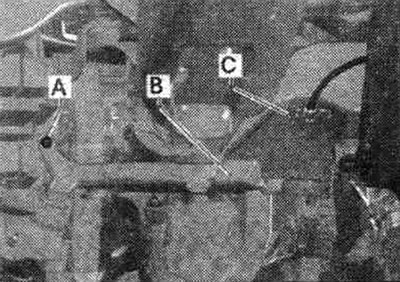

Искључите ожичење ваздушног канала. за стопала "C". Уклоните ваздушни канал "A-B". Уклоните прекидач стоп светла.

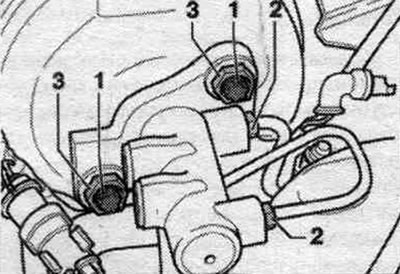

Одвојите педалу кочнице од појачивача кочница Lava. Скините поклопац мотора. Уклоните кућиште кутије за одвод воде. Уклоните истезање. Уклоните преграду кутије за одвод воде. Уклоните експанзиони резервоар. Уклоните главну кочницу. цилиндар одвртањем навртки "3". Скините главну кочницу. цилиндар из аутомобила. Поставите главну кочницу. цилиндар тако да кочница. течност се није пролила.

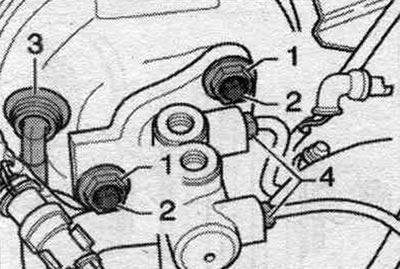

Одвојите вакуумску цев "3" од појачивача кочница.
Одврните завртње "1" који причвршћују појачивач кочница на носач. Уклоните појачивач кочница из возила.
Инсталација
Инсталирајте појачивач кочница на аутомобил. Проверите да ли је заптивка правилно постављена. Затегните завртње "1" који причвршћују појачивач кочница на носач. Спојите вакуумску цев "3" на појачивач кочница. Инсталирајте главну кочницу. цилиндар "15". Уградите експанзиону посуду "1". Код возила са ручним мењачем, спојите вод квачила "5" са експанзионом посудом. Напуните експанзиони резервоар до ознаке. Напумпај кочнице. систем.. На аутомобилу са мануелним мењачем, одзрачите квачило. Инсталирајте преграду кутије за одвод воде. Инсталирајте носила. Инсталирајте поклопац мотора. Инсталирајте кућиште кутије за одвод воде.
Повезивање педале кочнице са појачивачем кочница
Поравнајте куглу са чауром потисне шипке, притисните педалу кочнице према појачивачу кочнице. - кугласта глава ће ући и сама се инсталирати у утичницу уз јасно чујан клик. Уградите прекидач стоп светла. Уградите ваздушни канал за вентилациони отвор. ослонци за ноге "А-Б". Затегните завртањ ваздушног канала "А". Спојите конектор "Ц". Инсталирајте преграде за одлагање ствари на страни возача "1...3".
