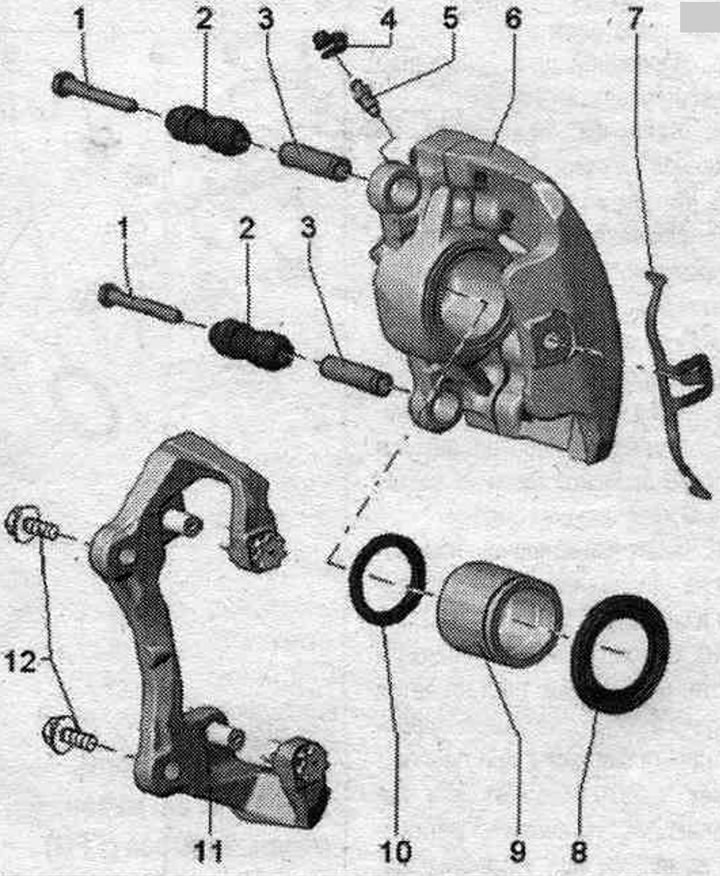

Поправка кочница. фБЦ чељусти
1. Вијак: 30 Nm.
2. Заптивна манжетна: уметните у кочницу. подршка.
3. Водећа игла: провуците је кроз манжетну.
4. Заштитна капица: ставља се на брадавицу за испуштање крви.
5. Вентил за испуштање ваздуха (вентил за испуштање ваздуха): Пре затезања, подмажите навој малом количином пасте -G 052 150 A2-; 15 Нм.
6. Кочиона чељуст.
7. Опруга: Обезбедите исправну монтажу. позиција.
8. Заптивна манжетна: не оштетити приликом постављања клипа; нанесите монтажну пасту -G 052 150 A2-.
9. Клип: претходно подмажите клип танким слојем монтажне пасте -G 052 150 A2-, пречника 57 mm.
10. Заптивни прстен: нанети монтажну пасту -G 052 150 A2-.
11. Кочиона чељуст: отпустите 4 причвршћивача кочионе чељусти. кочионе плочице. заграда није дозвољена.
12. Вијак: 196 Нм.
Уклањање

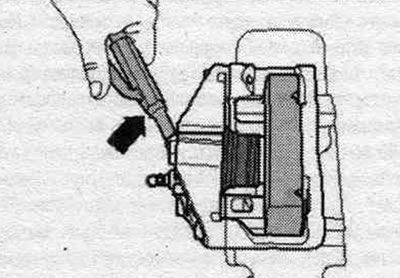

Притисните клип из кућишта кочнице. чељусти помоћу компримованог ваздуха. Да бисте спречили оштећење клипа, поставите дрвени граничник.

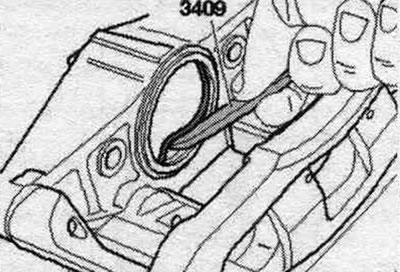

Уклоните заптивку. прстен. За ово користите клин "3409".
Инсталација

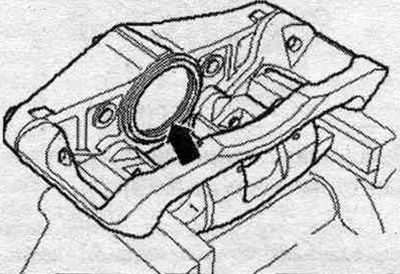

Површине клипа и заптивке. чистите прстенове само алкохолом, након чишћења пустите да алкохол испари. Пре уградње, нанесите танак слој монтажне пасте -G 052 150 A2- на клип и манжетну. Уметните унутрашњи заптивач. прстен у жлеб "стрелица" на кочионој чељусти.

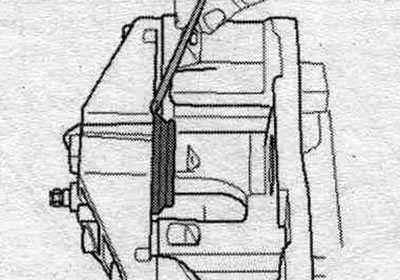

Уметните заптивку. манжетну тако да чврсто приања уз тело чељусти по целом свом обиму. Једном притиснуто, заптивач се не сме подешавати. манжетну, скидајући је рукама са кућишта кочнице. чељуст. Пре уградње, нанесите танак слој монтажне пасте -G 052 150 A2- на клип и манжетну. Лагано притисните клип кроз заптивку. манжетна. Да бисте избегли оштећење заптивача. манжетна и клип морају бити постављени без нагињања. Користећи компримовани ваздух (максимални притисак 3 бара), избаците спољашњи део ивице заптивне манжетне. Спољни део ивице заптивне манжетне ће тада бити изван клипа.

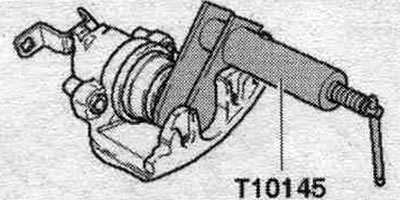

Притисните клип у кочницу. подупирач помоћу уређаја "T10145". Да бисте избегли оштећење заптивке. манжетна и клип морају бити постављени без нагињања. Унутрашњи део ивице заптивне манжетне ће тада ући у жлеб клипа.
