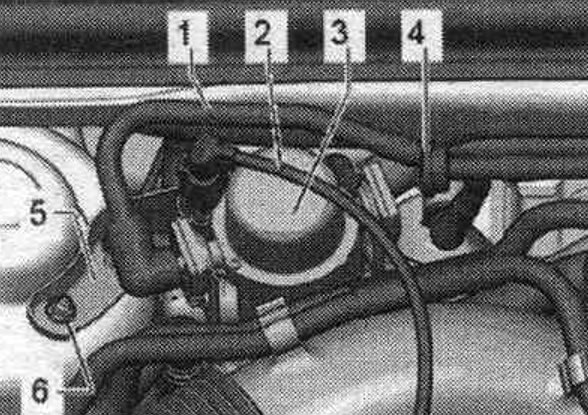

Електрична вакуум пумпа V192 се активира сигналом из управљачке јединице у зависности од притиска у усисном колектору.
1. Вакуумски цевовод.
2. Електрични конектор.
3. Вакуумска пумпа кочница. систем "V192".
4. Неповратни вентил.
5. Носач вакуум пумпе "V192".
6. Навртка носача: 20 Nm.
Уклањање
Електрична вакуум пумпа кочнице вакуум пумпа. систем V192 - активира се сигналом из управљачке јединице у зависности од притиска у усисном колектору. Вакуум пумпа се не може поправити. Уколико дође до било каквих кварова, њихов узрок треба утврдити провером цурења и функционалности. Ако се открије квар у електричној вакуум пумпи, она мора бити замењена. Електрична вакуум пумпа се налази у мотору. одељак на десној страни преграде кутије за одвод воде. Скините поклопац мотора. Искључите конектор "1". Уклоните стезаљку црева за усисник помоћу одговарајућих клешта. Одвојите вакуумско црево од вакуум пумпе.

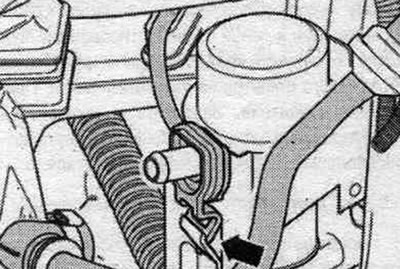

Притисните леви и десни причвршћивач са "стрелицом" из носача.

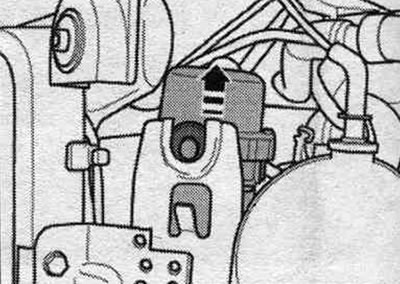

Извадите вакуум пумпу покретом нагоре, држећи доњи гумени граничник.
Приликом уклањања вакуум пумпе V192, не дозволите да гумени одбојник падне у мотор. одељак.
Инсталација
Инсталација обрнутим редоследом. Приликом инсталирања вакуумских цеви користите нове стезаљке.
Уклањање и постављање носача вакуум пумпе V192
Да бисте уклонили носач, прво морате да уклоните вакуум пумпу са њега. Скините поклопац мотора. Уклоните вакуум пумпу. Одврните 2 навртке "6" на носачу. Уклоните носач из аутомобила.
Инсталација обрнутим редоследом.

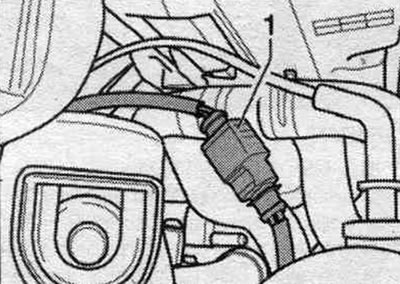

Уклањање и уградња сензора притиска појачивача кочница "G294"

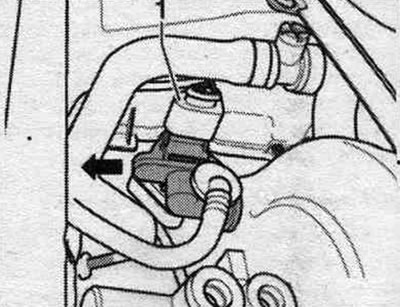

Уклоните кућиште кутије за одвод воде. Сензор притиска појачивача кочница "G294" налази се у кутији за одвод воде поред појачивача кочница. Искључите конектор "1". Уклоните сензор притиска у смеру који показује стрелица. Сензор притиска је причвршћен стезаљком.

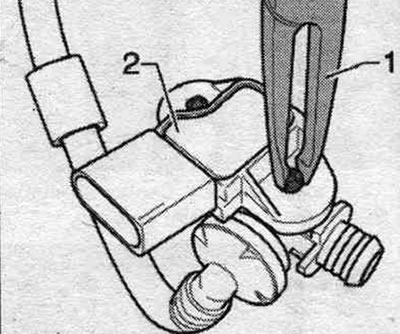

Одвојите држач помоћу клешта "1". Пажљиво одвојите сензор притиска појачивача кочница "G294".
Инсталација обрнутим редоследом.

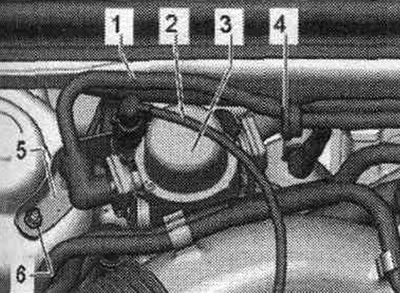

Уклањање и постављање неповратног вентила
Скините лево и десно вакуумско црево са неповратног вентила "4". Уклоните неповратни вентил са возила.
Инсталација
Инсталација обрнутим редоследом. Вентил мора омогућити проток ваздуха у смеру стрелице. Стрелица показује према вакуум пумпи.
Провера неповратног вентила
Вентил мора омогућити проток ваздуха у смеру стрелице. Када се ваздух доводи у супротном смеру, вентил треба да остане затворен и да не дозволи пролаз ваздуха. Уверите се да је вентил правилно инсталиран. Стрелица показује према вакуум пумпи.

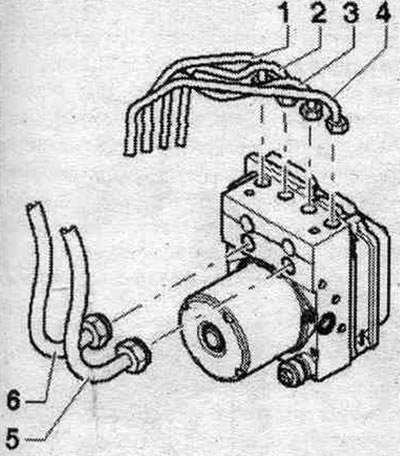

Локација кочнице. цеви/цевоводи
Кочионе цеви и кочнице. цеви се испоручују као резервни делови спремни за уградњу. Приликом уградње кочница. цеви/цевоводи треба да буду осигурани на стандардним местима предвиђеним пројектом. Сви цевоводи до хидроелектране. блок: 14 Нм.

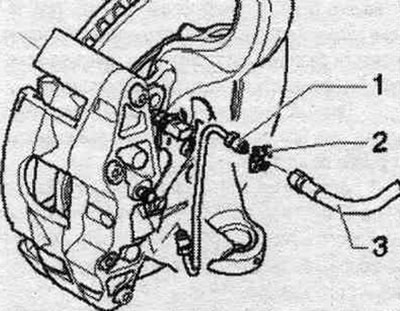

Црево кочионе чељусти предње осовине
1. Кочионо црево, проверите да ли су стезаљке правилно постављене у носачу.
2. Опружна брава.
3. Кочиона цев, обртни момент затезања 14 Nm.

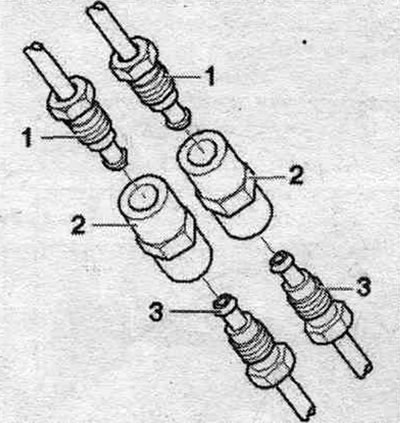

1. Кочиона цев, обртни момент затезања 14 Nm.
2. Опружна брава.
3. Кочионо црево, проверите да ли су стезаљке правилно постављене у носачу.

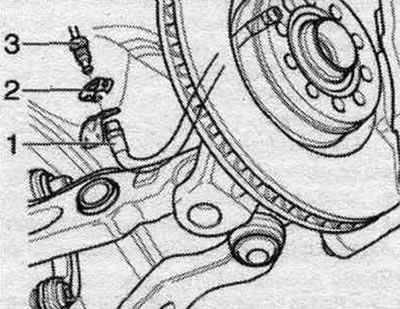

Локација кочнице. цевовод у предњем луку точка
1. Кочиона цев, обртни момент затезања 14 Nm.
2. Одстојник.
3. Кочиона цев, обртни момент затезања 14 Nm.

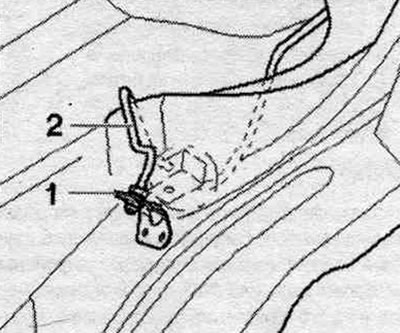

Прикључак кочнице. цевоводи у предњем луку точка
1. Носач кочнице. црево.
2. Кочиона цев, обртни момент затезања 14 Nm.

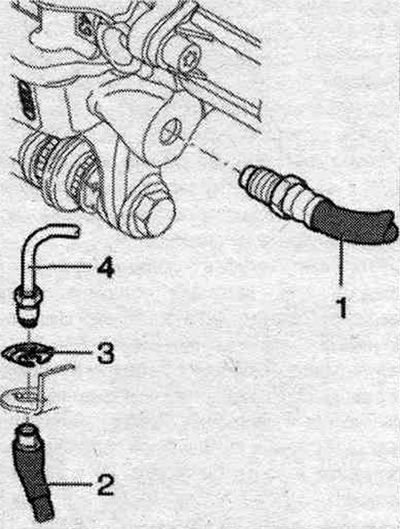

Локација кочнице. цевовод позади. лук точка
1. Кочионо црево до кочнице. чељуст 20 Nm.
2. Носач кочнице. црево, проверите да ли су стезаљке правилно постављене у носачу.
3. Опружна брава.
4. Кочиона цев, 14 Nm.
