Поправка кочница. fN3 чељусти
Напомена: Користите цео комплет за поправку приликом поправки. Нове кочионе чељусти су напуњене кочионом течношћу. течност и ваздух је уклоњен из њих. Нанесите танак слој пасте -G 052 150 A2- на кочионе цилиндре, клипове и заптивке.

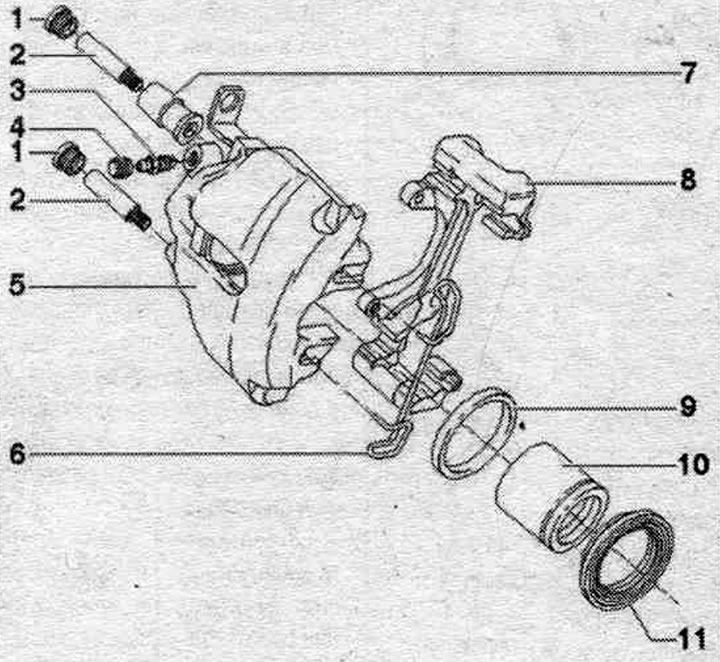

1. Чепови: Да бисте их уклонили, уклоните вођице; након инсталације, уметните вођице.
2. Вођица: 30 Nm.
3. Вентил за испуштање ваздуха (вентил за испуштање ваздуха): Пре затезања, подмажите навој малом количином пасте -G 052 150 A2-: 10 Nm.
4. Заштитна капица: ставља се на брадавицу за испуштање крви.
5. Кочиона чељуст.
6. Опруга: уметнута са оба краја у отворе кочнице. кочиона чељуст. Након уградње, притисните потпорну опругу у оба отвора испод носача кочионе чељусти. кочионе плочице. Ако се неправилно уграде, хабање спољних плочица не може се правилно надокнадити, што доводи до повећаног хода педале кочнице.
7. Носива чаура: уметнута у кућиште кочнице. подршка.
8. Кочиона чељуст: кућиште кочнице је причвршћено за њу. подршка.
9. Заптивни прстен.
10. Клип: Претходно подмажите клип танким слојем монтажне пасте -G 052 150 A2-; пречник 57 мм.
11. Заштитна капа: не оштетите је приликом постављања клипа.
Уклањање

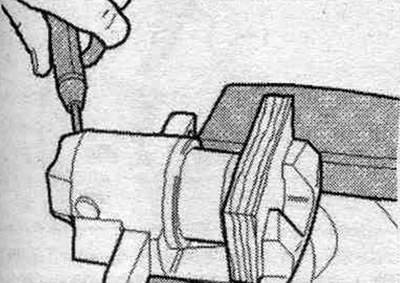

Притисните клип из кућишта кочнице. чељусти помоћу компримованог ваздуха. Да бисте спречили оштећење клипа, поставите дрвени граничник.

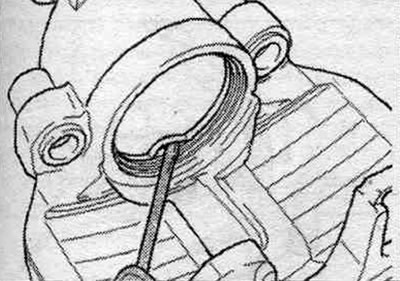

Уклоните заптивку. прстен. За ово користите клин "3409".
Инсталација

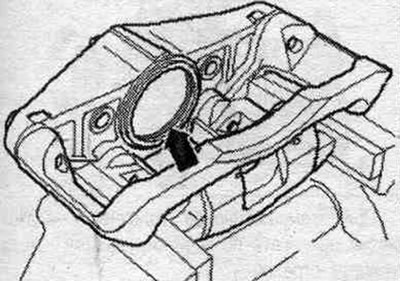

Уметните унутрашњи заптивач. прстен у жлебу "стрелица" кочионе чељусти.

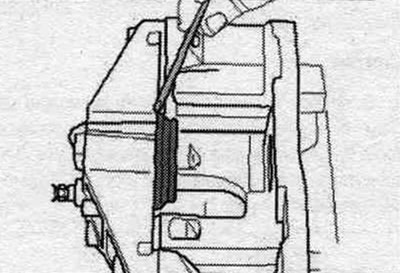

Уметните заптивку. манжетну тако да чврсто приања уз тело чељусти по целом свом обиму. Једном притиснуто, заптивач се не сме подешавати. манжетну, скидајући је рукама са кућишта кочнице. чељуст. Пре уградње, нанесите танак слој монтажне пасте -G 052 150 A2- на клип и манжетну. Лагано притисните клип кроз заптивку. манжетна. Да бисте избегли оштећење заптивача. манжетна и клип морају бити постављени без нагињања.

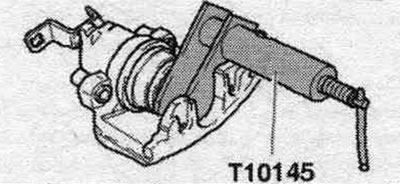

Користећи компримовани ваздух (максимални притисак 3 бара), избаците спољашњи део ивице заптивне манжетне. Спољни део ивице заптивне манжетне ће тада бити изван клипа. Притисните клип у кочницу. подупирач помоћу уређаја "T10145". Да бисте избегли оштећење заптивке. манжетна и клип морају бити постављени без нагињања. Унутрашњи део ивице заптивне манжетне ће тада ући у жлеб клипа.
