Skrzynka bezpieczników C "SC" do roku modelowego 2009

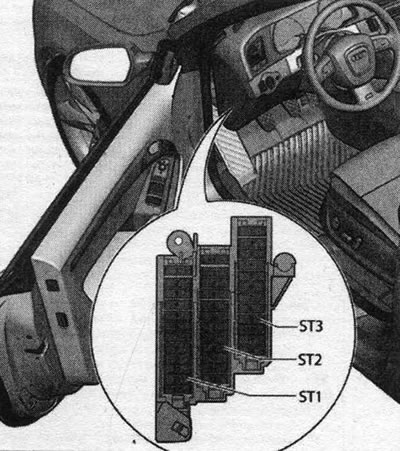

Miejsce montażu skrzynki bezpieczników C "SC" do roku modelowego 2009 w pojazdach z kierownicą po lewej stronie: pod przednim panelem wykończeniowym. panele po stronie kierowcy..
ST1. Skrzynka bezpieczników 1, bezpieczniki.
ST2. Skrzynka bezpieczników 2, bezpieczniki.
ST3. Skrzynka bezpieczników 3, bezpieczniki.
Bezpieczniki w skrzynce bezpieczników ST1 na skrzynce bezpieczników C "SC" (czarne)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | 1 Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | 5 A | Aktywny układ kierowniczy "J792" | 15 |
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | 5 A | Przełącznik pedału sprzęgła "F36" Wyłącznik pedału sprzęgła do uruchamiania silnika "F194" Czujnik położenia pedału sprzęgła "G476" | 15 |
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 5 A | Panel sterujący systemem otwierania bramy garażowej "E284" Jednostka sterująca otwieraczem bramy garażowej "J530" | 15 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 10 A | Jednostka sterująca asystenta utrzymania pasa ruchu "J759" | 15 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | 5 A | Czujnik zanieczyszczenia powietrza "G238" | 15 |
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 5 A | Regulator korekcji reflektorów "E102" Jednostka sterująca zasięgiem reflektorów "J431" Moduł zasilania prawego reflektora "J668" Jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów "J745" Silnik siłownika korektora lewego reflektora "V48" Silnik siłownika korektora prawego reflektora "V49" | 15 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 5 A | Moduł zasilania lewego reflektora "J667" | 15 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 5 A | Jednostka sterująca zasilaniem pokładowym "J519" | 15 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 5 A | Elektrochromatyczne lusterko wsteczne wewnętrzne "Y7" | 15 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 5 A | Jednostka sterująca czujnikiem dźwigni selektora "J587" Elektromagnes blokady selektora "N110" | 15 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C -SC11 - | 5 A | Rezystor grzejny lewej dyszy spryskiwacza "Z20" Rezystor grzejny prawej dyszy spryskiwacza "Z21" | 15 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Czujnik ciśnienia i temperatury czynnika chłodniczego "G395" | 15 |
Bezpieczniki w skrzynce bezpieczników ST2 w skrzynce bezpieczników C "SC" (brązowy)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | 5 A | Przekaźnik pompy obiegowej "J160" | 87 |
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | 5 A | Przełącznik pedału sprzęgła "F36" Wyłącznik pedału sprzęgła do uruchamiania silnika "F194" Czujnik położenia pedału sprzęgła "G476" | 87 |
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 20 A 25 A | Pompa paliwa "G6" Jednostka sterująca pompą paliwa "J538" | 87 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 5 A | Przekaźnik pompy obiegowej "J160" | 15 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | 30 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 10 A | Jednostka sterująca ABS "J104" | 30 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 25 A | Przekaźnik klaksonu "J413" | 30 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 30 A | Jednostka sterująca drzwiami kierowcy "J386" Sterownik lewych tylnych drzwi "J388" | 30 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 30 A | Jednostka sterująca silnikiem wycieraczek szyby przedniej "J400" | 30 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 25 A | Jednostka sterująca ABS "J104" | 30 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C "SC11" | 15 lat | Jednostka sterująca drzwiami kierowcy "J386" Sterownik lewych tylnych drzwi "J388" | 30 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Czujnik deszczu i światła "G397" | 30 |
Bezpieczniki w skrzynce bezpieczników ST3 na skrzynce bezpieczników C "SC" (czerwony)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | nieużywany | ||
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | nieużywany | ||
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 10 A | Przełącznik regulacji podparcia lędźwiowego fotela kierowcy "E176" Przełącznik regulacji podparcia lędźwiowego fotela pasażera z przodu "E177" | 30 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 35 A | Aktywny układ kierowniczy "J792" | 30 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | 5 A | Wzmacniacz antenowy 3 "R112" | 30 |
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 35 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 20 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 30 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 20 A | Jednostka sterująca dachem przesuwnym "J245" Jednostka sterująca szyberdachem "J394" | 30 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 30 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C "SC11" | 20 A | Sterownik zasłony dachu przesuwnego "J394" | 30 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Syrena alarmowa - H12- Czujnik systemu antykradzieżowego "G578" | 30 |
Skrzynka bezpieczników C "SC" od roku modelowego 2010
Miejsce montażu skrzynki bezpieczników C "SC" od roku modelowego 2010: pod przednim panelem wykończeniowym. panele po stronie kierowcy.
ST1. Skrzynka bezpieczników 1, bezpieczniki.
ST2. Skrzynka bezpieczników 2, bezpieczniki.
ST3. Skrzynka bezpieczników 3, bezpieczniki.
Bezpieczniki w skrzynce bezpieczników ST1 na skrzynce bezpieczników C "SC" (czarne)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | 5 A | Aktywny układ kierowniczy "J792" | 15 |
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | nieużywany | ||
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 5 A | Panel sterujący systemem otwierania bramy garażowej "E284" Jednostka sterująca otwieraczem bramy garażowej "J530" | 15 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 10 A | Jednostka sterująca asystenta utrzymania pasa ruchu "J759" | 15 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | 5 A | Czujnik zanieczyszczenia powietrza "G238" | 15 |
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 5 A | Regulator zasięgu świateł - E102- Jednostka sterująca zasięgiem reflektorów "J431" Moduł zasilania prawego reflektora "J668" Jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów "J745" Silnik siłownika korektora lewego reflektora "V48" Silnik siłownika korektora prawego reflektora "V49" | 15 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 5 A | Moduł zasilania lewego reflektora "J667" | 15 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 5 A | Jednostka sterująca zasilaniem pokładowym "J519" | 15 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 5 A | Jednostka sterująca adaptacyjnym tempomatem "J428" | 15 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 5 A | Czujnik położenia pedału sprzęgła "C476" Jednostka sterująca czujnika selektora "3587" Elektromagnes blokady selektora "N110" | 15 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C "SC11" | 5 A | Rezystor grzejny lewej dyszy spryskiwacza "Z20" Rezystor grzejny prawej dyszy spryskiwacza "Z21" | 15 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Czujnik ciśnienia i temperatury czynnika chłodniczego "G395" | 15 |
| 13 | Bezpiecznik 13 w skrzynce bezpieczników C "SC13" | 5 A | Złącze wtykowe 18-pinowe "T18a" | 15 |
| 14 | Bezpiecznik 14 w skrzynce bezpieczników C "SC14" | 5 A | Przycisk światła awaryjnego "E229" Jednostka sterująca poduszką powietrzną "J234" Jednostka sterująca rozpoznawaniem zajętości fotela "J706" Kontrolka świateł awaryjnych "K6" | 15 |
| 15 | Bezpiecznik 15 w skrzynce bezpieczników C "SC15" | 25 A | Jednostka sterująca ABS "J104" Skrzynka bezpieczników 2 "ST2" w skrzynce bezpieczników C - SC- Skrzynka bezpieczników 1 "ST1" w skrzynce bezpieczników D "SD" Skrzynka bezpieczników 4 "ST4" w skrzynce bezpieczników F "SF" | 15 |
| 16 | Bezpiecznik 16 w skrzynce bezpieczników C "SC16" | 40 A | Przekaźnik rozrusznika "J53" Pene 2 starters "J695" Blok bezpieczników 1 "ST1" z bezpiecznikiem 3 na bloku bezpieczników B "SB3" Blok bezpieczników 1 "ST1" z bezpiecznikiem 12 na bloku bezpieczników B "SB12" | 15 |
Bezpieczniki w skrzynce bezpieczników ST2 w skrzynce bezpieczników C "SC" (brązowy)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | 5 A | Elektrochromatyczne lusterko wsteczne wewnętrzne "Y7" | 15 |
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | 5 A | Czujnik położenia pedału sprzęgła "G476" | 87 |
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 20 A 25 A 25 A | Pompa paliwa "G6" Jednostka sterująca pompą paliwa "J538" | 87 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 10 A | Przekaźnik pompy obiegowej "J160" Pompa podająca dodatki "V437" | 15 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | 15 lat 30 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 10 A | Jednostka sterująca ABS "J104" | 30 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 25 A | Przekaźnik klaksonu "J413" | 30 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 30 A | Drzwi lewe | 30 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 30 A | Jednostka sterująca silnikiem wycieraczek szyby przedniej "J400" | 30 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 25 A | Jednostka sterująca ABS "J104" | 30 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C "SC11" | 15 lat | Drzwi lewe | 30 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Czujnik deszczu i światła "G397" | 30 |
Bezpieczniki w skrzynce bezpieczników ST3, skrzynka bezpieczników C SC- (czerwona)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | nieużywany | ||
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | nieużywany | ||
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 10 A | Przełącznik regulacji podparcia lędźwiowego fotela kierowcy "E176" Przełącznik regulacji podparcia lędźwiowego fotela pasażera z przodu "E177" | 30 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 35 A | Aktywny układ kierowniczy "J792" | 30 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | nieużywany | ||
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 35 A- | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 20 A- | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 30 A- | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 20 A | Jednostka sterująca dachem przesuwnym "J245" | 30 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 30 A- | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C "SC11" | 20 A | Sterownik zasłony dachu przesuwnego "J394" | 30 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Syrena alarmowa - H12- Czujnik systemu antykradzieżowego "G578" | 30 |
Skrzynka bezpieczników C "SC" od listopada 2011 r
Lokalizacja skrzynki bezpieczników C "SC" dla pojazdów z kierownicą po lewej stronie od listopada 2011 r.: pod przednim panelem wykończeniowym. panele po stronie kierowcy.
ST1. Skrzynka bezpieczników 1, bezpieczniki.
ST2. Skrzynka bezpieczników 2, bezpieczniki.
ST3. Skrzynka bezpieczników 3, bezpieczniki.
Bezpieczniki w skrzynce bezpieczników ST1 na skrzynce bezpieczników C "SC" (czarne)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | 5 A | Aktywny układ kierowniczy "J792" | 15 |
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | 5 A | Jednostka sterująca ABS "J104" | 15 |
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 5 A | Przełącznik rolety tylnej szyby "E149" Klawisz wyłączający ASRL i ESP "E256" Przycisk aktywacji asystenta parkowania "E266" Panel sterujący systemem otwierania bramy garażowej "E284" Przycisk elektromechanicznego hamulca postojowego "E538" Przycisk AUTO HOLD "E540" Czujnik zanieczyszczenia powietrza "G238" Czujnik ciśnienia i temperatury czynnika chłodniczego "G395" Jednostka sterująca otwieraczem bramy garażowej "J530" Sterownik ogrzewania fotela "J882" Przekaźnik automatycznego przyciemniania lusterka wstecznego "J910" Elektrochromatyczne lusterko wsteczne wewnętrzne "Y7" | 15 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 10 A | Jednostka sterująca asystenta utrzymania pasa ruchu "J759" | 15 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | 5 A | Jednostka sterująca układu tłumienia drgań "J869" | 15 |
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 5 A | Regulator korekcji reflektorów "E102" Lewy reflektor "MX1"; Prawy reflektor "MX2" Silnik siłownika korektora lewego reflektora "V48" Silnik siłownika korektora prawego reflektora "V49" | 15 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 5 A | Lewy reflektor "MX1" | 15 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 5 A | Elektroniczny sterownik tłumienia "J250" Jednostka sterująca rozpoznawaniem przyczepy "J345" Centralna jednostka sterująca systemami komfortu "J393" Jednostka sterująca napędem na wszystkie koła "J492" Stabilizator napięcia "J532" Sterownik elektromechanicznego hamulca postojowego "J540" | 15 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 5 A | Jednostka sterująca adaptacyjnym tempomatem "J428" | 15 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 5 A | Czujnik położenia pedału sprzęgła "G476" Elektromagnes blokady selektora "N110" | 15 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C "SC11" | 5 A | Jednostka sterująca asystentem zmiany pasa ruchu "3769" Jednostka sterująca asystenta zmiany pasa ruchu 2 "J770" | 15 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Jednostka sterująca zasilaniem pokładowym "J519" | 15 |
| 13 | Bezpiecznik 13 w skrzynce bezpieczników C "SC13" | 5 A | Jednostka sterująca poduszką powietrzną "J234" Jednostka sterująca rozpoznawaniem zajętości fotela "J706" Lampka kontrolna wyłączona. poduszki powietrzne pasażera z przodu "K145" | 15 |
| 14 | Bezpiecznik 14 w skrzynce bezpieczników C "SC14" | 15 lat | Silnik wycieraczki tylnej szyby "V12" | 15 |
| 15 | Bezpiecznik 15 w skrzynce bezpieczników C "SC15" | 10 A | Skrzynka bezpieczników 1 "ST1" w skrzynce bezpieczników D "SD" | 15 |
| 16 | Bezpiecznik 16 w skrzynce bezpieczników C "SC16" | 40 A | Przekaźnik rozrusznika "J53" Przekaźnik rozrusznika 2 "J695" Zasilanie skrzynki bezpiecznikowej 1 "ST1" z bezpiecznikiem 3 w skrzynce bezpiecznikowej B "SB3" Zasilanie skrzynki bezpiecznikowej 1 "ST1" z bezpiecznikiem 12 w skrzynce bezpiecznikowej B "SB12" Blok bezpieczników 1 "ST1" bezpiecznik 15 na bloku bezpieczników SB15- | 15 |
Bezpieczniki w skrzynce bezpieczników ST2 w skrzynce bezpieczników C "SC" (brązowy)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | nieużywany | ||
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | 5 A | Wyłącznik świateł stopu "F". | 87 |
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 25 A | Jednostka sterująca pompą paliwa "3538" | 87 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 5 A | Czujnik położenia pedału sprzęgła "G476" Czujnik ciśnienia układu dozowania dodatku "G686" Jednostka sterująca układem dozowania dodatków "J880" Pompa podająca dodatki "V437" Element grzejny pompy zasilającej dodatek "Z103" | 87 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | 15 lat 30 A | Jednostka sterująca zasilaniem pokładowym "J519" Sterownik wentylacji lewego przedniego fotela "J800" | 30 |
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 5 A | Jednostka sterująca ABS "J104" | 30 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 15 lat | Sygnał dźwiękowy o wysokiej częstotliwości "H2" Sygnał dźwiękowy o niskiej częstotliwości - H7- Przekaźnik klaksonu "J413" | 30 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 30 A | Przednie lewe drzwi | 30 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 30 A | Jednostka sterująca silnikiem wycieraczek szyby przedniej "J400" | 30 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 25 A | Jednostka sterująca ABS "J104" | 30 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C "SC11" | 30 A | Tylne lewe drzwi | 30 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Czujnik deszczu i światła "G397" | 30 |
Bezpieczniki w skrzynce bezpieczników ST3, skrzynka bezpieczników C "SC" (czerwona)
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 w skrzynce bezpieczników C "SC1" | nieużywany | ||
| 2 | Bezpiecznik 2 w skrzynce bezpieczników C "SC2" | nieużywany | ||
| 3 | Bezpiecznik 3 w skrzynce bezpieczników C "SC3" | 10 A | Przełącznik regulacji podparcia lędźwiowego fotela kierowcy "E176" Przełącznik regulacji podparcia lędźwiowego fotela pasażera z przodu "E177" | 30 |
| 4 | Bezpiecznik 4 w skrzynce bezpieczników C "SC4" | 35 A | Aktywny układ kierowniczy "J792" | 30 |
| 5 | Bezpiecznik 5 w skrzynce bezpieczników C "SC5" | nieużywany | ||
| 6 | Bezpiecznik 6 w skrzynce bezpieczników C "SC6" | 35 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 7 | Bezpiecznik 7 w skrzynce bezpieczników C "SC7" | 20 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 8 | Bezpiecznik 8 w skrzynce bezpieczników C "SC8" | 30 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 9 | Bezpiecznik 9 w skrzynce bezpieczników C "SC9" | 20 A | Jednostka sterująca dachem przesuwnym "J245" | 30 |
| 10 | Bezpiecznik 10 w skrzynce bezpieczników C "SC10" | 30 A | Jednostka sterująca zasilaniem pokładowym "J519" | 30 |
| 11 | Bezpiecznik 11 w skrzynce bezpieczników C -SC11 - | 20 A | Sterownik zasłony dachu przesuwnego "J394" | 30 |
| 12 | Bezpiecznik 12 w skrzynce bezpieczników C "SC12" | 5 A | Czujnik systemu antykradzieżowego "C578" Syrena alarmowa "H12" | 30 |
