Wyjmowanie i instalacja przedniego panelu sterowania, wyświetlacza i wyjścia informacyjnego «J523» (MMI basic) (Audi A4 B8)

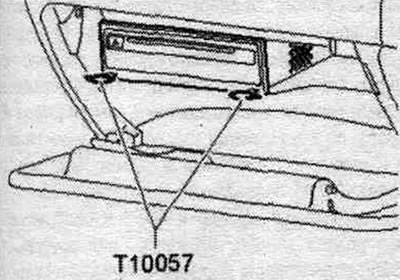

Używany wyświetlacz panelu przedniego i moduł sterujący. informuję, że na pasie ruchu znajduje się system "J523". pudełko. Wyłącz zapłon. W przypadku wymiany używanego egzemplarza należy wybrać tryb wyszukiwania usterek z przewodnikiem. funkcja wymiany na odpowiednią, używaną. Użyj w tym celu Testera. Otwórz na. włóż 2 uchwyty ściągacza odbiornika radiowego "T10057" w rowki używanego modułu wyświetlacza przedniego i sterowania. informować poprzez system "J523" aż do momentu zatrzaśnięcia. Końce pętli narzędziowych skierowane są na zewnątrz.

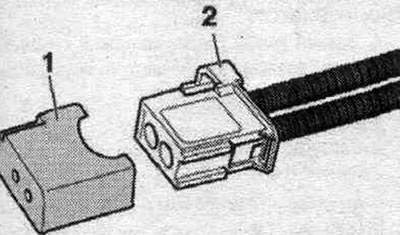

Wyjmij używany przedni wyświetlacz i moduł sterujący. informuj, system "J523" z wbudowanej ramki. Wyjmij ściągacz radia "T10057", naciskając płytki mocujące na używanym panelu przednim modułu wyświetlacza i sterowania. system informacyjny "J523". Odblokuj i odłącz złącza wtykowe używanego przedniego panelu sterowania, wyświetlacza i wyjścia informacyjnego "J523". Załóż osłonę ochronną na wtyczki kablowe "VAS 6223/9" "1" do złącza wtykowego magistrali MOST "2".

Instalacja

Podłącz wszystkie złącza wtykowe. Wsuń używany przedni moduł wyświetlacza i sterowania. system informacyjny "J523" aż do zatrzaśnięcia w ramce montażowej.

Wyjmowanie i instalacja przedniego panelu sterowania, wyświetlacza i wyjścia informacyjnego "J523" (do tygodnia kalendarzowego 44/08)

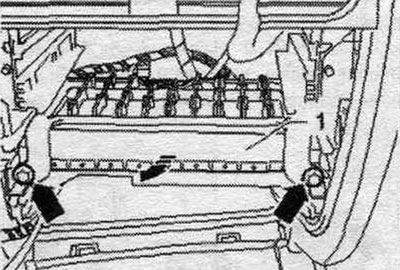

Używany wyświetlacz sterowania, wskaźników i informacji na przednim panelu "J523" znajduje się za przednim panelem. panel. Wyłącz zapłon. W przypadku wymiany używanego egzemplarza należy wybrać tryb wyszukiwania usterek z przewodnikiem. wymiana na odpowiedni, używany. Wymontowanie używanego układu klimatyzacji. Wyjmij zmieniarkę CD R4V z deski rozdzielczej. Odkręć śruby ze strzałkami i wyjmij używany wyświetlacz i moduł sterujący deski rozdzielczej. informować, układ "J523" "1" w "kierunku strzałki" od ramki montażowej.

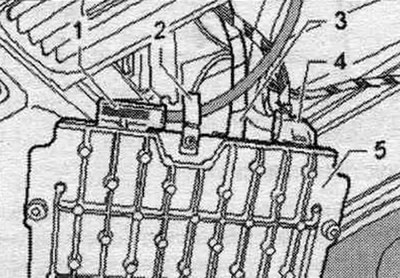

Odblokuj i odłącz złącze wtykowe z magistralą MOST "3".

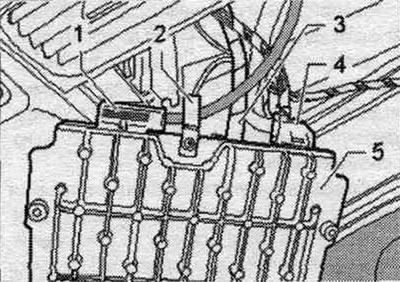

Załóż osłonę ochronną na wtyczki kablowe "VAS 6223/9" "1" do złącza wtykowego magistrali MOST "2".

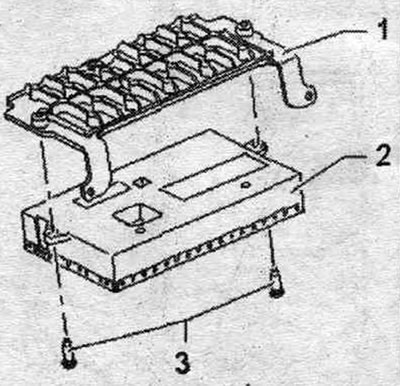

Odłącz złącze uziemienia "2". Odblokuj i odłącz złącza wtykowe "1" i "4" panelu przedniego używanego modułu sterowania i wskaźników "J523-5". Obróć panel przedni używanego modułu sterowania i wskaźników. system informacyjny "J523" z uchwytem "5". Odkręcić śruby "3" i wyjąć zużyty moduł wyświetlacza przedniego i modułu sterującego. poinformuj, system "J523" "2" z nawiasu "1".
