Izolacja akustyczna z przodu

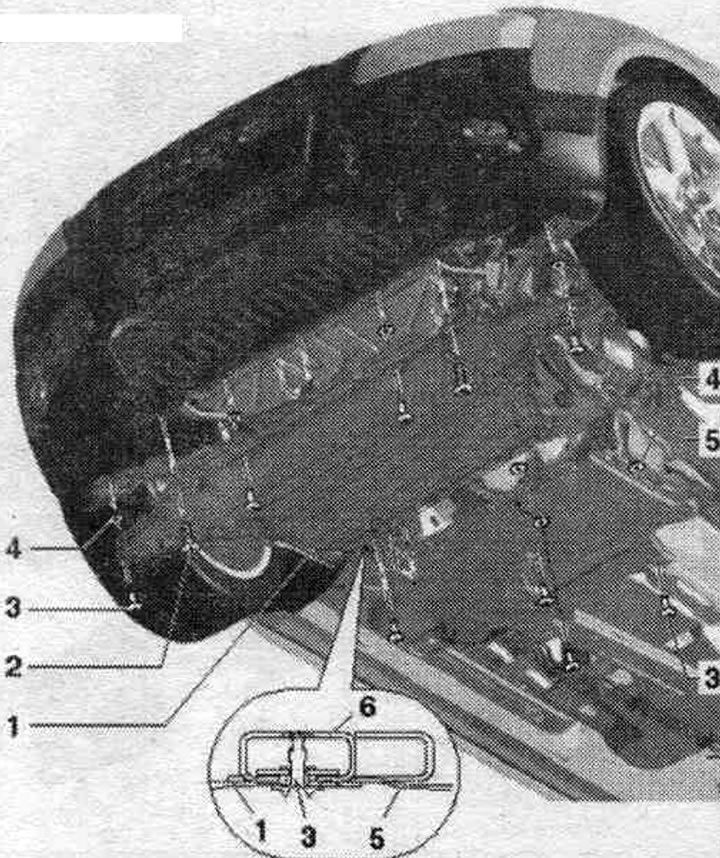

1. Obudowa wygłuszająca: demontaż: przedni spoiler. zdejmij koła, odkręć śruby "1" i "2" oraz śruby na spodzie błotnika (3 sztuki z każdej strony) i zdejmij izolację akustyczną w kierunku tylnym pod zderzakiem: podczas montażu, izolację akustyczną z przodu należy zamontować pod zderzakiem. W pojazdach z dodatkowym ogrzewaniem należy zwrócić uwagę na prawidłowe poprowadzenie rury wydechowej przez izolację akustyczną.
2. Śruba 5 Nm; 2x.
3. Zacisk szybkiego zwalniania: Aby go zdjąć, obróć go o 180° w lewo. Podczas montażu zacisk powinien zatrzasnąć się na swoim miejscu po dokręceniu.
4. Pralka.
5. Ekran dźwiękoszczelny, tył.
6. Rama chłodnicy.
Samochód z dodatkowym ogrzewaniem
W pojazdach z dodatkowym ogrzewaniem koniec rury wydechowej oznaczony "strzałką" powinien przechodzić prostopadle przez przepust w izolacji akustycznej.
Izolacja akustyczna z tyłu

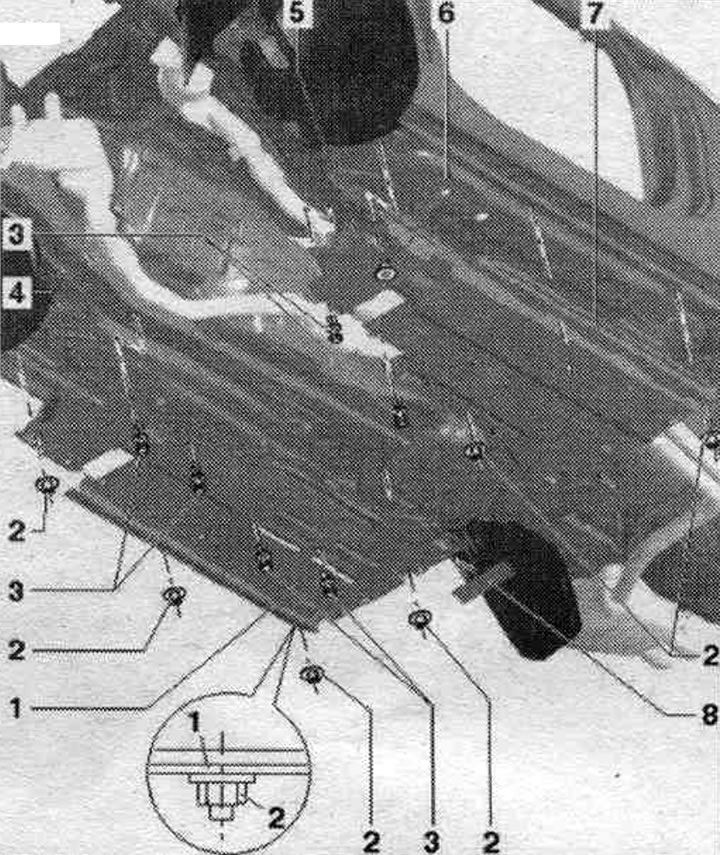

1. Ekran dźwiękoszczelny, tył: na ekranie dźwiękoszczelnym odkręć 3 tylne zaciski szybkozłączne: odkręć zaciski szybkozłączne "6" i wyjmij je w kierunku tylnym.
2. Blok noszy skrzyżowań.
3. Belka poprzeczna skrzyni biegów.
4. Wspornik: Włóż do poprzecznicy skrzyni biegów, jak pokazano na rysunku
5. Pralka.
6. Zacisk szybkiego zwalniania: Aby zdjąć, obróć o 180° w lewo; podczas montażu zacisk powinien zatrzasnąć się na swoim miejscu po wkręceniu.
7. Wspornik: Zamontuj po stronie z blokiem noszy poprzecznych.
