Uwaga: Opis podano na przykładzie modeli Sedan; w przypadku modeli kombi procedura jest podobna.
1. Szczegóły montażu nadmuchiwanej kurtyny pokazano na ilustracji.

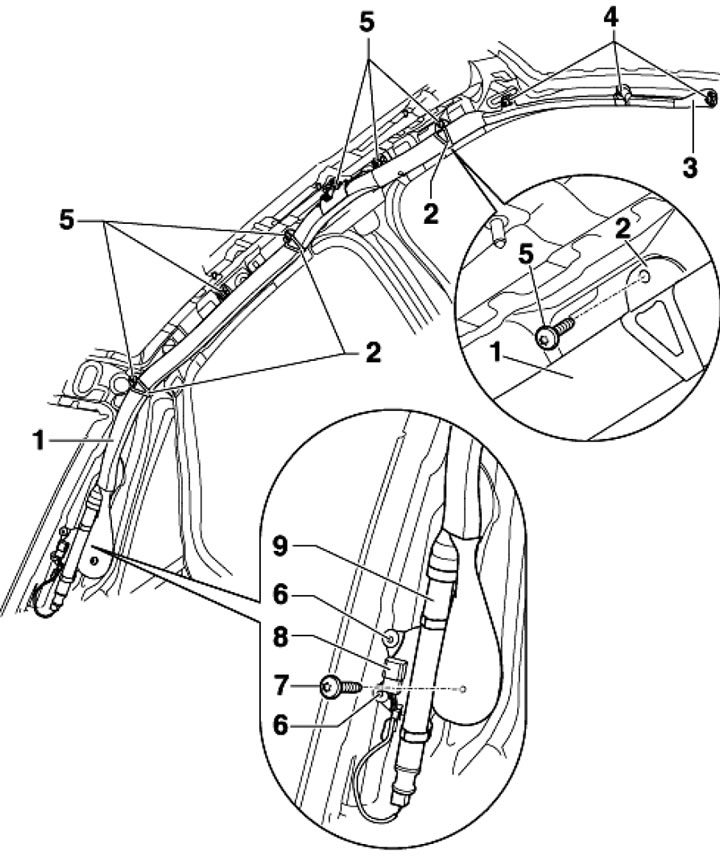

17.1. Szczegóły montażu kurtyny dmuchanej 1. Kurtyna dmuchana; 2. Posiadacze; 3. Wskazówka; 4. Śruby samohamowne 3 szt. podlegające wymianie 4 Nm; 5. Śruby samozabezpieczające 6 szt. podlegające wymianie 4 Nm; 6. Śruby samozabezpieczające 2 szt. podlegające wymianie 4 Nm; 7. Śruba samoblokująca, podlegająca wymianie, 4 Nm; 8. Złącze; 9. Generator gazowy
2. Odłącz przewód ujemny od akumulatora.
3. Zdejmij osłonę przeciwsłoneczną.
4. Zdejmij górne sekcje osłonowe słupków A i B, osłonę podsufitki i osłonę słupka D.
5. Odłącz złącza, poluzuj śruby (4, 5 i 7 w Ilustracji 17.1).
6. Zdejmij trzy uchwyty z ramki pokrywy (2 w ilustracji 17.1) i opuść przednią część nadmuchiwanej kurtyny na przednie siedzenie. Odkręć dwie śruby (6) i zdejmij nadmuchiwaną kurtynę.
7. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów. Najpierw zamontuj uchwyty.
Uwaga: Aby wyjąć przełączniki, należy je odciągnąć od panelu wykończeniowego (w razie potrzeby najpierw zdejmij panel) i odłącz złącze.
