Audi u svom planu održavanja preporučuje zamjenu svjećica tek nakon 60 tisuća kilometara. Taj interval svjećice u pravilu podnose bez problema. No, ako se motor loše pali ili trza nakon paljenja, uzrok može biti u svjećicama. Tijekom pokretanja hladnog motora, nevidljive pukotine u keramičkom izolatoru ispunjene su kondenzirajućim gorivom koje oduzima energiju iskri za paljenje. Ako mislite da vaše svjećice ne rade ispravno, zamijenite ih kako biste bili sigurni.
Svjećice se mijenjaju kada je motor hladan, jer ako se svjećice uklone dok je motor vruć, može doći do ogoljenja navoja svjećice u glavi cilindra, koja je izrađena od lakog metala. Za uklanjanje svjećica trebat će vam ključ za svjećice od 16 mm (HAZET 900AKF; HAZET 2506 ili HAZET 4766-1; u Audi radionicama koriste ključ za svjećice 3122B). Prilikom skidanja vrhova svjećica prikladno je koristiti specijalna kliješta HAZET 1849 (3277 A).
4-cilindrični dvoventilski ALZ motor radnog volumena 1,6 l
1. Skinite poklopac motora.
2. Dok je paljenje isključeno, uklonite vrhove svjećica 1.

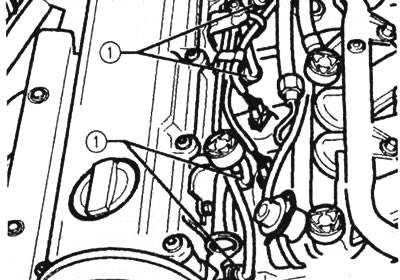

Svjećice u motoru ALZ
3. Uklonite svjećice s ključem 3122B (ili sličan ključ za svjećice).
4. Uvrnite nove svjećice (30 Nm).
5. Provjerite čvrsto prianjanje visokonaponskih žica i vrhova svjećica.
6. Ako motorom upravlja upravljačka jedinica Simos 3.4, provjerite redoslijed kojim su visokonaponske žice spojene na indukcijski svitak. Ako se žica mijenja, mora biti moguće isključiti neispravno spajanje nove žice. S obzirom na gore navedeno, obratite pozornost na spajanje žica na izlaze svitka paljenja (vidi sliku).

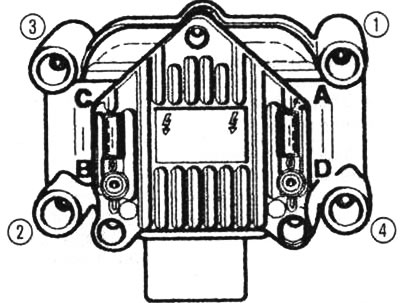

Zavojnica paljenja za ALZ motor: izlaz A na zavojnici za cilindar 1, izlaz B na zavojnici za cilindar 2, izlaz C na zavojnici za cilindar 3, izlaz D na zavojnici za cilindar 4.
4-cilindrični AVJ motor s 5 ventila radnog volumena 1,8 litara
1. Skinite poklopac motora.

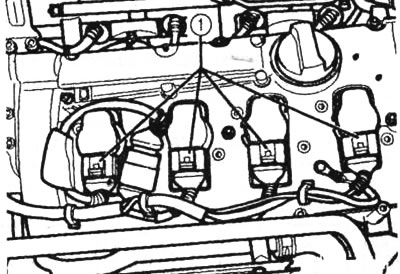

Svjećice u AVJ motoru
2. Dok je paljenje isključeno, uklonite konektore 1 sa svitaka paljenja.
3. Pomoću plastičnog klina odvojite zavojnice od svjećica.
4. Uklonite svjećice s ključem 3122B (ili sličan ključ za svjećice).
5. Uvrnite nove svjećice (30 Nm).
6. Ugradite zavojnice paljenja, potrebno ih je lagano okrenuti tako da se uključe.
4-cilindrični ALT motor s 5 ventila radnog volumena 2,0 litre
1. Skinite poklopac motora.
2. Odvijte oba vijka 1 i, s isključenim kontaktom, uklonite konektore 2 sa svitaka paljenja.

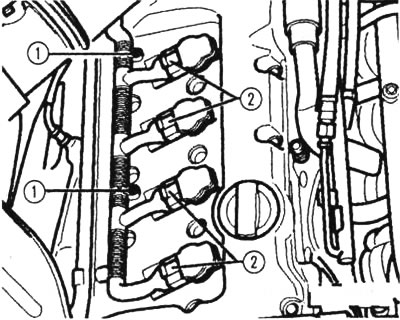

Svjećice u ALT motoru
3. Pomoću plastičnog klina odvojite zavojnice od svjećica.
4. Uklonite svjećice s ključem 3122B (ili sličan ključ za svjećice).
5. Uvrnite nove svjećice (30 Nm).
6. Ugradite zavojnice paljenja, potrebno ih je lagano okrenuti tako da se uključe.
6-cilindrični ASN motor s 5 ventila radnog volumena 3,0 litre (desna obala cilindara)
1. Isključite paljenje i uklonite poklopac motora. Uklonite gornji dio kućišta zračnog filtra.
2. Odvijte oba vijka 1 i uklonite konektore 2 sa svitaka paljenja.

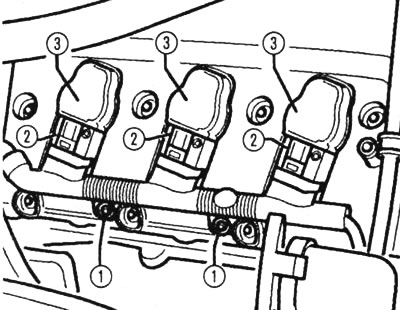

Svjećice u ASN motoru (desna obala cilindara)
3. Pomoću plastičnog klina odvojite zavojnice 3 od svjećica.
4. Uklonite svjećice s ključem 3122B (ili sličan ključ za svjećice).
5. Uvrnite nove svjećice (30 Nm).
6. Ugradite zavojnice paljenja, potrebno ih je lagano okrenuti tako da se uključe.
6-cilindrični ASN motor s 5 ventila radnog volumena 3,0 litre (lijeva obala cilindara)
1. Isključite paljenje i uklonite poklopac motora. Uklonite gornji dio kućišta zračnog filtra. Odvijte ekspanzijski spremnik rashladnog sustava (strelica na gornjoj slici), zavežite spremnik zajedno s crijevima koja su na njega pričvršćena negdje sa strane (1, 2 i 3).

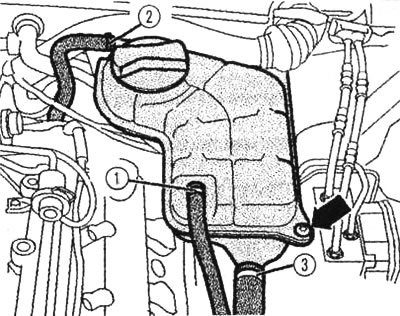

Uklanjanje ekspanzijskog spremnika rashladnog sustava (aSN motor)
2. Uklonite oba vijka 1 (pogledajte sliku ispod) i uklonite konektore 2 sa svitaka paljenja (pogledajte sliku ispod).
3. Pomoću plastičnog klina odvojite zavojnice 3 od svjećica (pogledajte sliku ispod).

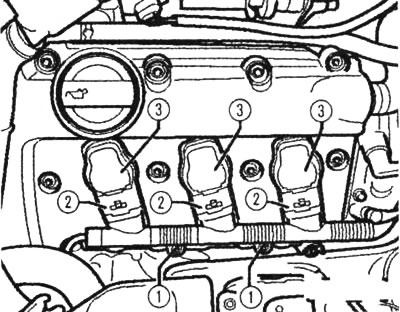

Svjećice u ASN motoru (lijeva obala cilindara)
4. Uklonite svjećice s ključem 3122B (ili sličan ključ za svjećice).
5. Uvrnite nove svjećice (30 Nm).
6. Ugradite zavojnice paljenja, da biste to učinili, zavojnice se moraju malo okrenuti, trebaju se uključiti 8 puta.
