Primjena: Modeli s APT i APW motorima nemaju sajlu za gas, ne postoji mehanička veza između kućišta leptira za gas i papučice za gas. Električni servomotor montiran je sa strane kućišta leptira za gas, koji upravlja ventilom za gas. Senzor položaja papučice gasa ugrađen je u sklop papučice gasa.
Uklanjanje

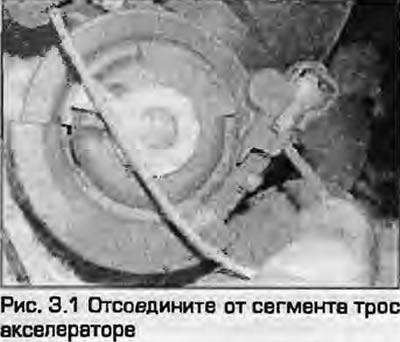

1. Odvojite kabel gasa od segmenta na kućištu leptira za gas. okretanjem segmenta prema otvoru leptira za gas i uklanjanjem kraja sajle (slika 3.1).

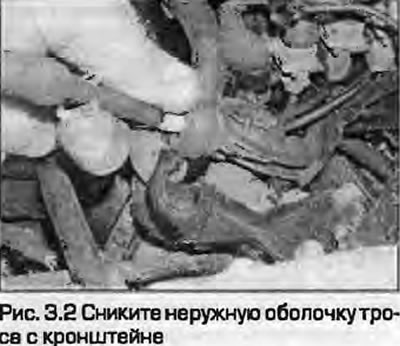

2. Zabilježite položaj nosača za podešavanje na pužu vanjskog omotača kabela i izvucite kabel iz gumene brtve na nosaču (Sl. 3.2). Uklonite brtvu s nosača.
3. Otpustite sajlu gasa sa svih spojnica ispod haube.
4. U putničkom prostoru uklonite donji zaštitni poklopac ispod stupa upravljača.
5. Ispod prednje ploče, otkačite kraj kabela s papučice gasa.
6. Na modelima s automatskim mjenjačem, odvojite ožičenje kickdown prekidača od vanjskog omotača kabela ispod haube.

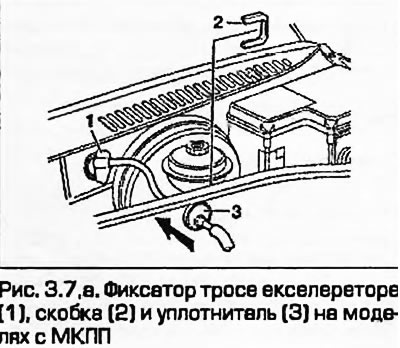

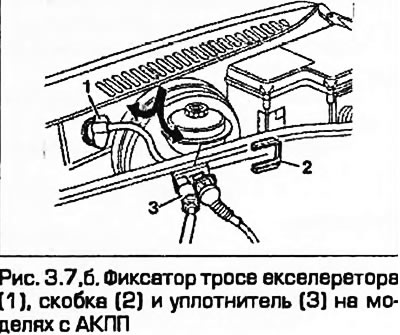

7. Uklonite pričvršćivanje kabela na ploču štitnika motora ispod haube (Sl. 3.7).
 |
 |
Napomena: Na modelima s ručnim mjenjačem, nosač se nalazi iza ploče štitnika motora.
8. Na vatrozidu ispod vjetrobranskog stakla, okrenite nosač kabela u smjeru suprotnom od kazaljke na satu za četvrtinu kruga (90°), poravnajte trokutastu vezu s rupom i uklonite kabel za gas kroz odjeljak motora.
Montaža
9. Instalacija je obrnuti postupak. Podesite kabel kako je opisano u nastavku. Ispravno pričvrstite vanjski omotač kabela na štit motora.
Podešavanje

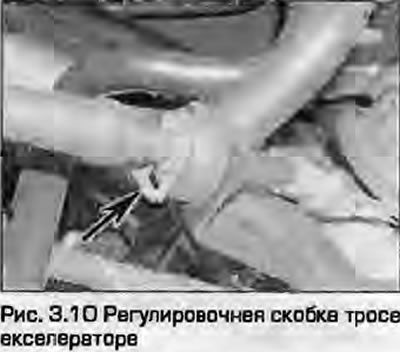

10. Podesite položaj metalnog nosača za podešavanje na vanjskom kućištu sajle na kućištu leptira za gas tako da se ventil za gas otvori do kraja kada je papučica gasa pritisnuta do kraja (Sl. 3.10). Kad je papučica potpuno otpuštena, sajla ne smije biti labava više od 1 mm.
11. Na modelima s automatskim mjenjačem provjerite kick-down prekidač/senzor - prije kraja hoda sajle, kada pritisnete papučicu gasa, trebao bi se čuti klik. Rad sklopke možete provjeriti ohmmetrom. Da biste to učinili, pažljivo odspojite konektor ožičenja prekidača u stražnjem dijelu motornog prostora i spojite ohmmetar na dva priključka. Kada otpustite papučicu gasa, ohmmetar bi trebao pokazivati beskonačnost. što znači kad se kontakti prekidača otvore? Zamolite svog pomoćnika da lagano pritisne papučicu gasa. Prije nego što papučica postigne svoj puni hod, ohmmetar bi trebao pokazivati nulu, što znači da su kontakti prekidača zatvoreni.
