Izloženi desni krovni stup
- 1 - antenski priključak;
- 2 - priključak stražnjeg grijanog stakla;
- 3 - žica antene do radio prijemnika;
- 4 - upravljačka linija iz radio prijemnika;
- 5 - antensko pojačalo;
- 6 - žica od prekidača grijanog stakla.

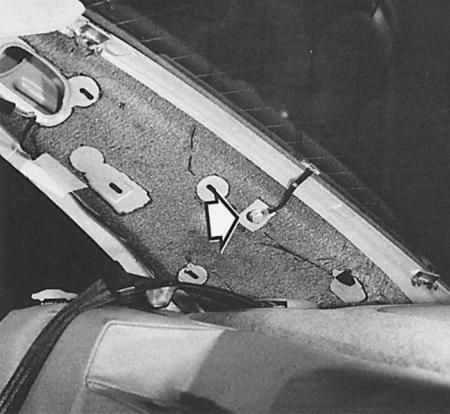

Točka uzemljenja (strelica) za grijano stražnje staklo i antenu stražnjeg stakla nalazi se na desnom stražnjem krovnom stupu. Dostupan je nakon uklanjanja obloge krovnog stupa.
Grijanje stražnjeg stakla uključuje se i isključuje izravno preko prekidača na ploči s instrumentima. Kada je paljenje uključeno, struja teče do prekidača od X-kontaktnog releja za rasterećenje kroz osigurač u bijelo/žutoj žici. Elektronički vremenski krug integriran u prekidač grijanja stražnjeg stakla prekida napajanje prozora nakon otprilike 10 minuta.
Rješavanje problema
Ako grijano stražnje staklo ostane hladno, razmotrite sljedeće mogućnosti:
1. Neispravan osigurač.
2. Neispravan prekidač. Rastaviti (kako je opisano u ovom poglavlju) i provjerite električnom ispitnom lampom ima li napona u bijeloj žici uz uključen kontakt i pritisnutu sklopku.
3. Uklonite oba poklopca krovnih stupova blizu stražnjeg stakla. To je lakše učiniti nakon uklanjanja prihvatnog džepa na stražnjoj strani automobila i bočne obloge sjedala.
4. Provjerite dovodnu žicu do stražnjeg stakla: Pomoću ispitne lampice utvrdite postoji li napon na stražnjoj strani bijele dovodne žice na lijevoj strani prozora. (Ovo se također odnosi na vozila s antenom na stražnjem staklu.)
5. Na desnom krovnom stupu provjerite ima li staklo dobar kontakt s tlom.
6. Oštećene grijaće žice mogu se popraviti vodljivim srebrnim lakom koji se prodaje u povezanim trgovinama.
Savjet: Tri vodljive trake na vrhu grijanog stražnjeg stakla povezane su s antenom i stoga se ne zagrijavaju.
