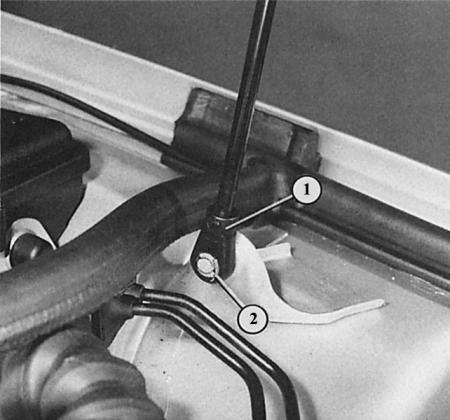

Plinom ispunjeni amortizer (1) Audi poklopca motora može se ukloniti nakon uklanjanja sigurnosne podloške (2) i uklanjanja ušice šarke sa osovinice.
Pomoćnik mora držati tešku haubu prije nego što se olabave pričvrsni vijci haube (1 i 2).
Demontaža
Ugradnju skinute nape možete olakšati ako označite položaj šarki prije demontaže. To je najbolje učiniti vodootpornim markerom.
1. Gdje je moguće, olabavite žice za svjetlo haube, grijač sustava za pranje i traku za uzemljenje.
Savjet: Ako postavljate istu napu, onda kada izvlačite žicu, pričvrstite kabel na njezin kraj. Provucite kabel sa žicom kroz haubu. Kabel će ostati u poklopcu i pomoći će pri uvlačenju žice tijekom postavljanja.
2. Odspojite crijevo za pranje vjetrobrana.
3. Uklonite pričvrsnu kopču plinskog amortizera s gornje montažne igle ili s obje igle.
4. Otpustite vijke šarke s desne i lijeve strane.
5. Hauba je preteška da bi se sama odvrnula. Stoga, držite poklopac s pomoćnikom s desne i lijeve strane.
6. Sada izgurajte pričvrsne klinove plinskog amortizera i uklonite amortizer.
7. Rukom potpuno odvrnite već olabavljene vijke i skinite poklopac.
8. Ako je potrebno, možete odvrnuti šarke haube.
Savjet: Svi amortizeri punjeni plinom ne mogu se jednostavno baciti, moraju se odnijeti u Audi radionicu na "otplinjavanje".

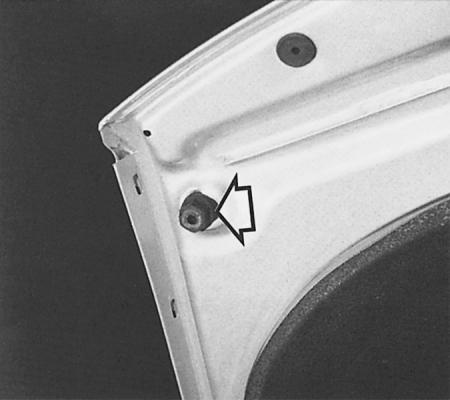

Kada je ispravno postavljena, hauba bi trebala dobro pristajati uz ove amortizere (strelica). Za podešavanje visine, amortizer se uvija ili odvrće.
Brojevi "1" i "2" označavaju stražnje strane vijaka koje je potrebno otpustiti kako bi se prilagodila visina brave poklopca motora.
Ako držač za zaključavanje haube ne stane točno u bravu, može se pomaknuti nakon otpuštanja šesterokutnih vijaka (1–3).
Kabel za otpuštanje haube sprijeda ulazi u bravu haube.
Brojevi označavaju: 1 – plašt kabela; 2 – kontranosač plašta kabela; 3 – poluga za zaključavanje haube; 4 – spojnica na kraju sajle.

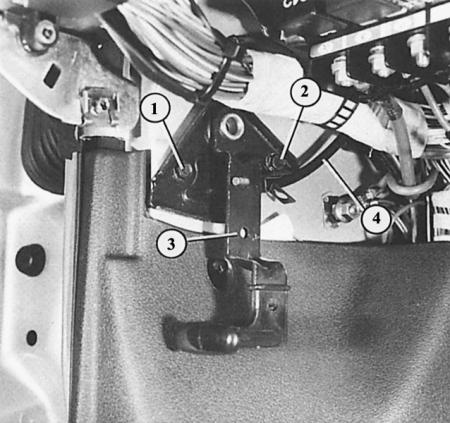

Za zamjenu kabela haube, otpustite šesterokutne vijke (1 i 2). Kabel (4) prodaje se samo zajedno s ručkom (3).
Podešavanje kapuljače
Kada je hauba zatvorena, udaljenost od nje do oba branika treba biti ista (oko 3 mm), a duž prednjeg ruba treba biti u istoj ravnini s krilima. Osim toga, podešavanje visine također mora biti ispravno.
1. Za podešavanje u uzdužnom smjeru, otpustite vijke na vrhu između šarke i haube.
2. Za bočno podešavanje, otpustite vijke između šarke i tijela.
3. Gurnite poklopac haube u željenom smjeru i zategnite vijke.
4. Podešavanje visine poklopca duž prednjeg ruba vrši se na sljedeći način:
5. Zavrnite amortizere s desne i lijeve strane na rub metala.
6. Otpustite pričvrsne vijke brave haube i pomaknite bravu prema potrebi, prema dolje ili gore.
7. U ovom trenutku provjerite podešavanje visine sa zatvorenim poklopcem motora: gornji rub poklopca motora trebao bi biti ispred u istoj visini kao i blatobrani.
8. Ponovno zategnite pričvrsne vijke brave poklopca motora.
9. Pazite da držač za zaključavanje stane u rupu u bravi. Ako nije, ploča za zaključavanje može se pomaknuti bočno i uzdužno nakon otpuštanja tri pričvrsna vijka.
10. Odvrnite amortizer dok se poklopac ne prestane ljuljati u zatvorenom položaju. Može biti potrebno nekoliko pokušaja da se postigne točna prilagodba.
Zamjena sajle haube
1. Otvorite poklopac motora.
2. Objesite nazuvicu na kraju kabela za bravu.
3. Također objesite omotač kabela.
4. Uklonite omotač kabela s držača. U području brtve haube postavlja se u utor brtve.
Uklonite prihvatni džep s lijeve strane ispod ploče s instrumentima (poglavlje Salon).
Nalog za izvršenje
1. Odvrnite ručicu za otpuštanje kod nogu vozača.
2. Povucite kabel haube u putnički prostor. Oprez, "tvrdoglavo" uže može oštetiti oči!
3. Provucite novi kabel iznutra kroz gumenu mlaznicu, pazeći da je mlaznica pravilno postavljena (čvrsto).
4. Zavijte ručicu za otpuštanje.
5. Umetnite omotač kabela u udubljenje brtve poklopca motora i u držače na prednjem dijelu vozila.
6. Provucite kabel kroz protunosač brave i objesite kućište.
7. Pričvrstite bradavicu na bravu na kraju kabela.
