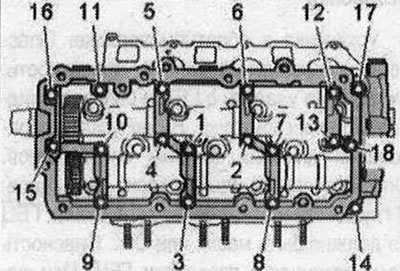

Затегнете болтовете и гайките на 2 етапа в показаната последователност
сцена | Болтове/гайки | Въртящ момент |
1 | -1...8- | Завийте на ръка, докато спре. Носещата рамка трябва да е в контакт с главата на цилиндъра по цялата контактна повърхност |
2 | -1...18- | 9 Нм |

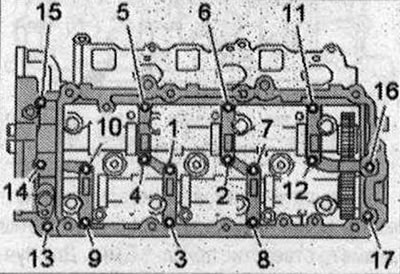

Рамка до дясна цилиндрова глава - последователност и момент на затягане
Затегнете болтовете и гайките на 2 етапа в показаната последователност.
сцена | Болтове/гайки | Въртящ момент |
1 | -1...17- | Завийте на ръка, докато спре. Носещата рамка трябва да е в контакт с главата на цилиндъра по цялата контактна повърхност |
2 | -1...17- | 9 Нм |
Фигурата показва главата на цилиндъра на втория ред цилиндри (наляво).

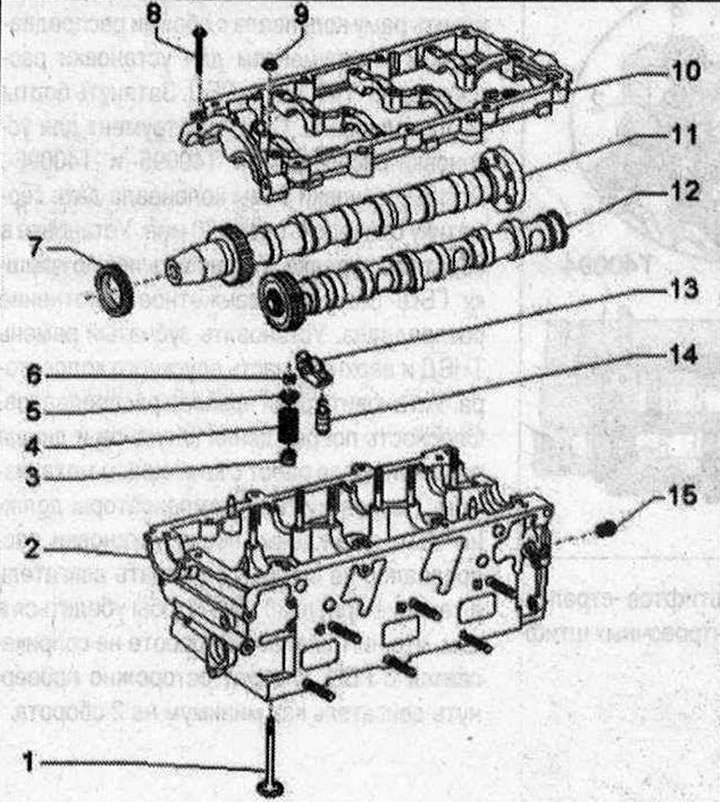

Клапанен механизъм
1. Клапан: не може да се обработва, разрешено е само смилане; маркирайте монтажната позиция за повторно инсталиране; проверка; 2. Глава на цилиндъра: поради тесни допуски не се допуска механична обработка на леглата на клапаните; 3. Уплътнение на стеблото на клапана; 4. Вентилна пружина; 5. Фиксатор на пружината на клапана; 6. Фиксатор на клапана; 7. Уплътнение на разпределителния вал: сменете; 8. Болт; 9. Ядка; 10. Рамка на разпределителния вал: с вградени лагери на разпределителния вал; 11. Всмукателен разпределителен вал: максимално биене: 0,01 mm; 12. Изпускателен разпределителен вал: максимално биене: 0,01 mm; 13. Ролково рамо: маркирайте монтажната позиция за повторно инсталиране; проверете ролковите лагери за лекота на въртене; Преди монтаж смажете работните повърхности; 14. Хидравличен компенсатор: маркирайте монтажната позиция за повторно инсталиране; проверка; Преди монтаж смажете работните повърхности; 15. Клапан за ограничаване на налягането 1.0 bar: за точките на смазване в главата на цилиндъра; 25 Нм
