Уплътнителни маншети за валове за скоростни кутии
Уплътнителните пръстени за валове "A" и "B" се сменят само при демонтирана скоростна кутия. Уплътнителните пръстени за валове "C", "D" и "E" се сменят само при монтирана скоростна кутия. При смяна на капака на крайното задвижване "поз. 2" е необходимо да се регулира предварителното натоварване на коничния лагер на диференциала.

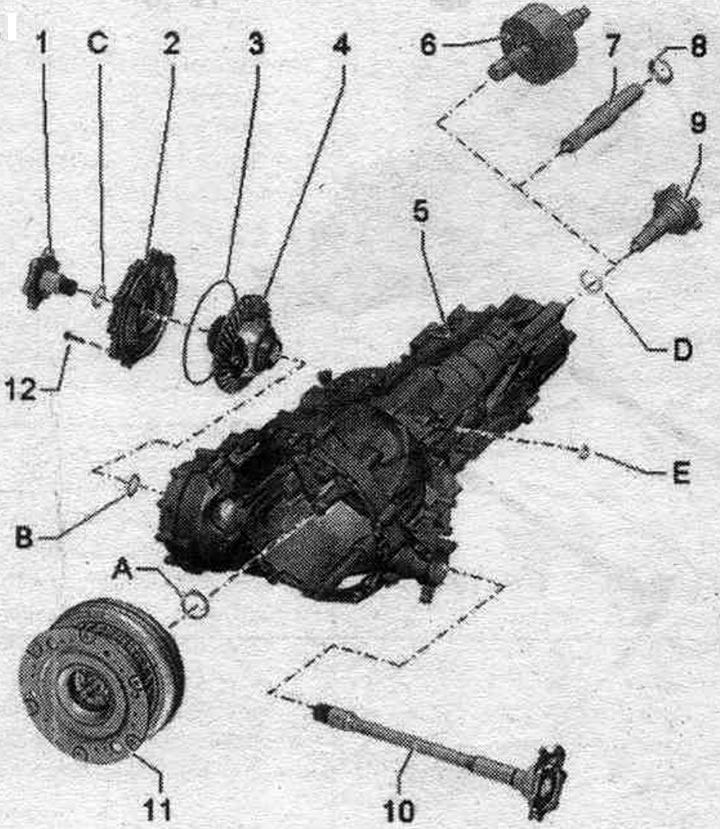

A. Уплътнителен пръстен на задвижващия вал.
Б. Уплътнителен пръстен за ляв вал с фланец.
C. Уплътнителен пръстен за десен вал с фланец.
D. Уплътнителен пръстен на вал с фланец или изходен вал на скоростна кутия със зъбен ръб.
E. Уплътнителен пръстен на скоростния вал.
1. Десен вал с фланец.
2. Капак на главната предавка.
3. Уплътнителен пръстен на капака на главната предавка.
4. Диференциал.
5. КП.
6. Изходен вал на скоростната кутия: със зъбен венец с торсионен амортисьор; когато сменяте изходния вал на скоростната кутия със зъбен пръстен, сменете и уплътнението на вала "D".
7. Изходен вал на скоростната кутия с венец: без торсионен амортисьор; когато сменяте изходния вал на скоростната кутия със зъбен пръстен, сменете и уплътнението на вала "D".
8. Прахозащитният пръстен: Сменете след демонтиране.
9. Заден вал с фланец.
10. Ляв вал с фланец.
11. Модул на съединителя.
12. Болт: 24 Нм;стоманени болтове (M8; дължина 38 мм), 10 бр.
