Демонтиране и монтаж на филтъра за твърди частици

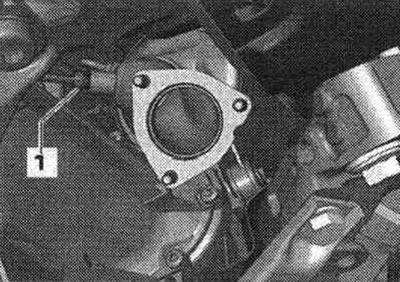

Отстранете изпускателната тръба. Развийте датчик за температура ОГ 4 "G648" "пози. 1". Свали дясната задна тръба ОЖ. Свали радиатора сист. eGR. Свалете турбокомпресора. Извадете сензора за налягане на маслото "F1".

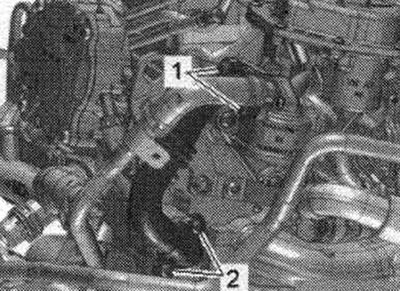

Развийте болтовете "2", извадете системната тръба. eGR. "Поз. 1" не трябва да се взема предвид.

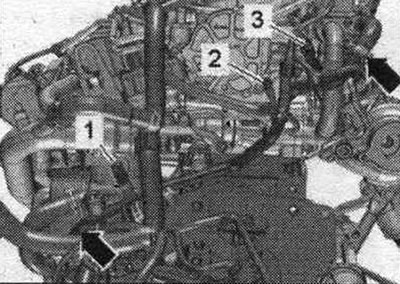

Разкачете щепселната връзка "3". Развийте гайката "1" и болта "2", натиснете тръбата за охлаждащата течност настрани. "Стрелките" не трябва да се вземат предвид. Извадете филтъра за твърди частици нагоре.
Инсталация
Монтаж в обратен ред. Сменете уплътненията и гайките. Затегнете болтовете на задната тръба за охлаждащата течност. Монтирайте системната тръба. eGR. Монтирайте сензора за налягане на маслото "F1". Монтирайте турбокомпресора. Монтирайте системния радиатор. eGR. Монтирайте изпускателната система. без стрес. След смяна на филтъра за твърди частици, изпълнете функцията за адаптация в режим "Направлявани функции".
Демонтиране и монтаж на изпускателния колектор

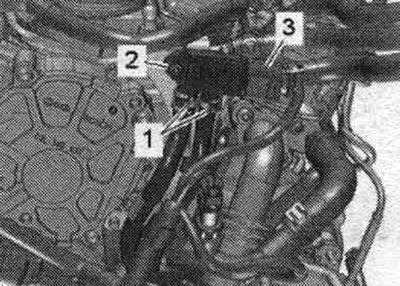

Демонтирайте турбокомпресора. Разкачете щепселната връзка "3" на сензора за диференциално налягане "G505". Развийте болта "2" и освободете маркучите "1" от държача. Поставете обратно сензора за диференциално налягане "G505".
Извадете от държача и разкачете щепселните връзки.

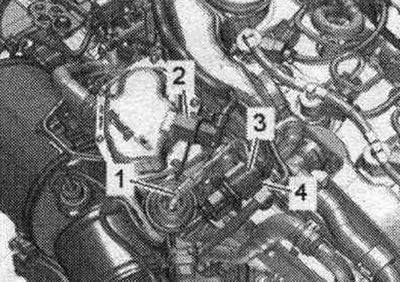

3. Ламбда сонда "G39". 4. За сензор за температура на отработените газове 3 "G495".

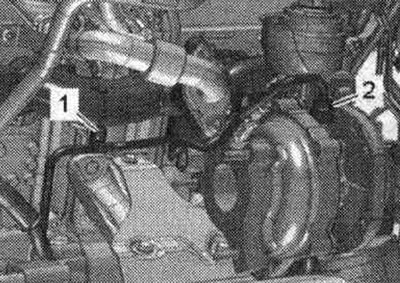

Поставете обратно филтъра за твърди частици на дизела. "Поз. 1, 2" не се вземат предвид. Развийте болтовете "1" на закрепващата скоба на маслопровода. "Поз. 2" не трябва да се взема предвид.

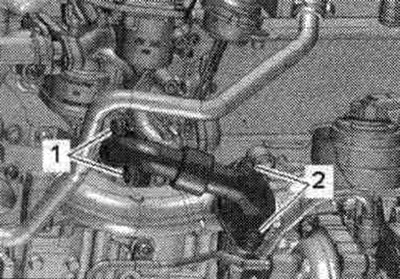

Развийте болтовете "2", извадете системната тръба. рециркулация на отработените газове.

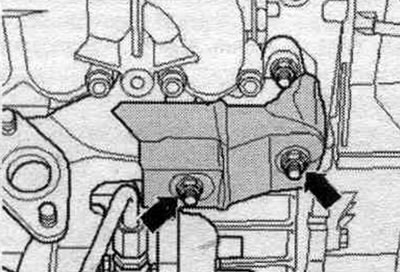

Развийте гайките със стрелка и свалете топлоизолационния екран.

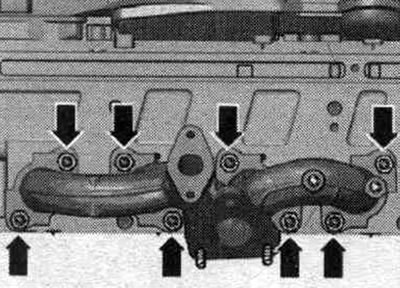

Развийте гайките със "стрелка".
Свалете изпускателния колектор.
Инсталация
Монтаж в обратен ред. Сменете уплътненията и гайките. Монтирайте сензора за диференциално налягане "G505". Монтирайте турбокомпресора. Електрически връзки и окабеляване.
