Сензор за температура на отработените газове

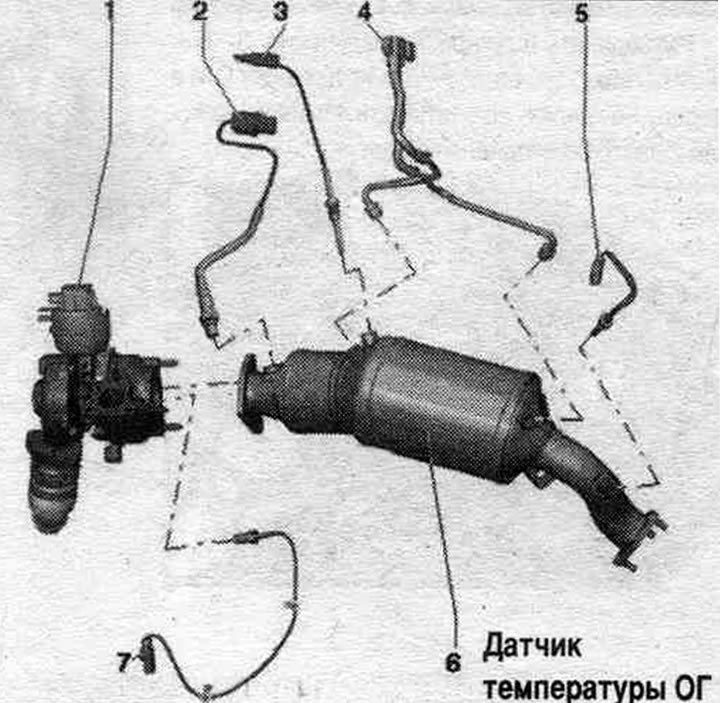

1. Турбокомпресор.
2. Ламбда сонда "G39" с нагревателен елемент за ламбда сондата "Z19".
3. Сензор за температура 3 ОГ "G495": дърворезба датчик ОГ има покритие, така че е забранено да се прилага върху нея допълнително. слой от термоустойчива паста; 60 Нм.
4. Сензор за налягане на отработените газове 1 "G450": напорни тръбопроводи към филтъра за твърди частици 45 Nm; смажете резбите с термоустойчива паста.
5. Сензор за температура 4 ОГ "G648": дърворезба датчик ОГ има покритие, така че е забранено да се прилага върху нея допълнително. слой от термоустойчива паста; 60 Нм.
6. Филтър за твърди частици.
7. Сензор за температура на отработените газове 1 "G235": смажете резбите с топлоустойчива паста; 45 Нм.
Демонтиране и монтаж на сензора за температура на отработените газове 1 "G235"

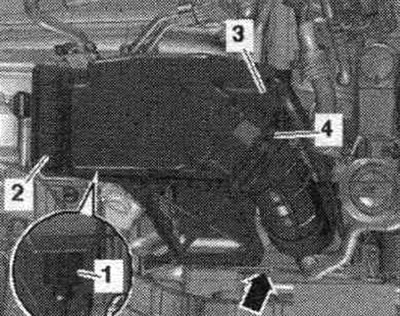

Отстранете въздушния корпус. филтър.

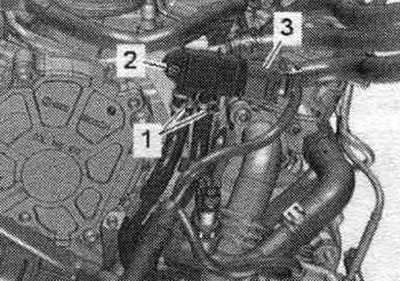

Разкачете щепселната връзка "3" на сензора за диференциално налягане "G505". Развийте болта "2" и освободете маркучите "1" от държача. Поставете обратно сензора за диференциално налягане "G505". Свалете предното дясно колело.

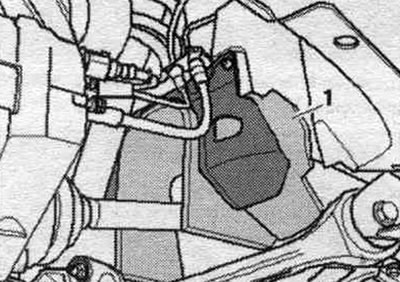

Свалете капака "1" на карданния вал в арката на колелото отдясно. Отстранете изпускателната тръба.

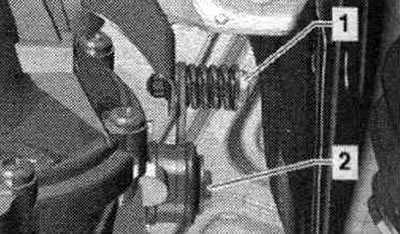

Развийте болт "2" на окачването на филтъра за твърди частици. "Поз. 1" не трябва да се взема предвид.

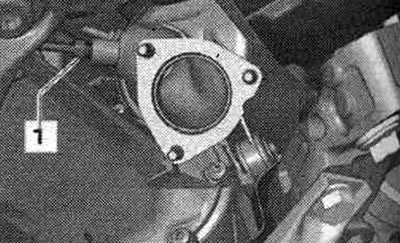

Развийте сензора за температура на отработените газове 4 "G648" "поз. 1".

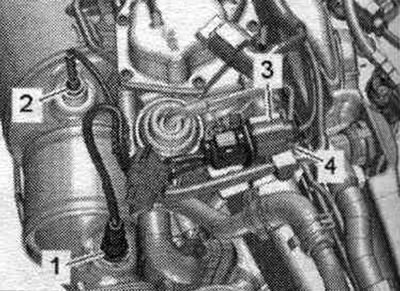

Разкачете и освободете щепселната връзка "4". Извадете ламбда сондата 1.

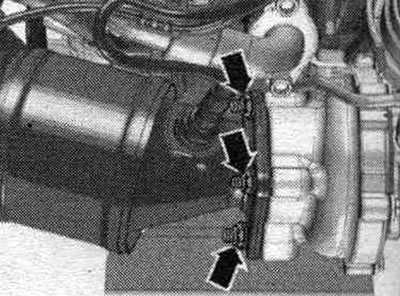

Развийте гайките със стрелка и поставете обратно филтъра за твърди частици.

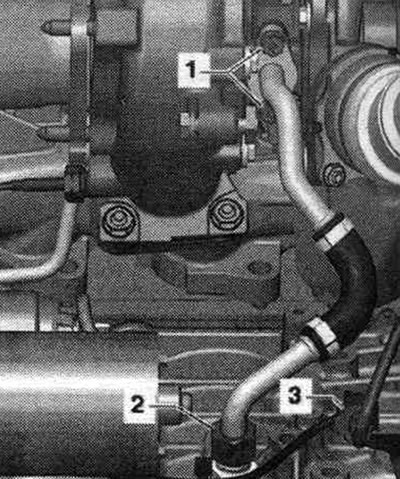

Разкачете щепселната връзка "3" на сензора за температура на отработените газове 1 "G235" и го извадете от долните фиксатори. "Поз. 1, 2" не се вземат предвид.

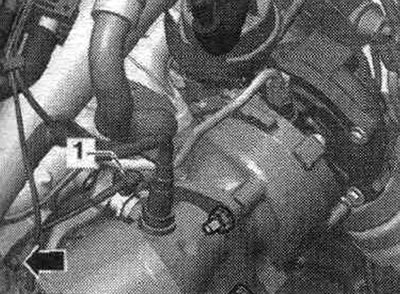

Развийте сензора за температура на отработените газове 1 "G235" "поз. 1" и извадете проводника "стрелка" от ключалките.
Инсталация
Монтаж в обратен ред. Монтирайте сензора за диференциално налягане "G505". Монтирайте филтъра за твърди частици. Монтирайте въздушния корпус. филтър.
