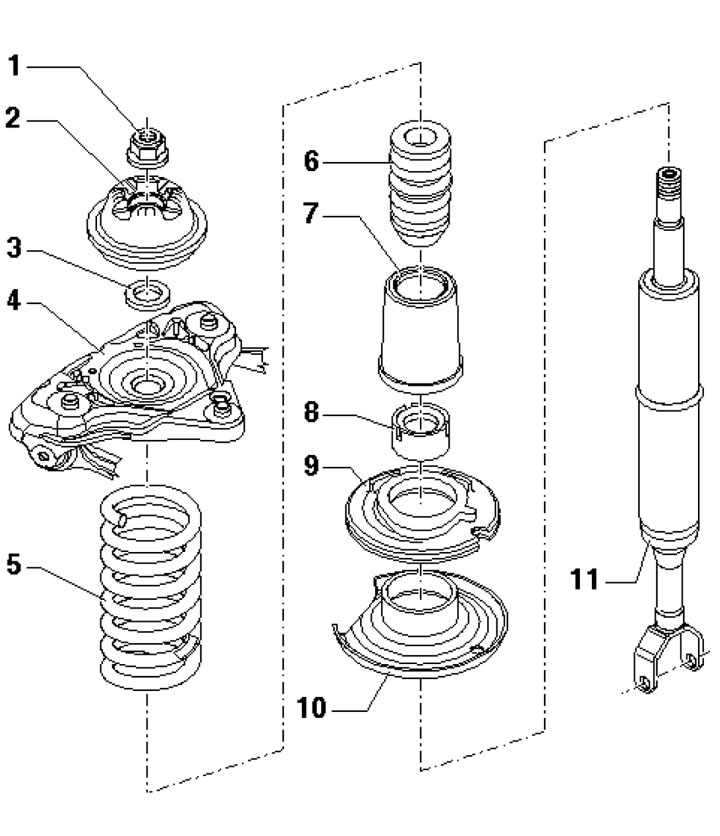

4.1. Части за монтаж на амортисьор 1. Гайка с фланец, 50 Nm, подлежи на смяна; 2. Скоба за окачване; 3. Шайба; 4. Поддържаща скоба; 5. Пролет; 6. Допълнителна пружина; 7. Защитен ръкав; 8. Защитна капачка; 9. Долна пружинна седалка; 10. Долна пружинна плоча; 11. Амортисьор
2. Отстранете стойката на окачването (вижте раздел 3) и го закрепете в менгеме.
3. Стиснете пружината с помощта на скобите, показани на резиста. илюстрации на инструменти VAG1752/1 и VAG1752/4 за освобождаване на горната пружинна плоча. Когато натискате пружината, уверете се, че тя е здраво закрепена в теглича. Разхлабете гайката на фланеца, като използвате инструменти T1001/3, T1001/11 и T1001/7. Отстранете частите на подпората и компресираната пружина заедно с теглича.

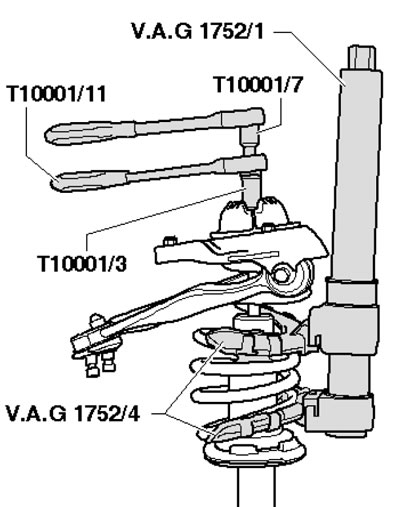

4.3. Компресиране на пружината
4. Свалете предпазната капачка (1 на съпротивлението. илюстрации) и долната пружинна опора (2), като предварително сте маркирали позицията на опората спрямо амортисьора. Използвайте пластмасов чук, за да почукате пружинната пластина (3) и да я отстраните.

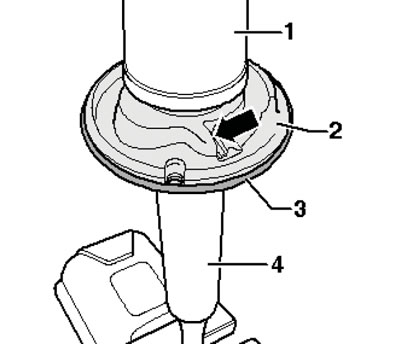

4.4. Сваляне на амортисьора
5. Ако се монтира нов амортисьор, прехвърлете белезите, направени върху стария амортисьор при свалянето му. Поставете пружинната плоча според маркировките. Моля, обърнете внимание на различните монтажни позиции за лявата и дясната страна (виж прил. илюстрация). Плоските ръбове на пружинната плоча трябва да са далеч от тялото.

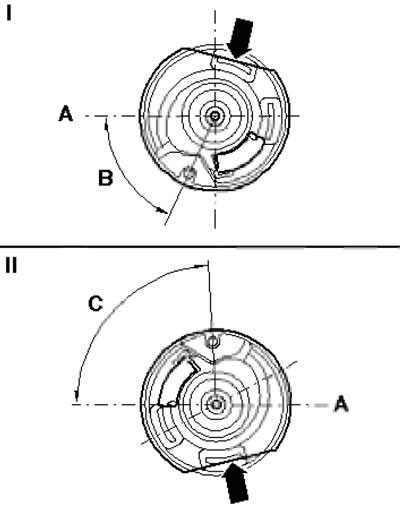

4.5. Позиции за монтаж на пружинната плоча A. Оста на монтажния болт на амортисьора и опорното рамо; I. Лява страна: B=65°±2°; II. Дясна страна: C - 87°±2°
6. Поставете долната опора на пружината и защитната капачка. Поставете компресираната пружина върху седалката, така че ръбът на пружината да влезе в ограничителя (стрелка към обратното илюстрации). Максимално допустимото отклонение е 2°.

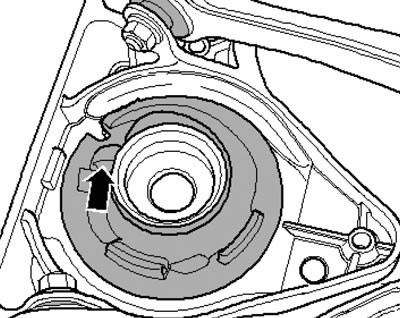

4.6. Спрете на долната пружинна седалка
7. Фиксирайте стойката вертикално и поставете демонтираната част върху нея. Уверете се, че горният ограничител на седалката е подравнен с разреза на горната спирала на пружината и затегнете гайката на фланеца.
8. Разхлабете долния заключващ лост и завъртете горната плоча, така че багажникът да се позиционира, както е показано на опората. илюстрации на ситуацията. Уверете се, че краищата на пружината опират в ограничителите на седлата и затегнете заключващия лост.

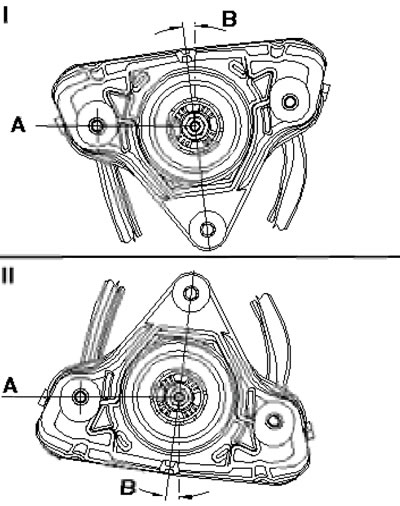

4.8. Монтажна позиция на стелажа A. Оста на монтажния болт на амортисьора и опорното рамо; Б. 7°; I. Лява страна; II. Дясна страна
9. Разхлабете пружината и извадете компресионните инструменти от нея.
