Указание: Проведение ремонтных работ для лопастного насоса не предусмотрено. При рекламациях следует выяснить причину путем проверки давлением и проверки герметичности. При наличии неисправности следует заменить лопастной насос. Если в бачке отсутствует рабочая жидкость, необходимо проверить герметичность рулевого управления. При отсутствии герметичности рядом с подключениями магистралей следует сначала проверить магистрали/подключе-ния магистралей на герметичность, при необходимости дотянуть и вытереть насухо. Лопастной насос поставляется незаправленным. Поэтому перед установкой обязательно заполнить насос гидравлической жидкостью и провернуть от руки. В противном случае возможны шумы при работе, или повреждение лопастного насоса.

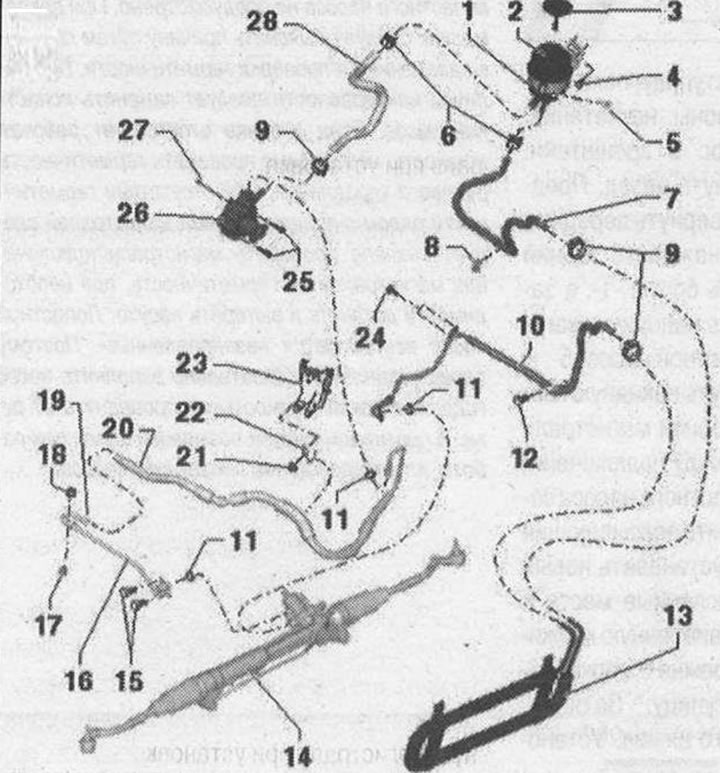

А/м с 4-цил. двигателем TFSI, а/м с системой динамического рулевого управления монтажа
I
1. Бандаж. Крепление на кузове; 2. Расширительный бачок. Учитывать монтажное положение. Установочное положение шланговых магистралей на бачке; 3. Запорная крышка с измерительным щупом; 4/5/12/24. Болт. 9 Н·м; 6. Пружинный хомут. Снимать и устанавливать при помощи клещей для шланговых хомутов «V.A.G 1921»; 7. Обратный шланг от охладителя гидромасла к расшир. бачку. Соблюдать установочное положение на бачке. Соблюдать установочное положение на охладителе гидромасла; 8. Зажим; 9. Хомут. Сжать с помощью клещей для хомутов «V.A.G 1275». После установки убедиться в правильной фиксации. Заменять каждый раз при снятии; 10. Обратная магистраль от механизма рулевого управления с усилителем к радиатору гидравлического масла. До конца вставить обратную магистраль при установке. Соблюдать установочное положение на охладителе гидромасла. Монтажное положение на соединении магистрали; 11. Уплотн. кольцо. Заменять каждый раз при снятии; 13. Охладитель гидравлического масла. Фиксируется на конденсаторе с помощью клипсы; 14. Рулевой механизм с усилителем; 15. Болт. 20 Н·м; 16. Напорная магистраль от лопастного насоса к рулевому механизму с гидроусилителем. До конца вставить напорную магистраль при установке; 17. Резиновая подушка. 6 Н·м; 18. Гайка. 6 Н·м; 19. Накидная гайка. 40 Н·м; 20. Напорная магистраль от лопастного насоса к рулевому механизму с гидроусилителем. Соблюдать монтажное положение на лопастном насосе. До конца вставить напорную магистраль при установке. Момент затяжки накидной гайки: 38 Н·м; 21. Гайка. 9 Н·м; 22. Крепежная скоба; 23. Соединительный элемент кронштейна двигателя; 25/27. Болт. 20 Н·м; 26. Насос гидравлической системы рулевого управления «V119» с регулировочным клапаном лопастного насоса -(V119)-. Насос и регулировочный клапан являются одним узлом и заменяются вместе. Перед установкой заполнить гидравлическим маслом; 28. Всасывающий шланг. Соблюдать установочное положение на бачке. Соблюдать монтажное положение на лопастном насосе

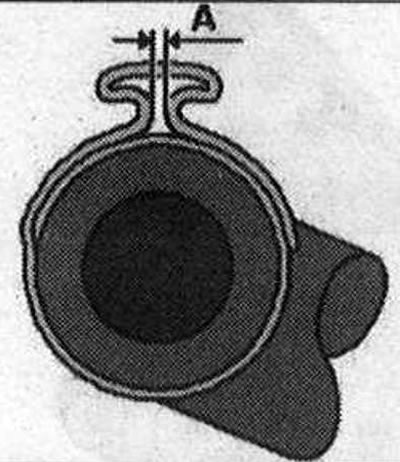

Место установки хомута
Полностью затянуть хомут при помощи клещей «V.A.G 1275». При этом следить, что бы размер «А» не превышал 1 мм, при необходимости дотянуть хомут клещами «V.A.G 1275».

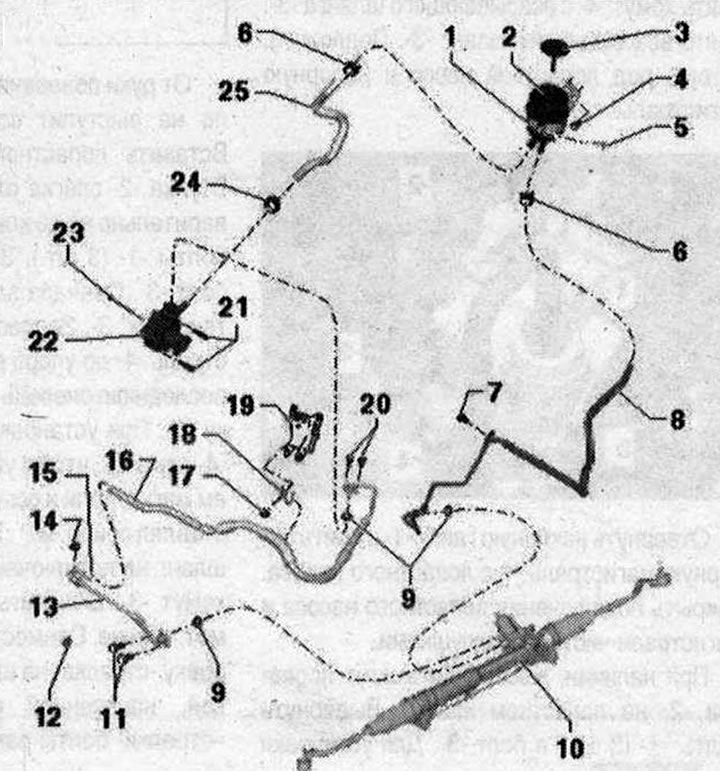

А/м с 4-цил. двигателем TFSI, а/м без системы динамического рулевого управления монтажа
II
1. Бандаж; 2. Расширительный бачок. Учитывать монтажное положение. Установочное положение шланговых магистралей на бачке; 3. Запорная крышка с измерительным щупом; 4/5/7/20. Болт. 9 Н·м; 6. Пружинный хомут. Снимать и устанавливать при помощи клещей для шланговых хомутов «V.A.G 1921»; 8. Обратная магистраль от рулевого редуктора с гидроусилителем к бачку. Соблюдать установочное положение на бачке. До конца вставить обратную магистраль при установке; 9. Уплотн. кольцо. Заменять каждый раз при снятии; 10. Рулевой механизм с усилителем; 11/21/23. Болт. 20 Н·м; 12. Резиновая подушка. 6 Н·м; 13. Напорная магистраль от лопастного насоса к рулевому механизму с гидроусилителем. До конца вставить напорную магистраль при установке; 14. Гайка. 6 Н·м; 15. Накидная гайка. 40 Н·м; 16. Напорная магистраль от лопастного насоса к рулевому механизму с гидроусилителем. До конца вставить напорную магистраль при установке; 17. Гайка. 9 Н·м; 18. Крепежная скоба; 19. Соединительный элемент кронштейна двигателя; 22. Лопастной насос. Перед установкой заполнить гидравлическим маслом; 24. Хомут. Сжать с помощью клещей для хомутов «V.A.G 1275». Заменять каждый раз при снятии; 25. Всасывающий шланг. Соблюдать установочное положение на бачке. Соблюдать монтажное положение на лопастном насосе
