Указание. Выполнить ведомый поиск неисправностей автономного отопителя. Ведомый поиск неисправностей автономного отопителя выполняется, например, с помощью диагн. комплекса -VAS 5051/- или тестера -VAS 5052-. Ведомый поиск неисправностей автономного отопителя работает только при включенном зажигании (диагн. интерфейс шины данных -J533- активен только при включенном зажигании). После переключения автономного отопителя в диагн. режим можно продолжить выполнение ведомого поиска неисправностей даже при выключенном зажигании. Автономный отопитель имеется в разных исполнениях (на Audi Q5 нельзя устанавливать и не устанавливаются автономные отопители с номером 8K0.xxx.xxx), поэтому учитывать при замене автономного отопителя правильное соответствие. С 10.2010 начинается постепенное использование автономных отопителей с номером детали 4хх ххх ххх. Данное исполнение автономного отопителя в сервисном центре можно установить на а/м, изначально оснащенный автономным отопителем с номером детали 8R0 ххх ххх или 8К0 ххх ххх. Поскольку при разных исполнениях автономного отопителя отдельные узлы отличаются (напр., 2-контактный штекерный разъем питаю щей цепи блока управления доп. отопителя -J364-), учитывать при замене отдельных узлов автономного отопителя правильное соответствие. При установке автономного отопителя с номером детали 4хх ххх ххх, необходимо учитывать при данном исполнении правильную кодировку для соответствующего а/м (предусмотрены различные функции в зависимости от закодированного в блоке управления типа а/м). Если автономный отопитель необходимо заменить, то перед снятием следует опросить кодировку и адаптацию блока управления доп. отопителя -J364- через функцию "Замена блока управления" в ведомом поиске неисправностей (блок управления доп. отопителя -J364- встроен в отопитель). Если в зависимости от исполнения блока управления доп. отопителя -J364- не удается включить автономный отопитель на новом а/м или после установки нового автономного отопителя, то, возможно, активирована защита компонентов (если перед первым вводом в эксплуатацию, например, на производстве было одновременно обнаружено большое количество неисправностей, то индикация данного сообщения о неисправности не выполняется, несмотря на то, что неисправность все еще присутствует). В этом случае следует заново адаптировать функцию защиты компонентов, аналогично установке нового автономного отопителя, отключив ее активность тестером в режиме U4S 5051/Ведомый поиск неисправностей. На следующем рисунке показано расположение узлов и деталей для Audi А4 или Audi Q5 имеются незначительные различия в расположении узлов/деталей от этого рисунка.

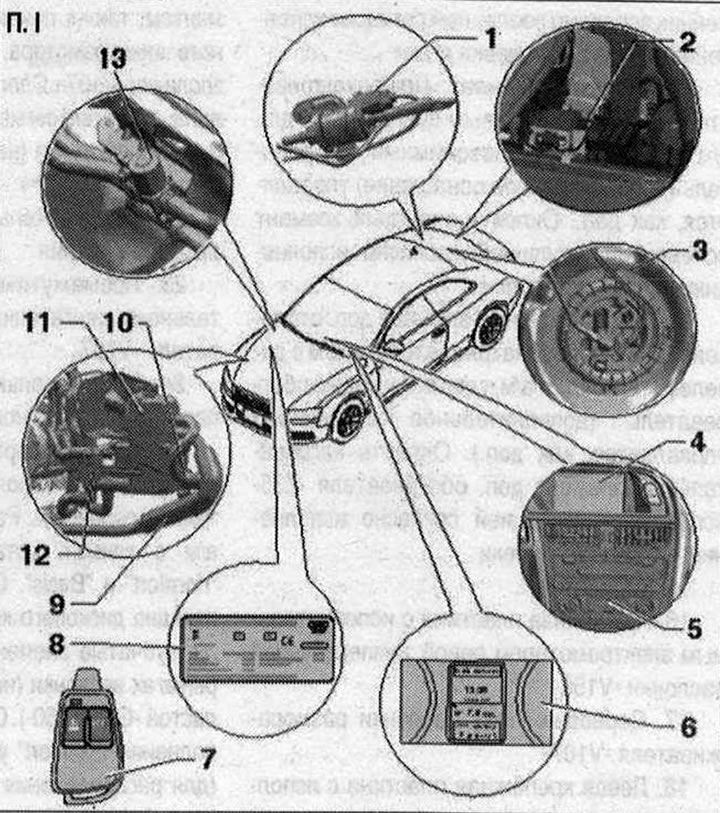

I 1. Насос-дозатор -V54-. Отбор топлива для автономного отопителя. Проверить объем подачи топлива. В зависимости от исполнения а/м в топл. магистраль, идущую к автономному отопителю, в области дозирующего насоса -V54- может быть встроен глушитель для уменьшения шумов 2. Радиоприемник автономного отопителя -R64-. Предусмотрены различные исполнения приемника радиосигнала автономного отопителя -R64-; 3. Модуль подачи топлива с патрубком для отбора топлива для автономного отопителя. Различные модули подачи топлива, в зависимости от типа а/м (бензиновый или дизельный двигатель, передний или полный привод). После снятия и установки компонентов топл. системы необходимо включить автономный отопитель и дать ему поработать не менее 10 минут при полной нагрузке, чтобы обеспечить полное удаление воздуха из топл. магистрали; 4. Мультимедийный интерфейс (MMI). Через MMI вводятся и отображаются на соответствующем дисплее различные функции управления автономного отопителя и автономной вентиляции. Управление автономным отопителем, MMI (в меню "Саг"), мультимедийным интерфейсом и соответствующие индикации на дисплее описаны в соответствующем руководстве по эксплуатации. Если в топл. баке слишком мало топлива (стрелка указателя уровня топлива находится в красной зоне), включить автономный отопитель не получится (галочка в MMI для функции "Немедленное включение автономного отопителя" и значок автономного отопителя на часах не включаются либо немедленно гаснут); 5. Панель управления и индикации БУ Climatronic -J255-. Получает сигналы управления по шине данных. При включении автономного отопителя через функцию "Таймер" или с помощью ДУ, принимает решение о том, в каком режиме включить автономный отопитель (автономная вентиляция или автономный отопитель). Чтобы автономный отопитель можно было включить с помощью функции "Таймер" или дистанционного управления (брелок), необходимо выбрать температуру выше "Lo" на панели управления и индикации блока управления Climatronic -J255-. Чтобы стекла могли быть очищены ото льда как можно быстрее, рекомендуется установить на блоке управления и индикации, блоке управления Climatronic -J255- по возможности высокую температуру перед выключением зажигания. Б/у и индикации, блок управления Climatronic -J255-использует в работе автономного отопителя последнюю установленную температуру и регулирует температуру в салоне в соответствии с заданной температурой. С 2010 модельного года для данного а/м система запуск/остановка предлагается для определенных двигателей в качестве доп. компл.. На таких а/м учитывать правильное исполнение панели управления и индикации климат. установки блока управления Climatronic -J255- и автономного отопителя. На а/м с системой запуска и остановки двигателя циркуляционный насос -V55- автономного отопителя во время реализации функции остановки получает сигналы управления от блока управления доп. отопителя -J364-. Запрос на включение -J364- поступает от панели управления и индикации климат, установки блока управления Climatronic -J255- по шине данных - V55-. В зависимости от выбранного режима работы ("автономный отопитель" или "автономная вентиляция") определенные сообщения о неисправностях, оказывающие негативное влияние на режим автономного отопителя/ автономной вентиляции, не сохраняются в памяти блока управления доп. отопителя -J364-. Поэтому при наличии жалоб на автономный отопитель считать также память неисправностей панели управления и индикации блока управления Climatronic -J255- с помощью Диагностического комплекса VAS 5051. После замены автономного отопителя обратите внимание на правильность адаптации нового автономного отопителя. При замене автономного отопителя с номером 8К0 ххх ххх, 8R0 ххх ххх или 4Н0 ххх ххх до индекса "А" на автономный отопитель с номером детали с номером 4Н0 ххх ххх начиная с индекса "В" необходимо активировать адаптацию для управляющего сигнала циркуляционного насоса -V55- с помощью БУ доп. отопителя -J364- в режиме работы климат, установки (для автономного отопителя с номером 4Н0 ххх ххх, начиная с индекса "В", данная функция отключена). Если - V55- на требование панели управления и индикации климат. установки БУ Climatronic -J255- от -J364- не активируется, при определенных исполнениях а/м (в зависимости от двигателя и периода производства) можно заявить о неисправностях вследствие низкой или недостаточной тепловой мощности. Если в а/м, в которых изготовителем установлен автономный отопитель с номером 4Н0 ххх ххх, начиная с индекса "В" (устанавливается с 2012 МГ), -V55- активируется на требование -J255- от -J364-, это также может приводить к рекламации; 6. Дисплей в комбинации приборов. Установлены в комбинации приборов. В зависимости от исполнения дополнительная комплектация "автономный отопитель" следует настроить через функцию "Адаптация" в блоке управления в комбинации приборов -J285-. Если в топл. баке слишком мало топлива (стрелка указателя уровня топлива находится в красной зоне), включить автономный отопитель не получится (галочка в MMI для функции "Немедленное включение автономного отопителя" и значок автономного отопителя на часах не включаются либо немедленно гаснут). В зависимости от рабочего состояния автономного отопителя (режим автономного отопления/вентиляции) или при выборе функции "Таймер" 1 из символов автономного отопления или автономной вентиляции будет постоянно управлять ся или будут мигать оба символа. Если установлено дистанционное радиоуправление автономным отопителем (дополнительная комплектация), то управлять б/у доп. отопителя -J364- можно с него. Затем ДУ передает через шину данных сообщение "Автономный отопитель / автономная вентиляция включена или выключена" на панель управления и индикации блока управления Climatronic -J255-. Затем панель управления и индикации решает, необходимо ли включение режима автономного отопителя для достижения заданной температуры или достаточно режима автономной вентиляции. Если автономный отопитель был активирован при помощи функции "Таймер" или дистанционного управления, а температура на -J255- установлена на отметку "Lo", то автономный отопитель включится только в том случае, если наружная температура станет ниже, чем температура в настоящее время, например 10°С. Если наружная температура при этой настройке больше чем прибл. 10 С, то включается только режим автономной вентиляции; 7. Дистанционное радиоуправление автономного отопителя. Для включения и выключения функции "Автономный отопитель" или "Автономная вентиляция" автономного отопителя. При нажатии клавиш загорается или мигает встроенная контрольная лампа. Чтобы пульт ДУ опознал нажатие кнопок и послал радиосигнал, соответствующая кнопка должна быть нажата не менее 1 секунд. Если заменяется автономный отопитель с б/у доп. отопителя -J364-, следует проверить как минимум работу одного пульта ДУ и при необходимости вновь настроить все пульты. После снятия источников питания необходимо по номеру запчасти на наклейке определить исполнение дистанционного (радио) управления. В зависимости от выбранного режима работы ("автономный отопитель" или "автономная вентиляция") определенные сообщения о неисправностях, оказывающие негативное влияние на режим автономного отопителя/автономной вентиляции, не сохраняются в памяти блока управления доп. отопителя -J364-. Поэтому при наличии жалоб на автономный отопитель считать также память неисправностей панели управления и индикации блока управления Climatronic -J255-. В настоящее время предусмотрен радиобрелок без дисплея для радиодистанционного управления автономным отопителем. В автономном отопителе с б/у доп. отопителя -J364- с номером детали 8хх ххх. ххх предусмотрена настройка только радиобрелоком без дисплея. С 10.2010 используются автономные отопители с -J364- с номером части 4хх ххх ххх, в этих автономных отопителях исполнение брелока (с или без дисплея) -J364-должно быть правильно закодировано. Это является верным и в том случае, когда в сервисной службе 1-J364- с номером детали 8хх ххх ххх заменяется другим -J364- с номером части 4хх ххх ххх. Следить за правильным соответствием радиобрелока ра-диодистанционного управления автономного отопителя радиоприёмнику автономного отопителя -R64- (различные исполнения в радиобрелоке с и без дисплея) и за правильным соответствием и кодировкой -J364-; 8. Дублирующая заводская табличка автономного отопителя. Кроме технических характеристик, указывает тип автономного отопителя. Приклеена изнутри на капот; 9. Глушитель шума ОГ автономного отопителя; 10. Глушитель шума всасываемого воздуха; 11. Автономный отопитель. С 2009 модельного года постепенно начинает оснащаться измененным кронштейном автономного отопителя, учитывать при замене автономного отопителя и кронштейна правильное соответствие. С 2010 модельного года для данного а/м система запуск/останрвка предлагается для определенных двигателей в качестве доп. компл,. На таких а/м учитывать правильное исполнение панели управления и индикации климат, установки блока управления Climatronic -J255- и автономного отопителя. А/м с системой запуска и остановки двигателя не подлежат оснащению автономными отопителями с номером детали 8К0 ххх ххх. На а/м с системой запуска и остановки двигателя циркуляционный насос -V55- автономного отопителя во время реализации функции остановки получает сигналы управления от блока управления доп. отопителя -J364-. Запрос на включение -J364- поступает от панели управления и индикации климат, установки блока управления Climatronic -J255- по шине данных - V55-. Если заменяется автономный отопитель или БУ доп. отопителя -J364-, следует проверить как минимум работу одного пульта ДУ и при необходимости вновь настроить все пульты. Если после замены автономного отопителя или блока управления доп. отопителя -J364- появляется сообщение о неисправности "установлен неправильный блок управления", убедиться, что в кодировке -J364- указан правильный тип топлива "дизель" или "бензин", при необходимости внести корректировку. В зависимости от выбранного режима работы ("автономный отопитель" или "автономная вентиляция") определенные сообщения о неисправностях, оказывающие негативное влияние на режим автономного отопителя/автоном-ной вентиляции, не сохраняются в памяти блока управления доп. отопителя -J364-. Поэтому при наличии жалоб на автономный отопитель считать также память неисправностей панели управления и индикации блока управления Climatronic -J255- с помощью диагн. комплекса VAS 5051. В автономном отопителе установлены следующие эл. узлы: Б/у доп. отопителя -J364-; Датчик температуры -G18-; Датчик пламени -G64-; Датчик температуры 2 доп. и автономного отопителя -G587-; Свеча накаливания отопителя -Q9-; Вентилятор подачи воздуха в камеру сгорания -V6-; Нагревательный элемент системы преднагрева топлива -Z66-; 12. Циркуляционный насос -V55-. Циркуляционный насос -V55- управляется б/у доп. отопителя -J364-. В зависимости от компл. а/м блок управления доп. отопителя -J364-может включить циркуляционный насос -V55- даже при выключенном автономном отопителе по запросу, принятому через шину данных (запрос, например, от блока управления двигателя или от панели управления и индикации блока управления Climatronic -J255-). А/м с системой запуска и остановки двигателя не подлежат оснащению автономными отопителями с номером детали 8К0 ххх ххх. На а/м с системой запуска и остановки двигателя циркуляционный насос -V55- автономного отопителя во время реализации функции остановки получает сигналы управления от блока управления доп. отопителя -J364-. Запрос на включение -J364- поступает от панели управления и индикации климат, установки блока управления Climatronic -J255- по шине данных - V55-; 13. Запорный клапан подачи ОЖ отопителя -N279-. В режиме автономного отопления управляется б/у доп. отопителя -J364-. В а/м с 4- или 6-цил. бензиновым двигателем запорный клапан подачи ОЖ отопителя -N279- может получать сигналы управления даже при выключенном автономном отопителе (например, при определенных регулировках с помощью панели управления и индикации блока управления Climatronic -J255-для блокировки подачи ОЖ в теплообменник климат, установки). Чтобы при работающем двигателе и получающем сигналы управления -N279- поток ОЖ из ГБЦ не прекращался полностью, контур циркуляции ОЖ некоторых а/м оснащается обратным клапаном. Подача сигналов управления на -N279- допускается только при определенной частоте вращения двигателя (на данный момент не выше 1200 об/мин.), поэтому учитывать правильное исполнение, кодировку и адаптацию автономного отопителя.
