Снятие
1. Снимите привод отопителя.

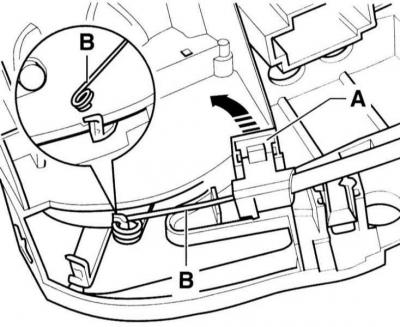

2. Отсоедините опору тяг (А).
3. Отсоедините тяги (В) у привода отопителя.
4. Снимите сопло района ног, обратитесь к подразделу Снятие и установка сопла района ног.
5. Подденьте отверткой и снимите скобы (А) опоры привода отопителя на кожухе отопителя.
6. Осторожно снимите тяги с рычагов (В) и (С).
Установка
7. Перед установкой проверьте тяги отопителя на легкость хода. При наличии заеданий или повреждений тяги замените.
Предупреждение: При сборке тяги отопителя закрепите хомутами и зажимами так, чтобы они не касались подвижных частей.
Соединение тросов с панелью управления отопителя

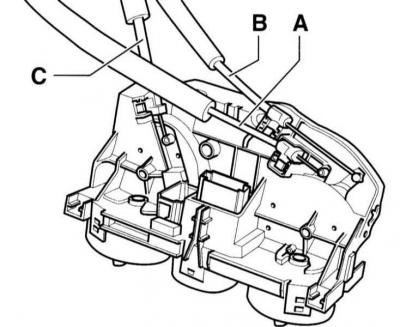

8. Соедините тросы (В) так, чтобы обмотка была обращена вниз.
9. Соедините зеленый трос (А) заслонки сопла размораживания стекол/района ног с рычагом привода отопителя. Зафиксируйте опору.
10. Соедините желтый трос (В) заслонки сопла размораживания стекол с рычагом привода отопителя. Зафиксируйте опору.
11. Соедините коричневый трос (С) заслонки сопла размораживания стекол с рычагом привода отопителя. Зафиксируйте опору.
12. Установите привод отопителя.
Соединение тросов с корпусом отопителя

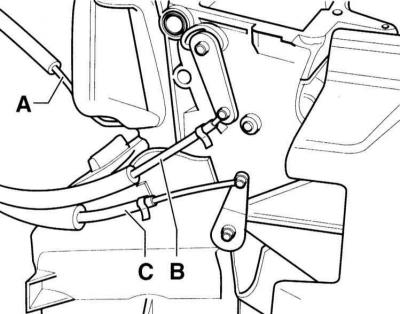

13. Соедините зеленый трос (А) с рычагом заслонки сопла размораживания стекол/района ног. Опору пока не фиксируйте.
14. Соедините желтый трос (В) с рычагом центральной заслонки.
15. Соедините коричневый трос (С) с рычагом температурной заслонки.
Регулировка тяг отопителя
16. Поверните ручку выбора температуры до упора в положение «kalt» («холодно»).

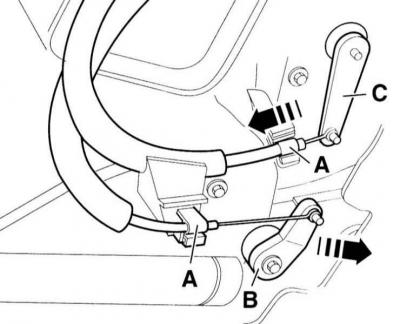

17. Слегка нажмите рычаг (В) на коробке отопителя в направлении стрелки. В этом положении закрепите тягу на опоре скобой (А).
18. Поверните ручку распределителя воздуха до упора в положение распределения воздуха к ветровому стеклу.
19. Слегка нажмите рычаг (С) центральной заслонки в направлении стрелки, обратитесь к иллюстрации в пункте 17. В этом положении закрепите тягу на опоре скобой (А).

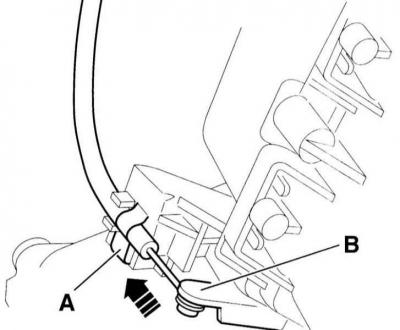

20. Нажмите рычаг (В) заслонки размораживания стекол/района ног в направлении стрелки и закрепите тягу на опоре скобой (А).
21. Поверните в разные стороны обе ручки между крайними упорами, они должны касаться обоих упоров.
22. Снимите сопло района ног, обратитесь к подразделу Снятие и установка сопла района ног.
