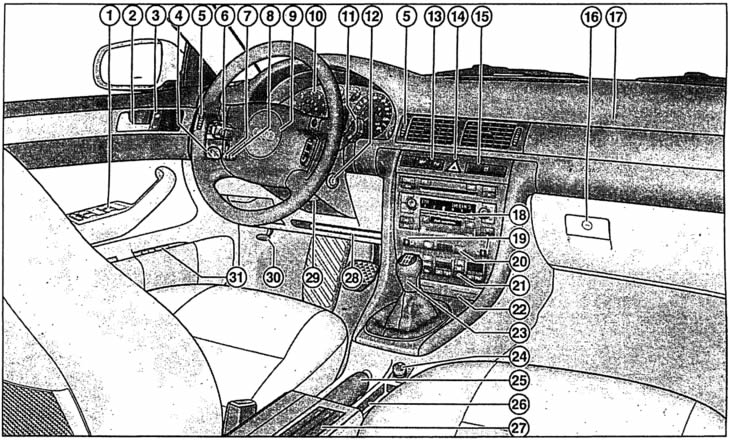

Рабочее место водителя
- 1 - электрические стеклоподъемники
- 2 - ручка двери
- 3 - выключатель центрального замка
- 4 - выключатель/переключатель света
- 5 - воздуховыпускные отверстия с рифленой рукояткой
- 6 - рычажный выключатель: указателей поворота и дальнего света; органы управления системой регулирования скорости
- 7 - освещение приборов
- 8 - регулятор угла наклона фар
- 9 - рулевое колесо со: звуковым сигналом; подушкой безопасности водителя;- органами управления радиосистемой; органами управления радиосистемой и телефоном; клавишами «типтроник»
- 10 - комбинация приборов
- 11 - рычажный выключатель: стеклоочистителя и стеклоомывателя; органы управления бортовым компьютером
- 12 - замок зажигания: бензинового двигателя; дизельного двигателя
- 13 - в зависимости от комплектации: выключатель солнцезащитной шторы; выключатель системы динамической стабилизации (ESP); выключатель устройства акустической помощи при парковке
- 14 - включатель аварийной световой сигнализации
- 15 - подстаканник
- 16 - запирающийся вещевой ящик
- 17 - подушка безопасности переднего пассажира
- 18 - в зависимости от комплектации: радио под пластиной; система навигации Plus (навигация, радио, проигрыватель компакт-дисков, ТВ/видео)
- 19 - регулятор обогрева сидений
- 20 - выключатель обогрева заднего стекла
- 21 - кондиционер
- 22 - пепельница с прикуривателем/ электрическая розетка
- 23 - рычаг переключения передач/управления: механической коробки передач; 5-ступенчатой автоматической коробки передач; «мультитроник»
- 24 - электрическая регулировка наружных зеркал
- 25 - стояночный тормоз
- 26 - в зависимости от комплектации: ниша; органы управления системой навигации; органы управления индикацией меню
- 27 - в зависимости от комплектации: ниша для хранения аудиокассет; вещевой отсек; штекерное соединение для факса и компьютера
- 28 - ниша для хранения папки с документами
- 29 - регулируемая рулевая колонка
- 30 - рукоятка отпирания капота
- 31 - клавиши запоминающего устройства сиденья водителя
Примечание: В случае заводской комплектации автомобиля радиосистемой, устройством для смены компакт-дисков или системой навигации к ним прилагается соответствующее руководство по эксплуатации.

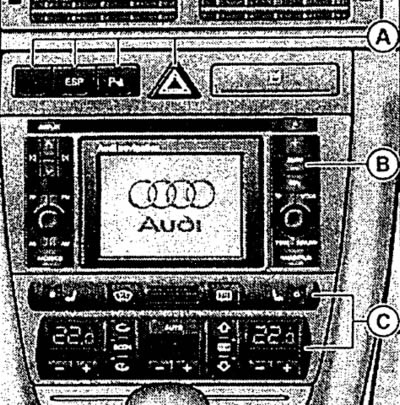

Центральная консоль
- А - ряд выключателей
- В - система навигации Audi Plus/ радиосистема Audi Symphony
- С - кондиционер и выключатели обогрева стекол/ сидений
Примечание: Некоторые из приведенных позиций входят в комплектацию только определенных модификаций или устанавливаются по заказу
Примечание: В системе навигации Audi Plus функции радио, проигрывателя компакт-дисков и телевизора интегрированы.
