Подъемно-сдвижная панель крыши (Audi A6 С5)

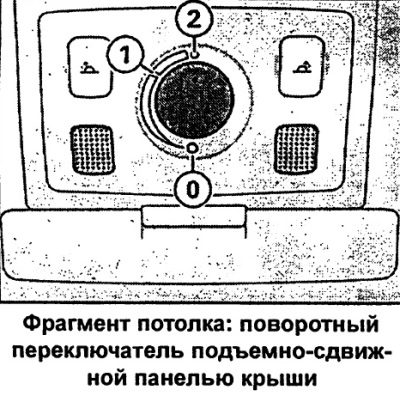

Управление подъемно-сдвижной панелью крыши осуществляется поворотным переключателем. Для отодвигания/задвигания панели переключатель может устанавливаться в несколько фиксированных положений. Переключатель работает только при включенном зажигании. Подъем панели возможен только при нахождении переключателя в положении 1.

Открывать и закрывать подъемносдвижную панель крыши можно в течение десяти минут и после выключении зажигания.

Однако поворотный переключатель сразу отключается после открывания одной из передних дверей.

Отодвигание/подъем

Комфортабельное положение

• Повернуть переключатель в положение 1 до точки сопротивления и фиксации переключателя.

Полное отодвигание

• Повернуть переключатель в положение 2.

Подъем

• Для полного подъема панели крыши нажать и отпустить переключатель при его нахождении в исходном положении 0. Более продолжительным нажатием переключателя панель можно установить в любое положение.

Комфортабельное положение крыши характеризуется меньшим шумом ветра по сравнению с полностью открытой крышей.


При отодвигании панели крыши автоматически открывается защищающая от солнечного воздействия штора. При закрытой панели крыши штору можно закрывать также рукой.

Солнцезащитную штору рекомендуется закрывать при стоянке автомобиля на солнце. Во время стоянки автомобиля или на случаи внезапного дождя (при закрытой солнцезащитной шторе) не забывать закрыть подъемносдвижную панель крыши.

Закрывание

Закрывание сдвигаемой панели

• Для закрывания панели крыши повернуть переключатель в положение 0.

Закрывание подъемной панели

• Оттянуть переключатель и удерживать его, пока подъемная панель не займет желаемое положение.
• Непродолжительным оттягиванием переключателя панель крыши закрывается автоматически. Повторным кратковременным воздействием на переключатель панель можно остановить в любом положении.

Защитное закрывание

Сдвигаемая панель крыши имеет за-щиту от перегрузок. Если ее не удастся закрыть в нормальном режиме, то это можно сделать непрерывным оттягиванием поворотного переключателя. Переключатель должен находиться в положении 0.

Внимание. Невнимательное или бесконтрольное закрывание подъемно-сдвижной панели чревато травматическими последствиями! Поэтому при покидании автомобиля всегда вынимать ключ зажигания из замка.

Комфортное запирание

Открытую подъемно-сдвижную панель крыши можно закрывать также снаружи.

• Удерживать вставленный в замок двери водителя ключ в положении запирания или нажимать кнопку запирания дистанционного радиоуправления до закрывания подъемно-сдвижной панели крыши.

Подъемно-сдвижная панель крыши с солнечной батареей

От элементов солнечной батареи осуществляется питание кондиционера в режиме работы вентилятора.


Управление панелью крыши соответствует приведенному выше описанию.

Внутренняя обивка жестко соединена с панелью крыши с солнечной батареей и поэтому ее нельзя сдвигать отдельно.

Аварийное закрывание

В экстренном случае сдвигаемую панель крыши можно закрыть механически.



Для доступа к серводвигателю сдвижной панели крыши снять плафон (стекло и корпус) следующим образом:

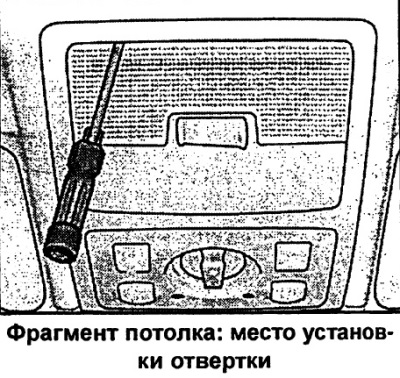

• Аккуратно вставить плоскую сторону входящей в комплект инструмента отвертки с задней стороны плафона.
• Аккуратно поддеть и отделить отверткой стекло плафона вниз.
• Установить отвертку также плоской стороной сзади сбоку в зазор между корпусом плафона и рамой.
• Аккуратно отделить корпус.
• Взять кривошипную рукоятку, расположенную с внутренней стороны крышки предохранителей.

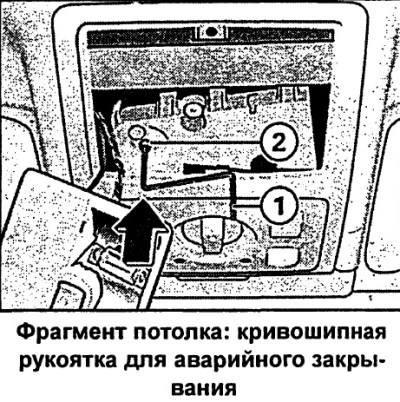

• Вставить кривошипную рукоятку 1 до упора во внутренний шестигранник 2, удерживая ее при этом.
• Вращением кривошипной рукоятки закрыть панель крыши.
• После этого установить вначале на место корпус плафона, а затем стекло.
• Устранить неисправность на предприятии Audi.
