Зняцце
1. Зніміце прывад ацяпляльніка.

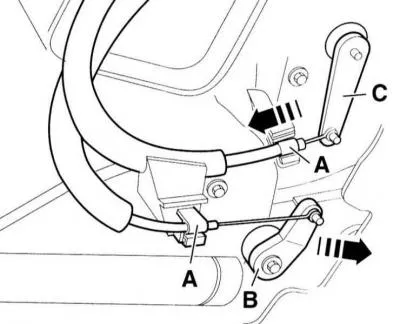

2. Адлучыце апору цяг (А).
3. Адлучыце цягі (У) у прывада ацяпляльніка.
4. Зніміце сопла раёна ног, звернецеся да падраздзела Зняцце і ўстаноўка сопла раёна ног.

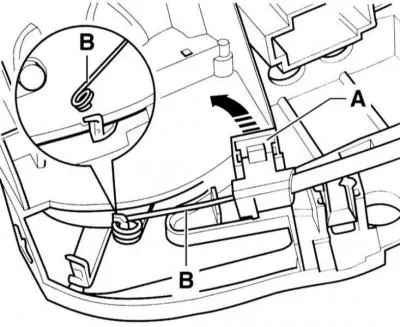

5. Паддзёньце адвёрткай і зніміце клямкі (А) апоры прывада ацяпляльніка на кажусе ацяпляльніка.
6. Асцярожна зніміце цягі з рычагоў (У) і (З).
Ўстаноўка
7. Перад усталёўкай праверце цягі ацяпляльніка на лёгкасць ходу. Пры наяўнасці заядання або пашкоджанняў цягі заменіце.
Папярэджанне: Пры зборцы цягі ацяпляльніка замацуеце хамутамі і заціскамі так, каб яны не дакраналіся рухомых частак.
Злучэнне трасоў з панэллю кіравання ацяпляльніка

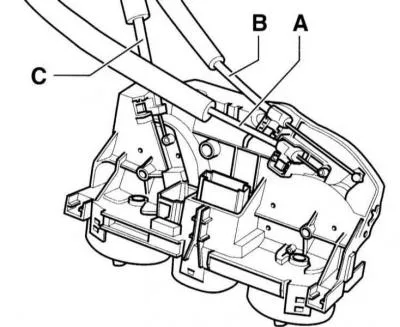

8. Злучыце тросы (У) так, каб абмотка была звернутая ўніз.
9. Злучыце зялёны трос (А) засланкі сопла размарожвання шклоў/раёна ног з рычагом прывада ацяпляльніка. Зафіксуйце апору.
10. Злучыце жоўты трос (У) засланкі сопла размарожвання шклоў з рычагом прывада ацяпляльніка. Зафіксуйце апору.
11. Злучыце карычневы трос (З) засланкі сопла размарожвання шклоў з рычагом прывада ацяпляльніка. Зафіксуйце апору.
12. Усталюеце прывад ацяпляльніка.

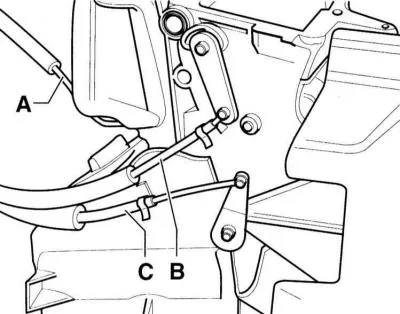

Злучэнне трасоў з корпусам ацяпляльніка
13. Злучыце зялёны трос (А) з рычагом засланкі сопла размарожвання шклоў/раёна ног. Апору пакуль не фіксуйце.
14. Злучыце жоўты трос (У) з рычагом цэнтральнай засланкі.
15. Злучыце карычневы трос (З) з рычагом тэмпературнай засланкі.
Рэгуляванне цяг ацяпляльніка
16. Павярніце ручку выбару тэмпературы да ўпора ў становішча "kalt" ("халодна").
17. Злёгку націсніце рычаг (У) на скрынцы ацяпляльніка ў напрамку стрэлкі. У гэтым становішчы замацуеце цягу на апоры клямарам (А).
18. Павярніце ручку размеркавальніка паветра да ўпора ў становішча размеркавання паветра да ветравога шкла.

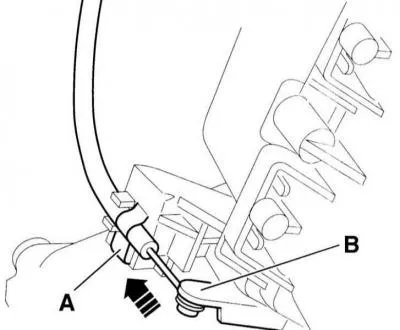

19. Злёгку націсніце рычаг (С) цэнтральнай засланкі ў напрамку стрэлкі, звярніцеся да ілюстрацыі ў пункце 17. У гэтым становішчы замацуеце цягу на апоры клямарам (А).
20. Націсніце рычаг (У) засланкі размарожвання шклоў/раёна ног у кірунку стрэлкі і замацуеце цягу на апоры клямарам (А).
21. Звярніце ў розныя бакі абедзве ручкі паміж крайнімі ўпорамі, яны павінны дакранацца абодвух упораў.
22. Зніміце сопла раёна ног, звернецеся да падраздзела Зняцце і ўстаноўка сопла раёна ног.
