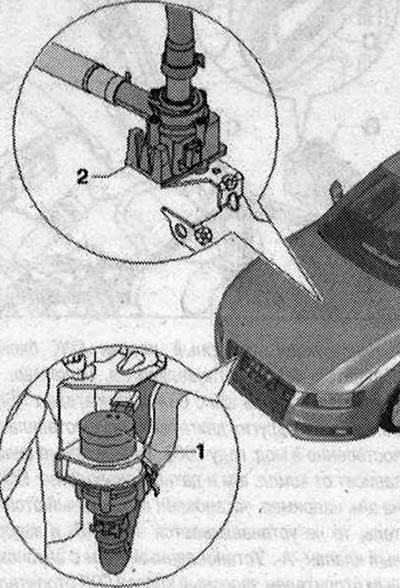

Элементы вне салона, комплект элементов "3". 1. Насос циркуляции ОЖ «V50» (водяной насос «V36»). «V50» «V36» устанавливается только на а/м с доп. комплектацией "автономным отопителем". На а/м с 6-цил. двигателем TFSI может в зависимости от компл. а/м на этом месте устанавливаться «V50-V36». В этих а/м с опциональным "автономным отопителем" циркуляционный насос берёт на себя «V55» функцию «V50» («V36»). В зависимости от исполнения панели управления и индикации климат, установки, блок управления Climatronic «J255» может обозначаться насосом циркуляции ОЖ «V50» в ведомом поиске неисправностей, а также водяным насосом «V36»; 2. Насос циркуляции ОЖ «V50» (водяной насос «V36»). «V50» («V36») устанавливается только на а/м с 2010 модельного года с доп. комплектацией "системой запуск/остановка", но без доп. компл. "автономным отопителем". На а/м с "системой запуск/остановка" и доп. комплектацией "автономным отопителем" «G50» («V36») не устанавливается. В этих а/м циркуляционный насос берёт на себя «V55» функцию «V50» («V36»). В зависимости от исполнения панели управления и индикации климат, установки, блок управления Climatronic «J255» может обозначаться насосом циркуляции ОЖ «V50» в ведомом поиске неисправностей, а также водяным насосом «V36».
Водяной циркуляционный насос «V50» (водяной насос «V36») на а/м с 4 цил. двигателем

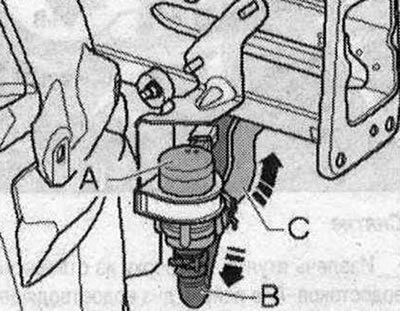

Инструкция. В зависимости от исполнения панели управления и индикации климат, установки, блок управления Climatronic «J255» может обозначаться насосом циркуляции ОЖ «V50» в ведомом поиске неисправностей, а также водяным насосом «V36». На а/м с 4-цил. двигателем и доп. комплектацией "системой запуск/остановка", но без доп. компл. "автономным отопителем" устанавливается («V50») «V36». Управление «V50» («V36») зависит от компл. и даты производства а/м. Для а/м с 4-цил. двигателем и доп. комплектацией "системой запуск/остановка", но без доп. компл. "автономным отопителем" насос циркуляции ОЖ «V50» («V36») «А» устанавливается, например, в область между двигателем и передней стенкой водоотводящего короба. На этом рисунке показано расположение для Audi А4 с 4-цил. двигателем TFSI 2010 модельного года. В зависимости от двигателя, типа а/м и времени производства насос циркуляции ОЖ «V50» (водяной насос «V36») «А» также может быть установлен и в другом месте (например, в водоотводящем коробе). При работающем «V50» («V36») ОЖ всасывается через шланг подачи ОЖ «В» (из мотора через теплообменник климат, установки и запорный клапан ОЖ «D») и через шланг подачи ОЖ «С» обратно направляется в двигатель (учесть направление движения «стрелки»).
«V50» («V36») при включенном зажигании, в зависимости от температуры ОЖ и настройки на блоке управления и индикации климат, установки, блоке управления Gimatronic «J255» управляется непосредственно с этого блока. В зависимости от исполнения а/м «V50» («V36») получает сигналы управления не только при активной "функции остановки", но и при работающем двигателе, например, при предварительном выборе температуры на "Тепло" на панели управления и индикации, блок управления Climatronic «J255» (индикация "HI" на дисплее панели управления и индикации климат, установки и Multi Media Interface). Управлениенасоса циркуляции ОЖ «V50» тогда осуществляется для поддержки насоса ОЖ двигателя. На а/м с "системой запуск-остановка" «V50» («V36») и запорный клапан ОЖ для Climatronic «N422» управляется прямо с панели управления и индикации климат, установки, блока управления Climatronic «J255». При сохранении неисправностей на этих узлах в панели управления и индикации климат. установки, блока управления Climatronic «J255» необходимо соблюдать исполнение, кодировку и адаптацию «J255». На а/м с опциональным "автономным отопителем" не устанавливается запорный клапан ОЖ для Climatronic «N422» и «V50» («V36»). В таких а/м эту функцию берут на себя компоненты автономного отопителя (запорный клапан ОЖ для отопителя «N₂79» и циркуляционный насос «V55»).
Водяной циркуляционный насос «V50» (водяной насос «V36») на а/м с 6-цил. бензиновым двигателем
Инструкция. В зависимости от исполнения панели управления и индикации климат, установки, блок управления Climatronic «J255» может обозначаться насосом циркуляции ОЖ «V50» в ведомом поиске неисправностей, а также водяным насосом «V36».

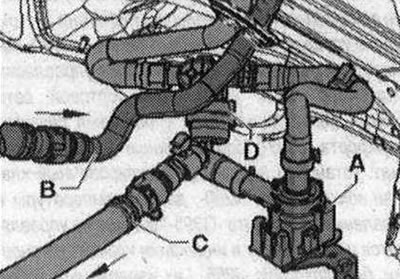

Для а/м с 6-цил. двигателем FSI (в 6-цил. двигателе TFSI в настоящее время не предусмотрено) и в других двигателях с доп. комплектацией (напр., в а/м с "системой запуск/остановка"), но без доп. компл. "автономным отопителем"устанавливается «V50» насос рециркуляции ОЖЛ/36-. Управление «V50» («V36») зависит от компл. и даты производства а/м. Для а/м с 6-цил. двигателем FSI без опционального "автономного отопителя" устанавливается «V50» («V36») «А», напр., в области мотора и правого лонжерона под правой фарой. На этом рисунке показано расположение для Audi А5 Coupe с 6-цил. двигателем FSI, на Audi Q5 имеются отклонения от этого расположения дета-лей/узлов. При работающем «V50» («V36») ОЖ всасывается через шланг подачи ОЖ «В» (из двигателя) и направляется через шланг подачи ОЖ «С» на теплообменник в кондиционере (учитывать «стрелки» направление движения).
Насос циркуляции ОЖ «V50» («V36») в зависимости от даты производства управляется через реле циркуляционного насоса «J160» (через тот же выход, что и запорный клапан ОЖ блока Climatronic «N422») или непосредственно от блока управления и индикации климат, установки, блока управления Climatronic «J255», который постепенно устанавливается с модельного года 2009. На а/м с реле циркуляционного насоса «J160» (напр., на а/м 2008 модельного года) осуществляется управление «V50» («V36») при включенном зажигании, если запорный клапан ОЖ Climatronic «N422» неправильно управляется (напр., при температурном режиме "тепло" на панели управления и индикации климат, установки, блока Climatronic «J255»). На а/м без реле циркуляционного насоса «J160» (постепенное внедрение с модельного года 2009) насос циркуляции ОЖ «V50» («V36») при включенном зажигании, в зависимости от температуры ОЖ и настройки на блоке управления и индикации климат, установки, блоке управления Climatronic «J255» управлялся непосредственно с этого блока. В зависимости от исполнения а/м «V50» («V36») получает сигналы управления не только при активной "функции остановки" (постепенное внедрение в качестве доп. компл. с 2010 модельного года), но и при работающем двигателе, например, при предварительном выборе температуры на "Тепло" на панели управления и индикации, блок управления Climatronic «J255» (индикация "HI" на дисплее панели управления и индикации климат, установки и Multi Media Interface). Управление насоса циркуляции ОЖ «V50» тогда осуществляется для поддержки насоса ОЖ двигателя. На а/м, на которых насос циркуляции ОЖ «V50-V36» и запорный клапан ОЖ для Climatronic «N422» управляются непосредственно от панели управления и индикации климат, установки, блока управления Climatronic «J255», на этих узлах сохраняются неисправности в панели управления и индикации климат, установки, блоке управления Climatronic «J255». Поэтому следует учитывать исполнение, кодировку и адаптацию «J255». На а/м с опциональным "автономным отопителем" не устанавливается запорный клапан ОЖ для Climatronic «N422» и «V50» («V36»). В таких а/м эту функцию берут на себя компоненты автономного отопителя (запорный клапан ОЖ для отопителя «N₂79» и циркуляционный насос «V55»).
