Инструкция. Если в климат, установке имеется неисправность, следует считать показания памяти неисправностей панели управления и индикации климат, установки, блока управления Climatronic -J255-. В случае индикации указания на считывание памяти неисправностей на другом блоке управления необходимо также считать память неисправностей данного блока управления (например, блок управления бортовой сети -J519-, центральный блок управления системы комфорта -J393-), определённые элементы климат. установки (например, регулировочный клапан компрессора -N280-, датчик температуры и давления хладагента -G395-) больше не управляются напрямую б/у и индикации климат, установки, б/у Climatronic -J255- / их измеряемые значения больше не обрабатываются напрямую б/у и индикации климат, установки, б/у Climatronic -J255-. Если неисправность не отображается, считать блок измеренных значений панели управления и индикации климат, установки, блока управления Climatronic-J255-, управлять неисправным компонентом можно через функцию Диагностика исполнительных элементов. В данном руководстве по ремонту функция "проверка электрооборудования" не описывается. При проведении эл. проверки с помощью функции "Geluehrte Fehlersuche/ведомый поиск неисправностей" можно найти указания по функциям, которые подлежат проверке. Зависимые от температуры значения сопротивления на разных датчиках температуры представлены в таблицах, которые можно вызвать с помощью функции. Описание эл. проверки различных серводвигателей содержится в разделе Ведомый поиск неисправностей.
Провести следующие работы после завершения ремонтных работ с помощью диагн. комплекса VAS 5051 в функции : опросить память неисправностей модуля управления и индикации климат, установки, блок управления Climatronic -J255- и при необходимости стереть отображённые неисправности. Проверить кодировку панели управления и индикации климат, установки, блока управления для Climatronic -J255-. Проверить адаптацию панели управления и индикации климат, установки, блока управления для Climatronic -J255-. Провести базовую настройку климат, установки.

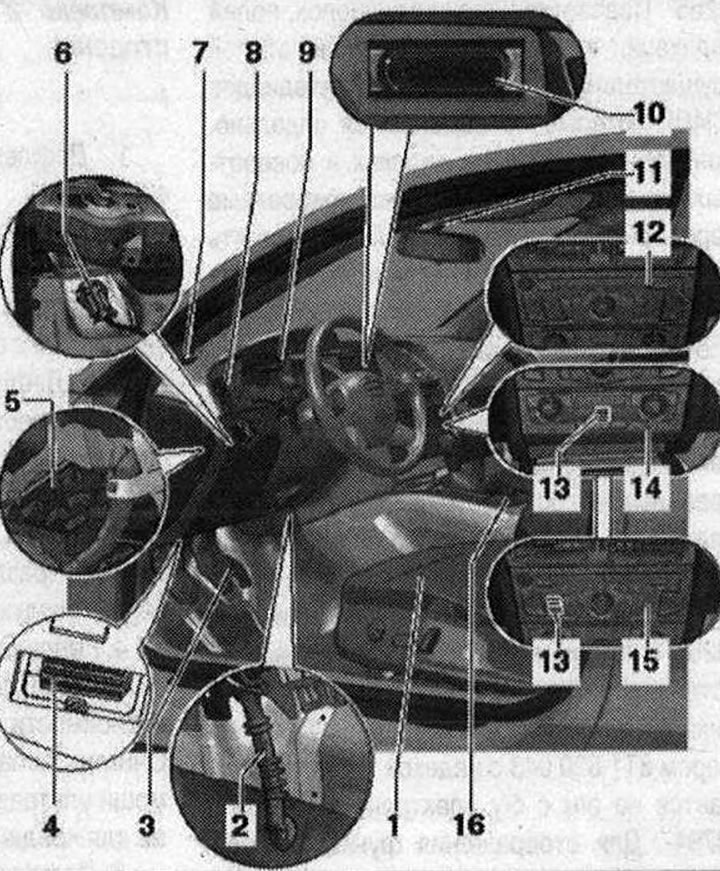

Комплекс "1" узлов и деталей с левой стороны 1. Левое сиденье (сиденье водителя) с деталями для обогрева и вентиляции обогрева сиденья (датчик температуры переднего левого сиденья -G344-, обогреваемое переднее левое сиденье -Z45-) и вентиляция сиденья (блок управления и разные вентиляторы). Обогрев и вентиляция сидений установлены не во всех а/м (дополнительная комплектация). Настройка обогрева и вентиляции сидений осуществляется на блоке управления и индикации климат, установки, блоке управления Climatronic -J255-. Управление обогревом и вентиляцией сидений отображается в блоке измеренных значений панели управления и индикации климат, установки, блока управления Climatronic -J255-. Управление обогревом и вентиляцией сидений осуществляется в зависимости от оснащения и исполнения а/м, через разные блоки управления (для -J519-, -Л 36- и -J521-, в зависимости от а/м). Если возникают условия, при которых обогрев или вентиляция сидений водителя или переднего пассажира не может быть включена, этот факт в форме ошибки сохраняется в блоке управления бортовой сети -J519-, в блоке управления регулировки положения сиденья и рулевой колонки с функцией памяти -Л 36- или в блоке управления регулировки положения сиденья переднего пассажира с функцией памяти -J521- (зависит от модели и компл. а/м). По шине данных для такого а/м в настоящее время на блок управления и индикации, блок управления Climatronic -J255- не посылается информация, которая должна считываться из памяти неисправностей в соответствующем блоке управления или в центральном блоке управления системы комфорта -J393-. Поэтому вначале, если появились рекламации к обогреву или вентиляции сидений, опростить память неисправностей блоков управления, которые управляют обогревом и вентиляцией сидений. На блоке управления и индикации климат, установки, блоке управления Climatronic -J255- устанавливается ступень обогрева и вентиляции сидений, эта настройка передается по системе шин данных на блок управления бортовой сети -J519-. Заданные температуры для разных ступеней обогрева и вентиляции сидений записываются в блоке управления бортовой сети -J519-. Поэтому в зависимости от исполнения -J519- и даты производства а/м при той же настройке на блоке управления и индикации климат, установки, блоке управления Climatronic -J255- заданная температура для обогрева и вентиляции сидений может быть разной (для -J519-); 2. Конденсатоотводчик слева (сторона водителя); 3. Дроссельная заслонка. Kick-Down-вы-ключение компрессора (через регулировочный клапан компрессора кондиционера -N280-) происходит по запросу блока управления двигателем (данные передаются через систему шин данных). В блоке измеренных значений панели управления и индикации, блока управления Climatronic -J255-, можно считать текущее состояние -N280-(климат. установки и в зависимости от двигателя системы впрыска и зажигания или системы предварительного накала и впрыска дизельных а/м); 4. Диагностическое подключение. Выполнить ведомый поиск неисправностей климат, установки; 5. Б/у бортовой сети -J519-. Управление различными деталями, напр., обогревом заднего стекла -Z1- осуществляется через центральный блок управления системы комфорта -J393-; 6. Датчик температуры переднего левого дефлектора -G385- (только на а/м с климат. установкой исполнения "Komfort"); 7. Дефлектор размораживателя / левое боковое стекло; 8. Левый дефлектор передней панели. Снять и установить дефлектор передней панели; 9. Б/у с индикаторной панелью на панели приборов -J285-. С датчиком наружной температуры -G106- в системе информирова ния водителя (FIS). При рекламации на высокое значение индикации датчика температуры наружного воздуха -G106- (из-за слишком высокого измеренного значения -G17-); 10. Устройство индикации переднего блока управления индикацией и информацией -J685-. Дисплей MMI. Различные варианты конструктивного исполнения и управления, в зависимости от варианта MMI и компл. а/м. На дисплее MMI отображаются выбранные на блоке управления и индикации, блоке управления Climatronic -J255-функции (и различные дополнительные функции климат, установки). Клавишей магнитолы -R- или блока управления мультимедийной системы -Е380- (в зависимости от оснащения а/м) можно вызывать различные дополнительные функции климат, установки и изменять её настройки. Обращать внимание на правильное соответствие, кодировку и адаптацию блока индикации и управления, блока управления Climatronic -J255- к переднему блоку управления и индикации -J523- /блоку управления электроникой связи 1 -J794- (разные исполнения, в зависимости от даты производства и компл. а/м). При неправильном соответствии, кодировке и адаптации некоторые функции климат. установки могут не отображаться и не выбираться на MMI. С 2010 модельного года для данного а/м система запуск/остановка предлагается для определенных двигателей в качестве доп. компл.. На а/м с системой запуск/остановка в зависимости от регулировки на панели управления и индикации, блок управления Climatronic -J255- препятствует функции остановки. Если, например, установлен режим работы "Defrost", то функция остановки недоступна, или выполнение функции остановки прерывается и запускается двигатель при выборе данного режима работы. Тоже самое верно при превышении заданного значения в режиме обогрева и охлаждения разницы между установленной заданной температурой и измеренной фактической температурой. На а/м с системой запуск/остановка в зависимости от оснащения и исполнения а/м устанавливается доп. насос ОЖ для функции остановки. На а/м с системой запуск/остановка могут быть установлены только панель управления и индикации, блок управления Climatronic -J255- с номером детали 8Т1 820 043 с индекса "AG"; 11. Датчик влажности воздуха -G355-(только на а/м с климат, установкой исполнения "Komfort"); 12. Радиоприемник -R-. В зависимости от оснащения а/м вместо магнитолы -R- может быть установлен блок управления мультимедийной системы -Е380-. Клавишей "Саг" можно вызывать различные дополнительные функции климат, установки и менять её настройки; 13. Вентилятор датчика температуры -V42- и датчик температуры передней панели -G56-. Установлено в блоке управления и индикации климат, установки, блоке управления Climatronic -J255-. Датчик температуры на панели приборов -G56- находится в блоке управления и индикации кондиционера, блок управления Climatronic -J255- (не заменяется отдельно). Если на а/м с климат, установкой исполнения "Komfort" неправильно установлена промежуточная деталь, воздуховоды к задним дефлекторам салона и воздуховод в центральной консоли сзади, то через точку соединения деталей может выходить теплый или холодный воздух и оказать влияние на регулирование климат, установки. Этот воздух всасывается вентилятором датчика температуры -V42- и измеренное значение датчика температуры комбинации приборов -G56- отличается от фактической температуры в салоне; 14. Модуль управления и индикации, блок управления Climatronic -J255- Вариант "Basis". Различные варианты (для а/м с обогревом сидений или без него, с левым или правым рулем, в зависимости от даты выпуска и компл. а/м). Датчик температуры на панели приборов -G56- находится в блоке управления и индикации кондиционера, блок управления Climatronic -J255- (не заменяется отдельно). Вентилятор датчика температуры -V42- установлен в блок управления и индикации климат, установки, блок управления Climatronic -J255-, отдельно он не меняется. Ведомый поиск неисправностей панели управления и индикации, блок управления Climatronic -J255-, следует проводить так, как описано. Обращать внимание и на дополнительные указания к панели управления и индикации климат, установки. Подсветка клавиш и тумблеров осуществляется с помощью светодиодов (LED), которые не заменяются отдельно. Контрольные лампы в кнопках и поворотных переключателях, а также поворотные переключатели и кнопки нельзя заменять отдельно; 15. Модуль управления и индикации, блок управления Climatronic -J255- Вариант "Komfort". Различные варианты (для а/м с обогревом/вентиляцией сидений или без них, в зависимости от даты выпуска и компл. а/м). Датчик температуры -G56- встроен в модуль управления и индикации, блок управления Climatronic -J255- (отдельно не заменяется). Вентилятор датчика температуры -V42- установлен в блок управления и индикации климат, установки, блок управления Climatronic -J255-, отдельно он не меняется. Ведомый поиск неисправностей панели управления и индикации, блок управления Climatronic -J255-, следует проводить так, как описано в разделе. Обращать внимание и на дополнительные указания к панели управления и индикации климат, установки, блок управления для Climatronic -J255-. Подсветка различных кнопок, полей индикации и поворотных переключателей осуществляется с помощью светодиодов (СИД), которые не заменяются отдельно. Контрольные лампы в кнопках и поворотных переключателях, а также поворотные переключатели и кнопки нельзя заменять отдельно. Обращать внимание на правильное соответствие, кодировку и адаптацию блока управления и индикации, блока управления Climatronic -J255- к переднему блоку управления и индикации -J523-/блоку управления электроникой связи 1 -J794-. При неправильном соответствии, кодировке или адаптации некоторые функции климат, установки могут не отображаться и не выбираться на дисплее MMI. Б/у и индикации -J255- с номером 8Т1 820 043 до индекса "S" устанавливаются на а/м с передним б/у и индикации -J523-. Б/у и индикации -J255- с номером 8Т1 820 043 с индекса "Т" устанавливается на а/м с б/у электроникой связи 1 -J794-. Для отображения функционирования и выбора различных функций необходимо провести кодировку и адаптацию в соответствии с комплектацией а/м; 16. Б/у мультимедийной системы -Е380-. В зависимости от оснащения а/м вместо блока управления мультимедийной системы -Е380- может быть установлена магнитола -R-. Клавишей "Саг" можно вызывать различные дополнительные функции климат, установки и менять её настройки. Для того чтобы разные функции климат, установки могли быть выбраны на -Е380- и отображаться на панели индикации переднего блока управления и индикации -J685-, нужно установить правильное исполнение блока управления и индикации, блока управления Climatronic -J255- и правильно его закодировать и адаптировать
Комплекс "2" узлов и деталей с правой стороны

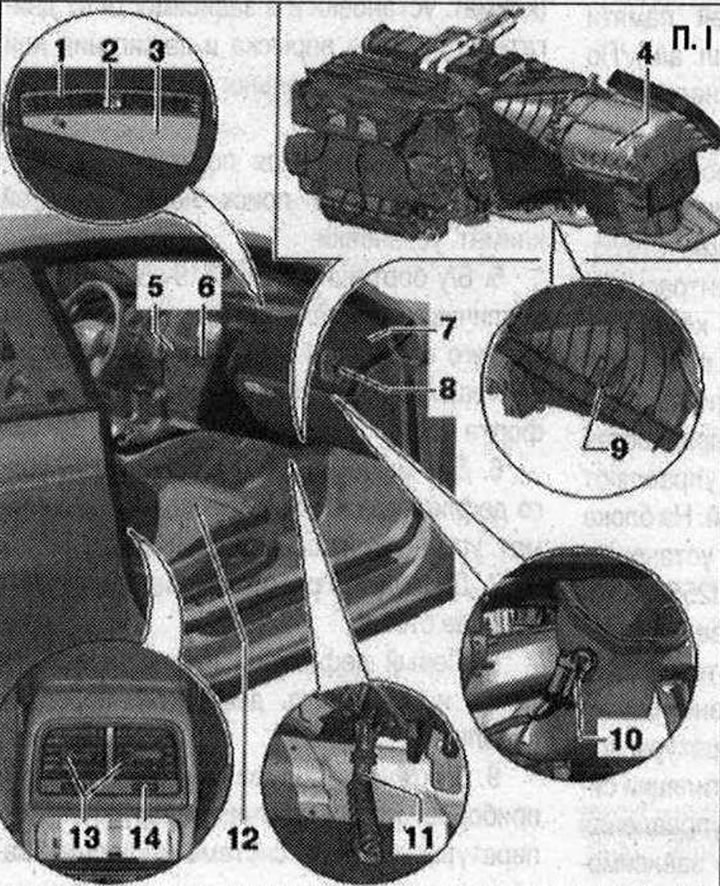

I 1. Дефлектор размораживателя/лобовое стекло; 2. Фотодатчик интенсивности солнечного излучения -G107-; 3. Дефлектор опосредованной вентиляции / крышка среднего динамика в передней панели. Дефлектор опосредованной вентиляции установлен только на а/м с климат, системой варианта "Komfort". На а/м с климат. установкой исполнения "Basis" установлена крышка, а отверстие в кондиционере закрыто (различные исполнения кондиционера и воздуховода под передней панелью); 4. Кондиционере испарителем и монтажными деталями. Различные исполнения в зависимости от исполнения и компл. а/м. Очистка испарителя кондиционера при помощи ультразвукового чистящего устройства для кондиционера -VAS 6189-; 5. Дефлектор панели приборов в центре слева; 6. Дефлектор передней панели в центре справа; 7. Дефлектор размораживателя / правое боковое стекло; 8. Правый дефлектор передней панели; 9. Микрофильтр (с фильтрующим элементом из активированного угля или без него). Соблюдать интервалы замены. Различные исполнения в зависимости от исполнения и компл. а/м; 10. Датчик температуры переднего правого дефлектора -G386- (только на а/м с климат, установкой исполнения "Komfort"); 11. Конденсатоотводчиксправа (сторона переднего пассажира); 12. Правое сиденье (сиденье переднего пассажира) с деталями для обогрева и вентиляции обогрева сиденья (датчик температуры переднего правого сиденья -G345-, обогреваемое переднее правое сиденье -Z46-) и вентиляция сиденья (блок управления и разные вентиляторы). Обогрев и вентиляция сидений установлены не во всех а/м (дополнительная комплектация). Настройка обогрева и вентиляции сидений осуществляется на блоке управления и индикации климат, установки, блоке управления Climatronic -J255-. Управление обогревом и вентиляцией сидений отображается в блоке измеренных значений панели управления и индикации климат. установки, блока управления Climatronic -J255-верка: диагн. комплекс VAS 5051 в функции "Ведомый поиск неисправностей". В зависимости от оснащения и исполнения а/м управление обогревом и вентиляцией сидений осуществляется через разные блоки управления (для -J519-, -J136- и -J521-, в зависимости от а/м). Если возникают условия, при которых обогрев или вентиляция сидений водителя или переднего пассажира не может быть включена, этот факт в форме ошибки сохраняется в блоке управления бортовой сети -J519-, в блоке управления регулировки положения сиденья и рулевой колонки с функцией памяти -Л 36- или в блоке управления регулировки положения сиденья переднего пассажира с функцией памяти -J521- (зависит от модели и компл. а/м). По шине данных для такого а/м в настоящее время на блок управления и индикации, блок управления Climatronic -J255- не посылается информация, которая должна считываться из памяти неисправностей в соответствующем блоке управления или в центральном блоке управления системы комфорта -J393-. Поэтому вначале, если появились рекламации к обогреву или вентиляции сидений, опростить память неисправностей блоков управления, которые управляют обогревом и вентиляцией сидений. На блоке управления и индикации климат. установки, блоке управления Climatronic -J255- устанавливается ступень обогрева и вентиляции сидений, эта настройка передается по системе шин данных на блок управления бортовой сети -J519-. Заданные температуры для разных ступеней обогрева и вентиляции сидений записываются в -J519-. Поэтому в зависимости от исполнения -J519- и даты производства а/м при той же настройке на блоке управления и индикации климат, установки, блоке управления Climatronic - J255- заданная температура для обогрева и вентиляции сидений может быть разной (для блока управления бортовой сети -J519-); 13. Дефлектор центральной консоли задний. Устанавливается только с климат, установкой исполнения "Komfort" (с климат, установкой исполнения "Basis" отверстие в центральной консоли закрыто); 14. Потенциометр выбора температуры сзади -G538-. Устанавливается только с климат, установкой исполнения "Komfort" (с климат, установкой исполнения "Basis" отверстие в центральной консоли закрыто). Потенциометр выбора температуры, задний -G538- является составной частью дефлектора, отдельно замене не подлежит
