Рамка радиатора, серв. положение
Указание: Для сервисного положения не следует отсоединять или открывать магистрали или контуры, например, охлаждения двигателя, климат. установки и т.п. При установке рамки радиатора необходимо, чтобы магистрали и кабели не были сдавлены или пережаты в местах крепления.

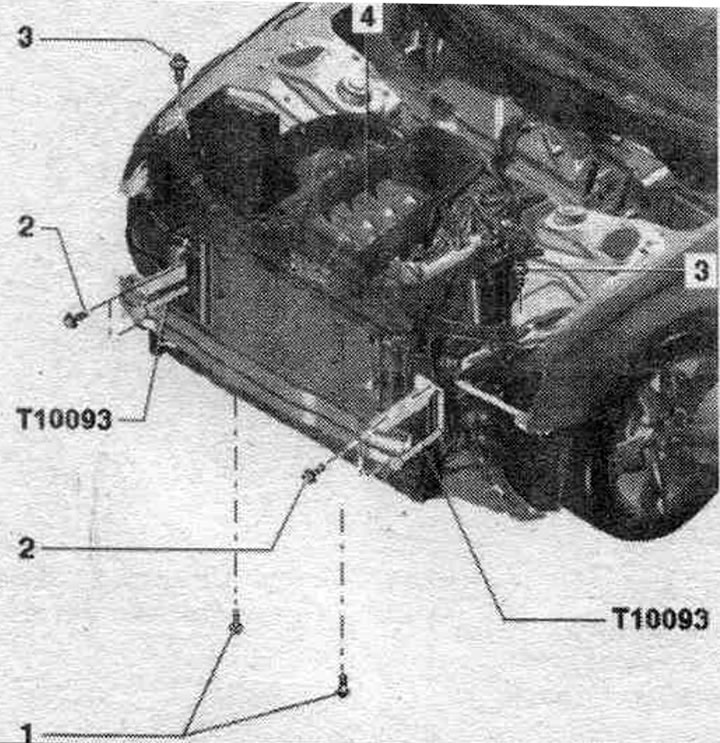

1. Рамка радиатора. На а/м с адаптивным круиз-контролем (АСС) доп. учитывать следующее. Если рамка радиатора снимается и повторно устанавливается или проведены изменения на держателе «АСС», то необходима юстировка адаптивного круиз-контроля. Отсоединить АКБ. Снять передний бампер. Снять верхнюю обшивку рамки радиатора. Отвернуть болты нижнего шумоизоляционного экрана на бампере. Отсоединить трос в оболочке капота в точке крепления. Отвернуть болты расшир. бачка. Извлечь расшир. бачок из крепления вверх. Отсоединить штекерные разъемы фар. На а/м с интеркулером доп. отсоединить напорные шланги. Отвернуть нижние болты справа и слева от лонжерона. Ввернуть направляющие стержни «Т10093» слева и справа снаружи в свободные резьбовые отверстия. Вывернуть остальные болты. Переместить вперед рамку радиатора вместе с расшир. бачком, не растянув магистрали, на направляющие стержни. Установка в обратном порядке. После установки следует проверить регулировку фар и при необходимости отрегулировать фары.
2. Болт: 6 Нм; не откручивать для сервисного положения.
3. Болт: в свободные резьбовые отверстия слева и справа снаружи ввинтить направляющие стержни «Т10093»; 30 Нм.
4. Болт.

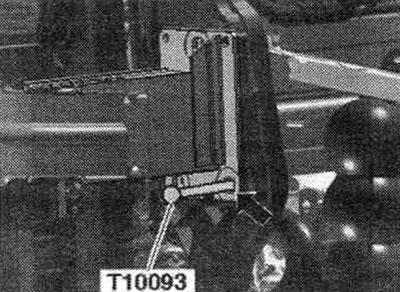

Ввернуть направляющие стержни «Т10093»
Как показано на рис., ввернуть направляющие стержни снизу на кронштейне в лонжерон.

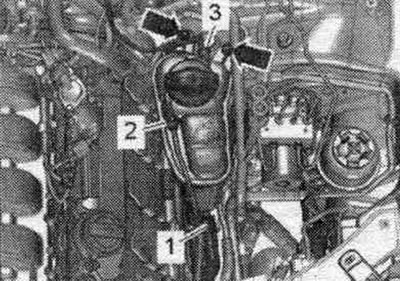

Отворачивание болтов расшир. бачка
До перемещения рамки радиатора вперед следует отвернуть гайки «стрелки» расшир. бачка и переместить его снизу вверх из втулки. При установке затянуть болты моментом 5 Нм.
