Крышка багажника Седан — снятие, установка и регулировка (Audi A4 B8)

Оглавление: Крышка багажника Седан ↓ Регулировка упоров ↓ Регулировка двери багажника ↓ Пружина шарнира багажника ↓ Точки крепления пружины ↓ Снятие кабельного канала шарнира… ↓ Снятие и установка замка двери… ↓ Снятие и установка уплотнения ↓ Регулировка багажника ↓

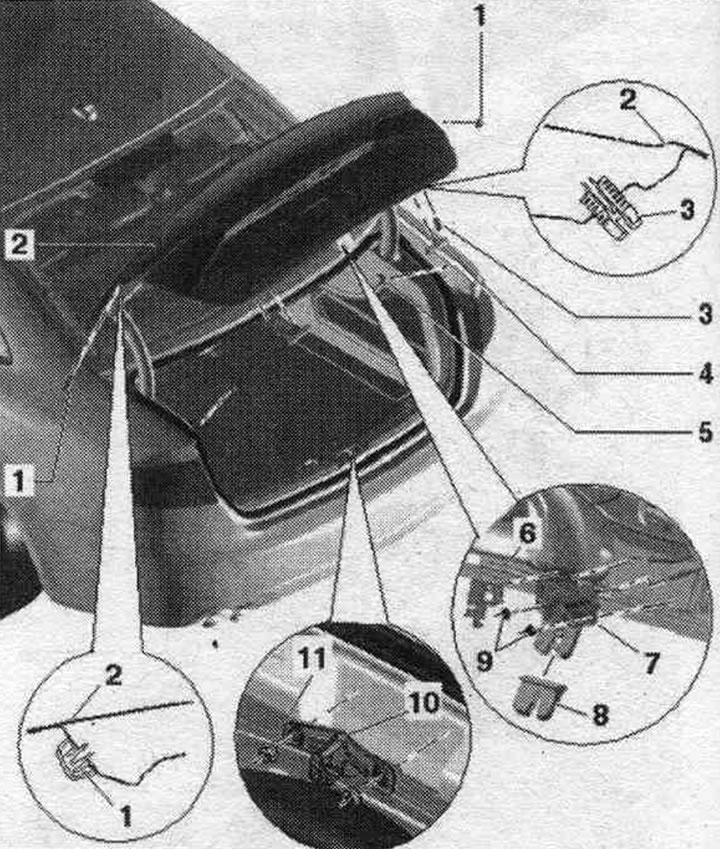

Крышка багажника Седан

1. Упор: со стороны багажника.
2. Крышка багажника: снятие: снять облицовку крышка багажника, отсоединить и извлечь эл. провода из крышки, со стороны багажника ослабить заднюю гайку на шарнире, отвернуть обе боковые гайки, снять крышку багажника; установка: в обратной последов.; регулировка: отрегулировать высоту спереди и длину багажника при помощи шарнира, провести регулировку по высоте над замком багажника, выровнять крышку багажника сбоку или в соответствии с зазорами, регулировка буферов. Перед снятием на а/м с несъемной зад. стенкой предварительно следует отсоединить трос в оболочке для аварийного открывания замка крышки и снять его с крышки.
3. Регулируемый упор.
4. Упор: со стороны багажника.
5. Упор: со стороны кузова.
6. Накладка: установлена на замок багажника.
7. Замок багажника: для снятия выкрутить болты с неспадающей шайбой и снять тросовую тягу.
8. Облицовка замка крышки: снять перед снятием облицовки багажника: при установке облицовка должна надежно зафиксироваться в замке багажника.
9. Гайка: 21 Нм.
10. Запорная скоба: регулировка: болты с неспадающей шайбой затянуть рукой (запорная скоба должна быть выдвинута вверх), закрыть осторожно крышку багажника, чтобы она сзади располагалась заподлицо с боковинами, осторожно открыть крышку и затянуть винты.
11. Гайка: 21 Нм.

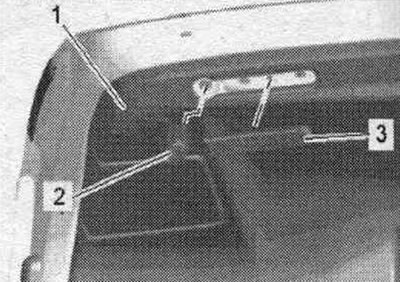

Регулировка упоров

Закрыть крышку багажника. При правильно установленной и закрытой крышке багажника регулировочные упоры «2» должны слегка прилегать к кузову. При необходимости регулировочные упоры выворачиваются и вворачиваются в соответствии с базовым положением багажника. Упоры «3» должны устанавливаться со щелчком, облицовка багажника «1» должна быть установлена. Проверить зазоры.

Регулировка двери багажника

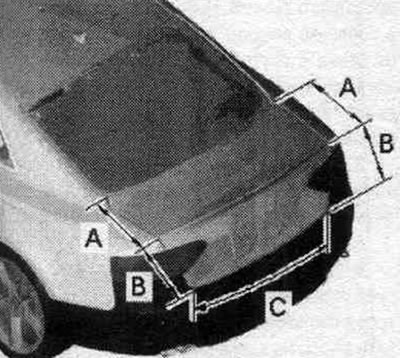

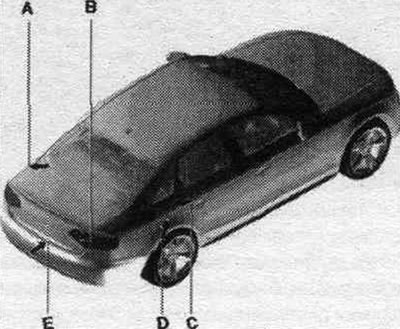

Величины зазоров

Зазоры можно проверить с помощью шаблона «3371».

В зоне «А» = 3,5 + 0,5 мм.
В области «В» = 3,7±0,5 мм.
В области «С» = 5,0 + 0,5 мм.

Регулировка по высоте

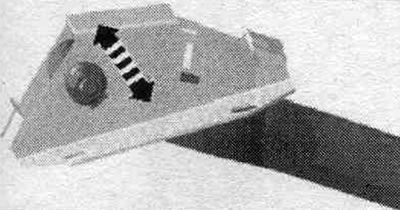

Отрегулировать крышку багажника по высоте можно, ослабив гайку и сдвинув крышку в направлении стрелки.

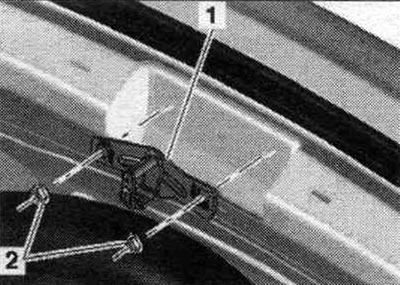

При установленном шарнире необходимо снять заднюю полку. При установленной зад. полке снять пружины с шарнира. Отвернуть шарнир под зад. полкой, ослабить гайку на шарнире и переместить крышку соответствующим образом. После per. затянуть гайку на шарнире моментом 20 Нм. Установить шарнир, а также пружину и, при необходимости, газовый упор. Отрегулировать крышку сзади по высоте можно, сдвинув скобу замка «1». Ослабить гайку «2», сдвинуть соответствующим образом скобу замка и затянуть гайки с указанным мом. затяжки.

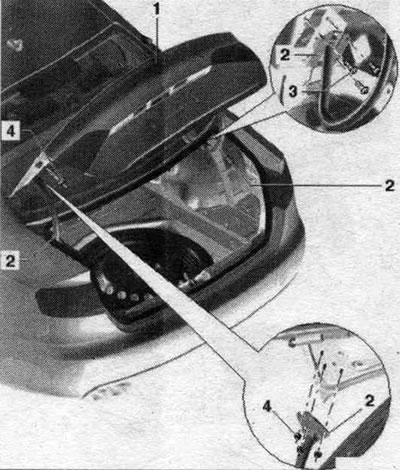

Снятие и установка шарнира багажника

1. Крышка.
2. Шарнир багажника: снятие: со стороны багажника ослабить заднюю гайку, отвернуть обе боковые гайки, отвернуть болты под зад. полкой и снять шарнир; установка: вставить шарнир под заднюю полку и зафиксировать гайками, насадить крышку багажника на шарнир и зафиксировать гайками, подсоединить пружину и газовый упор, осторожно закрыть крышку багажника, выровнять крышку багажника сбоку и в продольном направлении.
3. Болт: 21 Нм.
4. Гайка: 21 Нм.

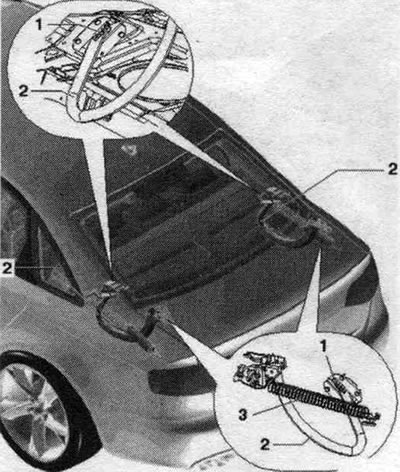

Пружина шарнира багажника

1. Демпфирующий элемент: не является запчастью.
2. Шарнир багажника.
3. Пружина: учитывать точки крепления.

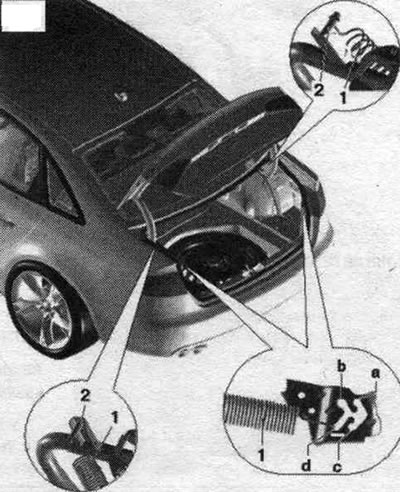

Точки крепления пружины

1. Пружина: установка: установить пружину при открытой крышке багажника сначала со стороны шарнира, а затем со стороны кузова, с левой стороны а/м проушина пружины на крепежном болте должна быть обращена вниз, как на рис., с правой стороны а/м - вверх; точки крепления на кузове: с правой стороны закрепить пружину в точке «а», с левой стороны после монтажа закрепить концевой упор багажника и пружину в точке «d».
2. Крепежные болты: учитывать различное направление установки пружины слева и справа; проушина пружины с левой стороны обращена вниз, с правой стороны - вверх.

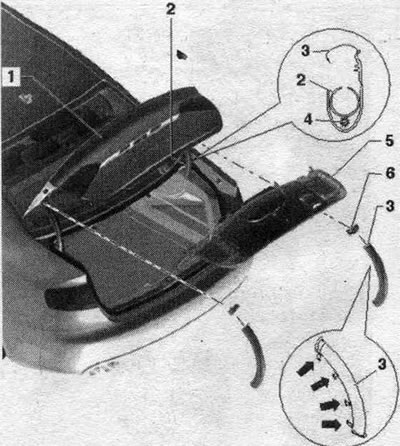

Снятие кабельного канала шарнира багажника

1. Крышка.
2. Шарнир багажника.
3. Кабельный канал: разжать фиксаторы «стрелки» и снять кабельный канал с шарнира багажника.
4. Электрический кабель.
5. Облицовка багажника.
6. Проставка: только после снятия можно снять облицовку багажника; снять с крышки.

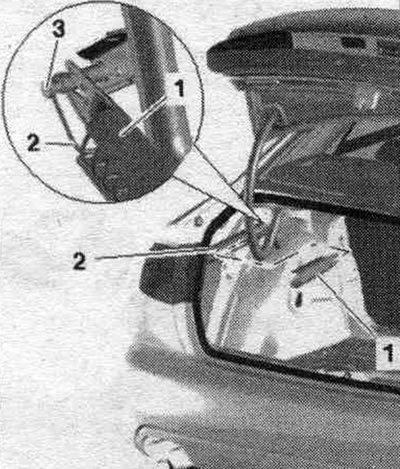

Снятие накладки пружины

Отсоединить накладку пружины сбоку и снять крепежный болт по направлению вниз.

Снятие газонаполненного амортизатора

Крепежные пружины «стрелка» на газонаполненном амортизаторе «1» приподнять небольшой отверткой и снять с болта с шаровой головкой «2».

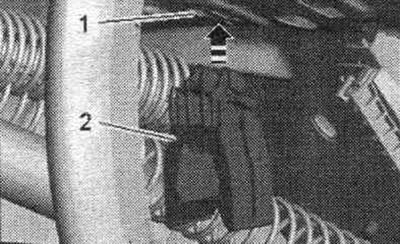

Концевой упор шарнира багажника

Для снятия сдвинуть фиксатор на зажиме в сторону. Закрепить концевой упор «2» под зад. полкой «1» в направлении стрелки. При этом фиксатор на зажиме должен защелкнуться.

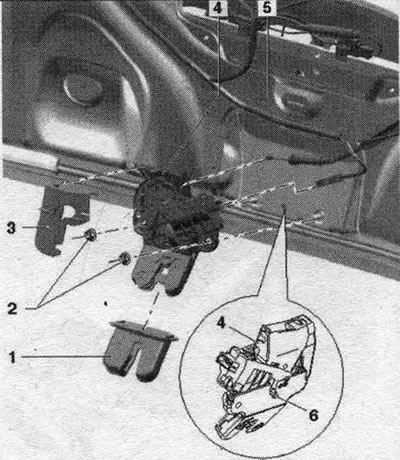

Снятие и установка замка двери багажника

1. Накладка: до снятия облицовки багажника снять ее с замка.
2. Гайка: 21 Нм.
3. Облицовка замка крышки: при установке накладка должна зафиксироваться в замке крышки со слышимым щелчком.
4. Замок багажника: перед снятием демонтировать накладку замка крышки; облицовка двери багажника снята, отсоединить штекерный разъем, при необходимости отсоединить тросовую тягу аварийного открывания, выкрутить гайки и снять замок крышки, извлечь замок багажника зажимом из центрального отверстия.
5. Центральное отверстие.
6. Центровочный зажим: для установки замка багажника вдавить его в центральное отверстие зажимом.

Аварийное открывание замка крышки

Устройство аварийного открывания устанавливается только на а/м с несъемной зад. стенкой.

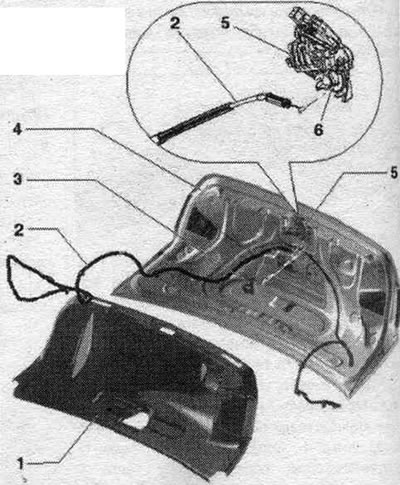

Прокладывание со стороны крышки

1. Облицовка багажника.
2. Трос в оболочке: до снятия разблокировать крышку замка крышки, предварительно снять с опоры в замке багажника, затем отсоединить от приводного рычага. При установке нового троса в оболочке следует прокладывать его, начиная от замка с внутренней стороны крышки вдоль шарнира крышки в салон. Зажимы троса в оболочке имеют предварительное положение и вставляются в соответствующие отверстия.
3. Накладка: разблокировать.
4. Крышка: при снятии багажника высвободить трос в оболочке и извлечь его из шарнира.
5. Замок багажника.
6. Приводной рычаг аварийного открывания: при установке предварительно подсоединить трос в оболочке к приводному рычагу, затем вдавить в упор на замке крышки.

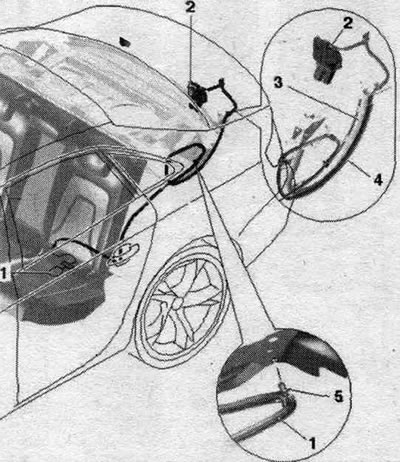

Прокладывание со стороны кузова

1. Трос в оболочке: прокладывать, начиная от замка крышки по шарниру крышки в салон, как на рис.
2. Замок багажника.
3. Шарнир багажника.
4. Накладка: установить на шарнире крышки и закрепить с обратной стороны при помощи выступов; трос в оболочке должен правильно быть проложен в облицовке.
5. Зажим: пистоны имеют предварительное положение и должны вставляться в соответствующие отверстия.

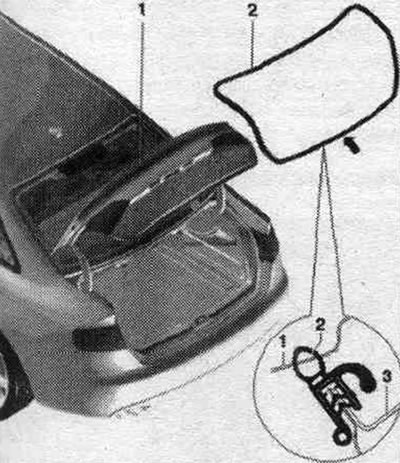

Снятие и установка уплотнения

1. Крышка багажника.
2. Уплотнение крышки: для демонтажа извлечь уплотнение из отбортовки кузова; при установке уплотнения из вулканизированной резины выровнять его стыком «стрелка» уплотнения по центру а/м; установить уплотнение на фланец кузова с помощью надавливания на него по периметру, начиная со стыкового зазора.
3. Отбортовка кузова.
