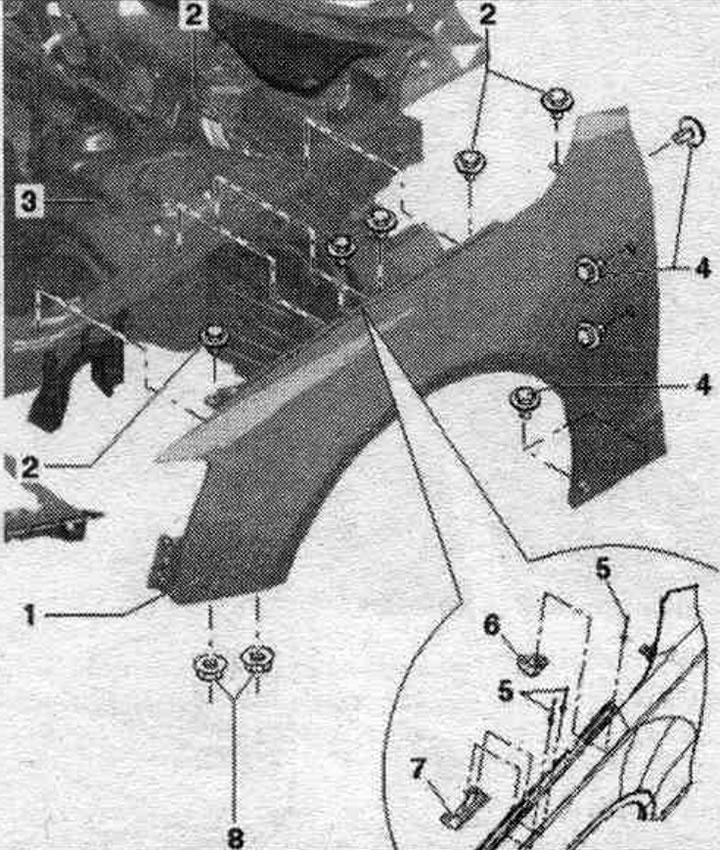

Крыло
1. Крыло: снятие: снять бампер впереди, снять подкрылок, снять торцовку крыла, вывернуть болты «2», «4» и гайки «7» и снять крылья; установка: в обратной последов.
2. Болт: 10 Нм.
3. Кронштейн крыла.
4. Болт: 8 Нм.
5. Глухая заклепка.
6. Задний кронштейн: соединен заклепками с крылом.
7. Передний кронштейн: соединен заклепками с крылом.
8. Гайка: 4 Нм.

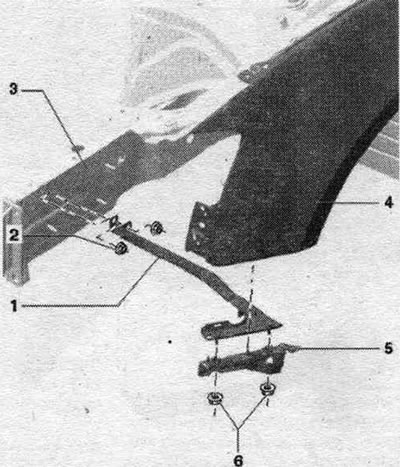

Распорка крыла
1. Растяжка: снять бампер и отвести подкрылок в сторону в области растяжки, для снятия вывернуть болты «2».
2. Гайка: 8 Нм. С правой стороны растяжка закреплена болтами, которые затянуты моментом 10 Нм.
3. Лонжерон.
4. Крыло.
5. Крепление облицовки бампера.
6. Гайка: 4 Нм.

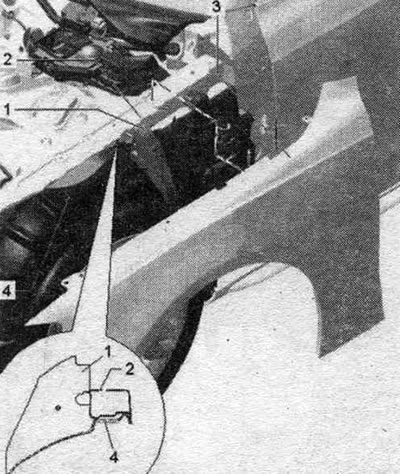

Уплотнение для крыла
1. Прокладка: самоклеющаяся; снять защитную пленку и установить уплотнение на кронштейн крыла под подкрылком, как на рис.
2. Кронштейн крыла: установить уплотнение на кронштейн крыла между подкрылком и внутренней стороной крыла.
3. Крыло.
4. Подкрылок.

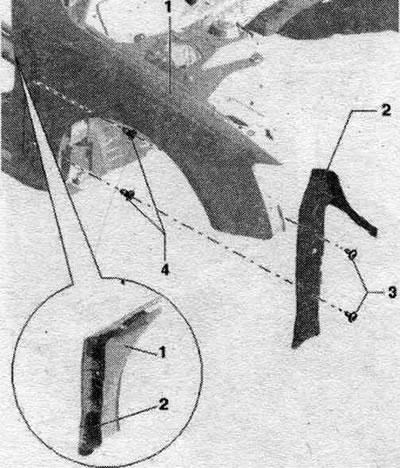

Снятие и установка торцовки крыла
1. Крыло.
2. Торцовка крыла: снять пер. колесо, снять заднюю часть подкрылка, отвернуть бачок стеклоомывателя с левой стороны, вывернуть болты «3», разблокировать в заднем кронштейне крыла и извлечь торцевую часть по направлению вниз.
3. Болты: 1,5 Нм.
4. Зажим: 2х.

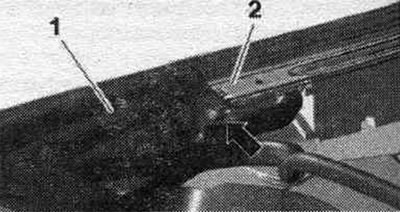

Разблокировка торцевой части
До перемещения торцевой части «1» вниз предварительно следует разблокировать ее в кронштейне «стрелка» крыла «2».
