Капот — снятие, установка и регулировка (Audi A4 B8)

Оглавление: Капот ↓ Снятие и установка крюка ↓ Снятие и установка замка капота ↓ Снятие и установка шарнира капота ↓ Снятие и установка газового упора ↓ Снятие и установка уплотнения ↓ Трос с оболочкой замка капота ↓ Снятие приводного рычага ↓

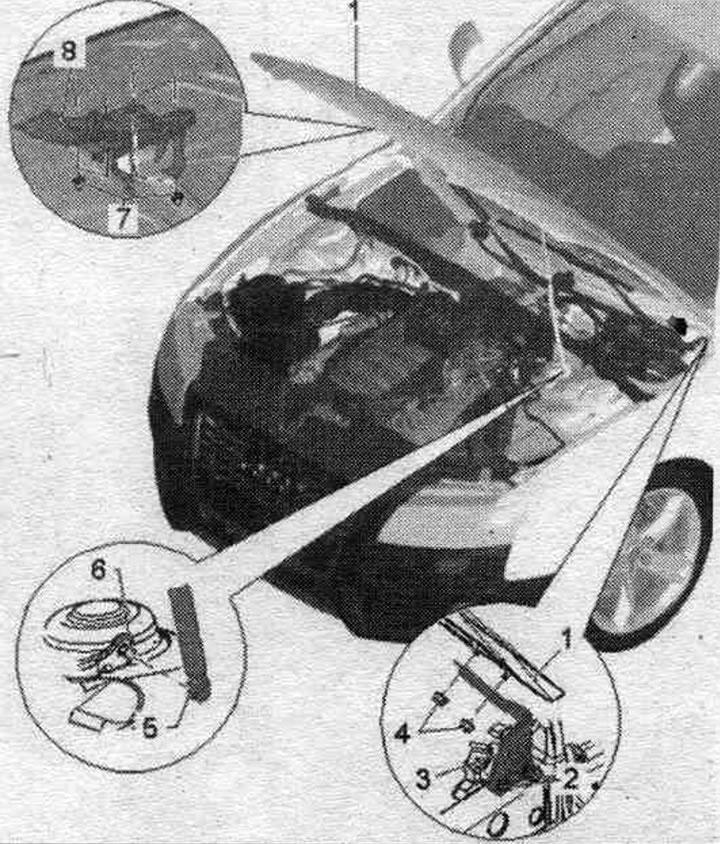

Капот

1. Капот: снятие: снять газовый упор с капота, открутить гайки «4» на верхней петле крышки, снять капот; установка: в обратной последов.; регулировка: выровнять капот между крыльями, отрегулировать капот по высоте над нижней частью замка капота, выровнять капот относительно крыльев с помощью упоров.
2. Болты: 21 Нм.
3. Шарнир багажника: для снятия и установки капот необходимо снять или надежно подпереть; снятие: снять газовый упор, отвернуть болты «2» и гайки «4»; установка: в обратной последов.
4. Гайка: 21 Нм.
5. Газовый упор: труба газового амортизатора устанавливается на кузове.
6. Шаровой палец: 21 Нм.
7. Гайка: 8 Нм.
8. Крюк.

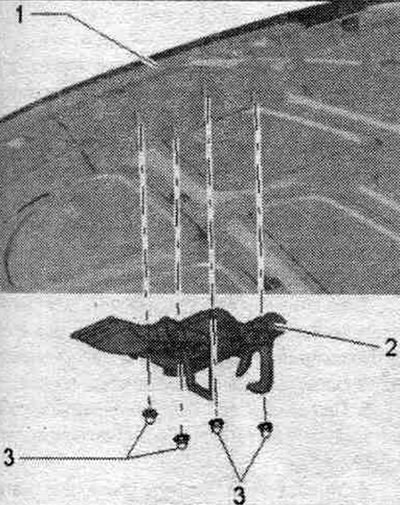

Снятие и установка крюка

Выкрутить гайки и снять стопорный крюк.

Снятие и установка замка капота

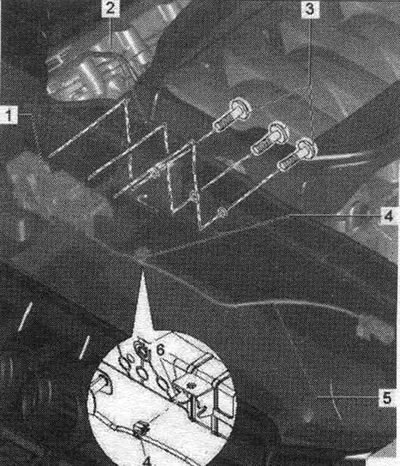

1. Замок багажника: отсоединить верхнюю накладку бампера и отжать в сторону, отсоединить тросовую тягу замка крышки на муфте, отсоединить штекерный разъем, вывернуть винты «1» и «2». Для per. капота по высоте замок капота перемещается вверх или вниз.
2. Рамка радиатора.
3. Болт: 11 Нм.
4. Зажим: насадить зажим с эл. проводом на язычок на рамке радиатора.
5. Электрический провод замка капота.
6. Накладка.

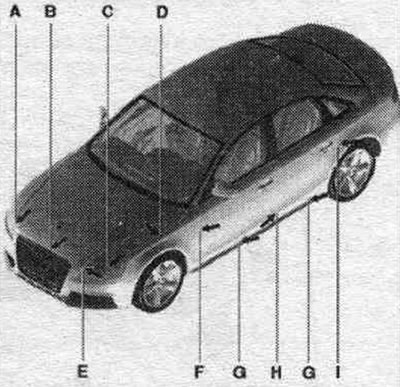

Размеры зазоров капота

Размер А = 5,0 мм. Размер В = 4,5 мм. Размер С = 5,0 мм. Размер D = 3,0 мм. Размер Е = 4,5 мм.

Снятие и установка шарнира капота

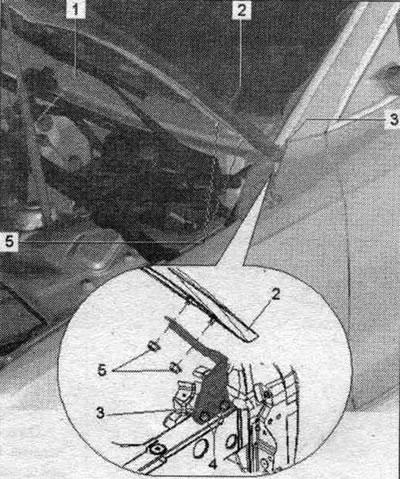

1. Газовый упор: подвесить трубку газового упора со стороны капота.
2. Капот.
3. Гайка: 21 Нм.
4. Петля крышки капота: перед снятием петли установить крышку на опоры и/или зафиксировать от падения, снять газовый упор, отвернуть болты «4» и гайки «5»; установка: в обратной последов.
5. Гайка: 21 Нм.

Брус безоп. для per. высоты

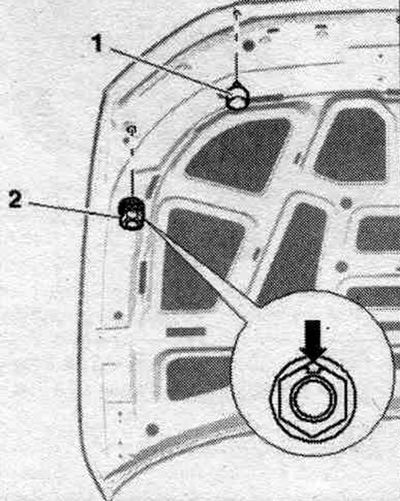

Регулировочные упоры «2» используются для peг. крышки по высоте.

Регулировочные упоры «2» должны при закрытом капоте прилегать к рамке радиатора. Резиновые упоры «1» служат в качестве защиты от удара.

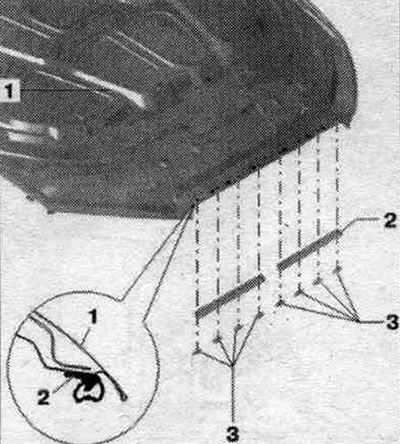

Замена защитных упоров капота

Защитные упоры доп. оснащены двусторонней клейкой лентой.

1. Крышка.
2. Защитный упор: для снятия извлечь зажим из капота и снять защитный упор.
3. Зажим.

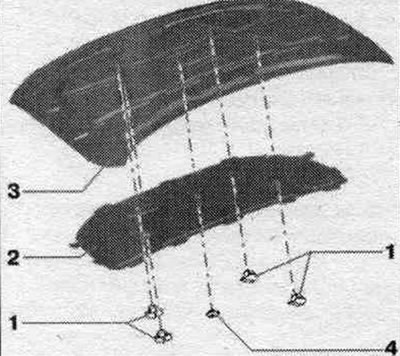

Облицовка капота

1. Крепёжная скоба.
2. Облицовка капота: установка: предварительно ввести в язычки на зад. кромке в предусмотренные отверстия на внутренней панели, ввести язычки на передней кромке и сбоку, крепежные зажимы должны устанавливаться со щелчком, вдавить зажим.
3. Крышка.
4. Зажим.

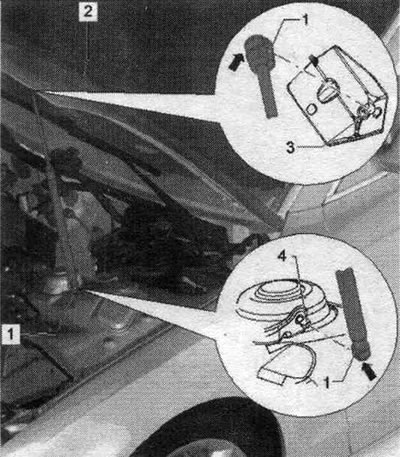

Снятие и установка газового упора

1. Газовый упор: для снятия слегка приподнять пружинный стопор «стрелка» и снять газонаполненный амортизатор с болта с шаровой головкой. При установке следить за правильностью положения: трубка газонаполненного амортизатора должна быть подвешена со стороны крышки.
2. Капот.
3. Шаровой палец: 21 Нм.

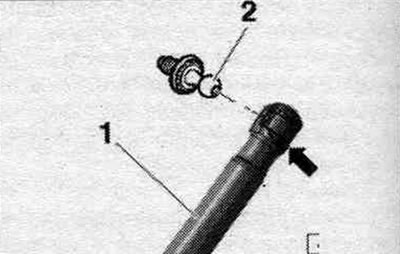

Опереть капот или закрепить во избежание падения. Слегка приподнять небольшой отверткой пружинный стопор «стрелка» и снять газонаполненный амортизатор «1» с верхнего болта с шаровой головкой «2». Повторить эти действия для нижнего болта с шаровой головкой.

Монтаж

После полного снятия газонаполненного амортизатора при установке следить за правильностью положения: трубка газонаполненного амортизатора должна быть подвешена со стороны кузова. Нажать на газонаполненный амортизатор и защелкнуть на болтах с шаровой головкой.

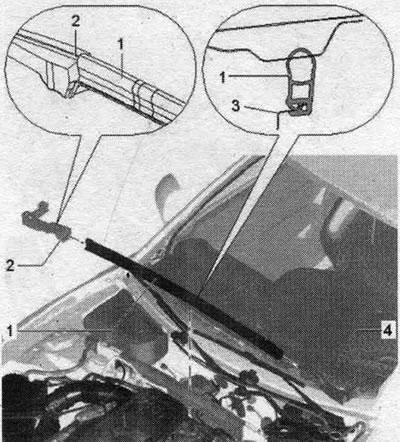

Снятие и установка уплотнения

1. Уплотнение водоотводящего короба: для снятия снять сбоку фланца кузова по направлению назад; начав установку сбоку, ввести в герметизирующий профиль с предварительным натяжением, постепенно запрессовать уплотнение к противоположной стороне, также насадить на уплотняющий профиль уплотнение на противоположной стороне, обжать припуски вдоль передней стенки водоотводящего короба.
2. Уплотняющий профиль справа: для снятия отсоединить от кузова и извлечь сбоку под кронштейном крыла; при установке зажимы элемента из пенопласта должны защелкнуться в кузове.
3. Передняя стенка водоотводящего короба: установить уплотнение бачка стеклоомывателя сбоку.
4. Уплотняющий профиль слева: для снятия отсоединить от кузова и извлечь сбоку под кронштейном крыла: при установке зажимы элемента из пенопласта должны защелкнуться в кузове.

Трос с оболочкой замка капота

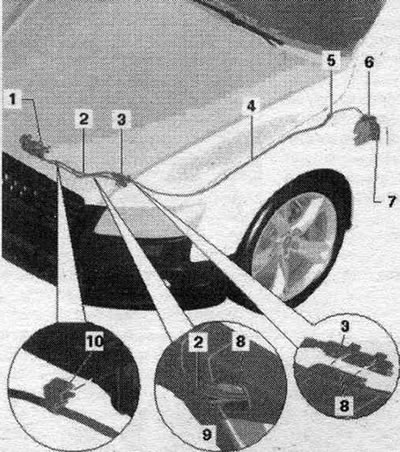

1. Замок багажника: для per. капота передвигать его вверх или вниз.
2. Тросовая тяга замка капота: снятие: отсоединить трос в оболочке от муфты, высвободить трос в оболочке из кронштейна «7», протянуть трос в оболочке к моторному отсеку; установка: в обратной последов.
3. Сцепление для тросовой тяги: установить зажим муфты сбоку на кронштейн «8» рамки радиатора; перед снятием рамки радиатора и при снятии рычага разблокировки отсоединить трос в оболочке.
4. Задняя тросовая тяга замка капота: трос в оболочке, идущий к приводному рычагу в салон а/м.
5. Насадка: при установке следить за правильностью посадки.
6. Приводной рычаг.
7. Рычаг разблокировки замка капота: снять накладку рычага peг.
8. Рамка радиатора.

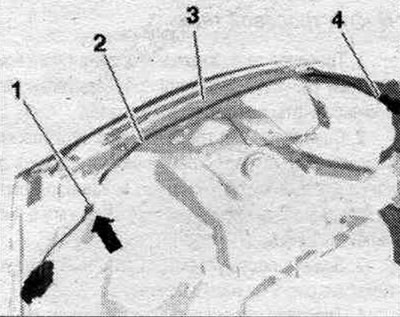

9. Электрический кабель: провести провод и тросовую тягу замка капота через рамку радиатора, как на рис.
10. Зажим: зажим с эл. проводом установить на язычок на рамке радиатора.

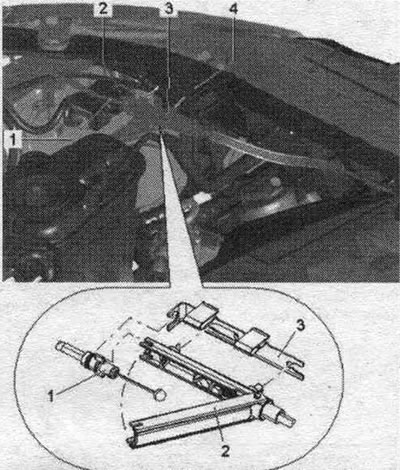

Муфта тросовой тяги

1. Тросовая тяга, задняя: тросовая тяга к приводному рычагу; при снятии предварительно извлечь с муфты по направлению назад.
2. Сцепление для тросовой тяги: для разблокировки снять зажим с рамки радиатора и не до конца извлечь тросовую тягу из зажима; открыть муфту и поднять переднюю тросовую тягу с ниппелем из муфты.
3. Зажим: после установки тросовой тяги установить сбоку на рамку радиатора.
4. Тросовая тяга, передняя: тросовая тяга к замку капота.

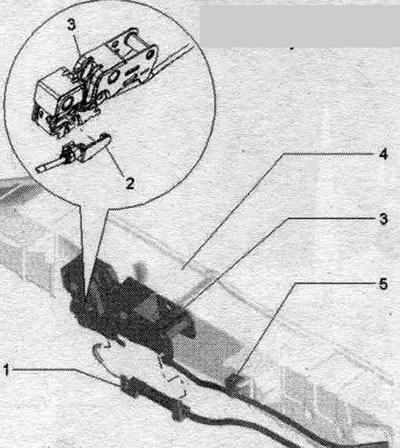

Подсоединение тросовой тяги к замку капота

1. Трос в оболочке, передний: ввести ниппель для тросовой тяги в приводной рычаг на замке капота.
2. Трос в оболочке для а/м с правым рулем.
3. Замок багажника: зафиксировать направляющую троса в оболочке в нижней части замка капота.
4. Рамка радиатора.
5. Зажим: зажим с эл. проводом установить на язычок на рамке радиатора.

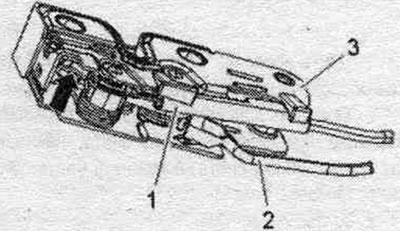

Установка троса в оболочке в замок капота

Установить ниппель троса в оболочке «2» в приводной рычаг «стрелка» замка капота «3». Зафиксировать трос в оболочке с направляющей «1» снизу в замке капота.

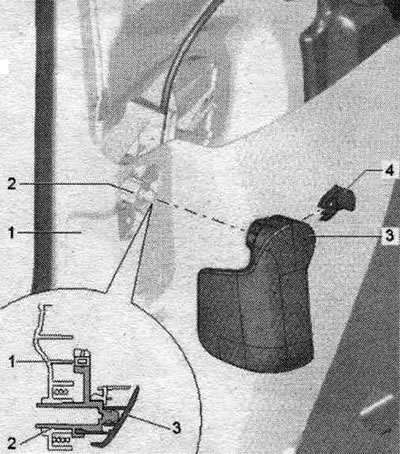

Снятие накладки приводного рычага

1. Нижняя накладка стойки «А».
2. Накладка приводного рычага: перед демонтажем снять только тросовую тягу в муфте в мот. отсеке; высвободить крепежные зажимы из приводного рычага, снять облицовку сбоку с приводного рычага.
3. Приводной рычаг.
4. Крепёжная скоба: вдавить полностью со щелчком.

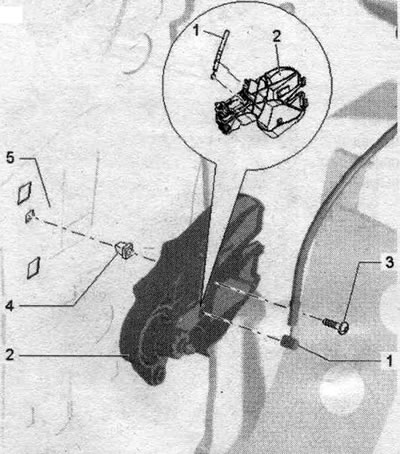

Снятие приводного рычага

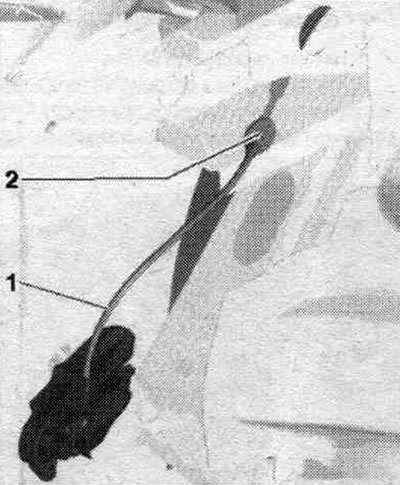

1. Трос в оболочке: зафиксировать упор троса в оболочке в опорном кронштейне, как на рис.
2. Опорный кронштейн приводного рычага: накладка приводного рычага снята, накладка стойки «А», внизу, снята; вывернуть болты «3» и снять тросовую тягу «1».
3. Болты: 2 Нм.
4. Зажим.
5. Стойка А.
