Снятие
Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите крышку расширительного бачка.
Снимите передние колеса.
Рис. 3.4–15. Расположение винтов крепления подогревателя выхлопной трубы и шумоизоляции дополнительного подогревателя
Отверните винты крепления подогревателя выхлопной трубы и шумоизоляции дополнительного подогревателя (рис. 3.4–15).

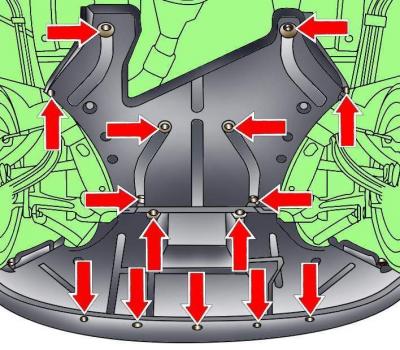

Рис. 3.4–16. Расположение фиксаторов крепления нижнего брызговика моторного отсека
Освободите фиксаторы и снимите переднюю секцию нижнего брызговика моторного отсека (рис. 3.4–16).
Установите под двигатель поддон для сбора жидкости.

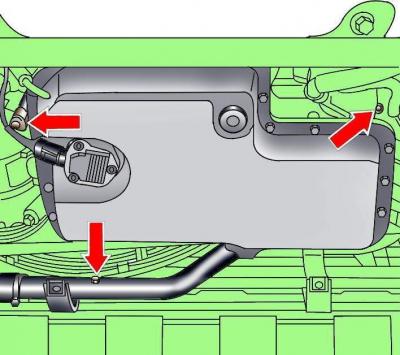

Рис. 3.4–17. Расположение резьбовых пробок для слива охлаждающей жидкости из системы охлаждения
Вывинтите три резьбовые пробки и слейте охлаждающую жидкость из системы охлаждения (рис. 3.4–17).
Освободите зажим, ослабьте хомут и снимите шланги системы охлаждения в передней части моторного отсека.
Отвинтите болт и отсоедините от нижней части радиатора трубопровод охлаждения автоматической коробки передач.
Отсоедините электрический разъем от электромагнитной муфты, освободите фиксатор и переместите провода в сторону.
Снимите передний кожух.

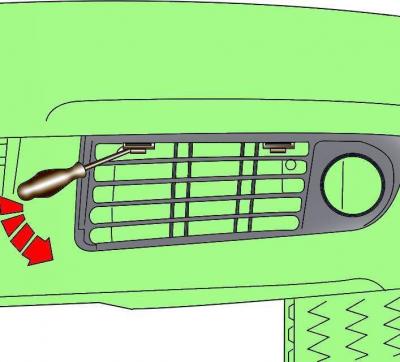

Рис. 3.4–18. Освобождение фиксаторов крепления решетки воздухозаборника
Отверткой с тонким лезвием освободите фиксаторы и снимите решетки воздухозаборника с бампера (рис. 3.4–18).
На автомобилях со стеклоочистителями фар отсоедините шланг омывателя от Т–образного соединителя.
Через открывшиеся отверстия отвинтите болты с двух сторон бампера и снимите бампер.
Освободите зажимы и отделите от передней поперечины воздухозаборник и его патрубок.

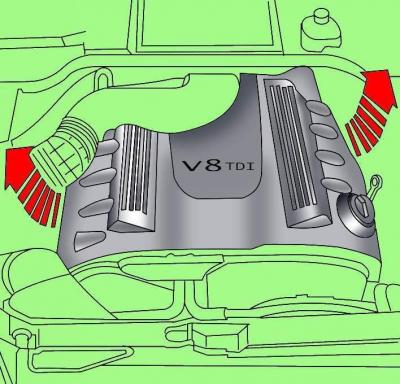

Рис. 3.4–19. Снятие кожуха двигателя
Потянув за боковые стороны вверх, снимите кожух двигателя (рис. 3.4–19).
Отверните винты и снимите дополнительный левый кожух в моторном отсеке.
Слейте жидкость из гидравлической системы усилителя рулевого у правления.
Ослабьте хомуты, выверните соединительные гайки и отсоедините трубки гидравлической системы усилителя рулевого управления.
Освободите из зажимов трос открытия капота.
Отвинтите болт и отсоедините от верхней части радиатора трубопровод охлаждения автоматической коробки передач.
Ослабьте хомуты и снимите шланги системы охлаждения с передней поперечины.
Отсоедините шланг системы охлаждения от правой верхней части радиатора.
Отсоедините электрические разъемы от левой и правой фар.

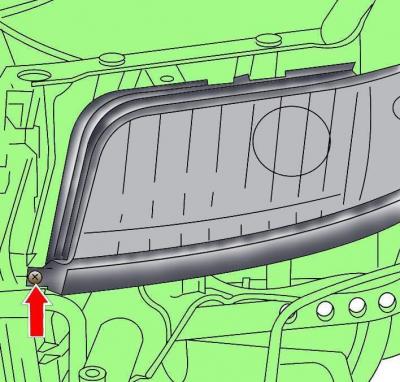

Рис. 3.4–20. Расположение винта крепления фары
Выверните по одному винту и снимите фары (рис. 3.4–20).
Рис. 3.4–21. Расположение электрических разъемов около звукового сигнала
Отсоедините электрические разъемы, расположенные около звукового сигнала (рис. 3.4–21).
Снимите воздухозаборники слева и справа от радиатора.
Выверните винты и снимите радиатор гидравлической системы усилителя рулевого управления.
Снимите нижний воздухозаборник радиатора.

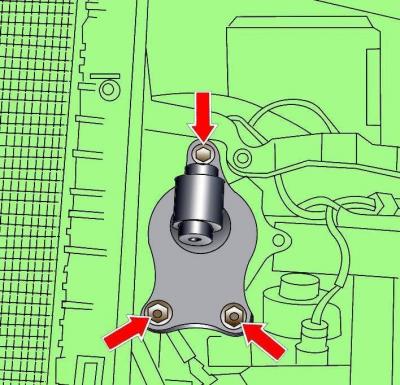

Рис. 3.4–22. Расположение болтов крепления кронштейна бампера
Отвинтите болты и снимите кронштейны бампера (рис. 3.4–22).

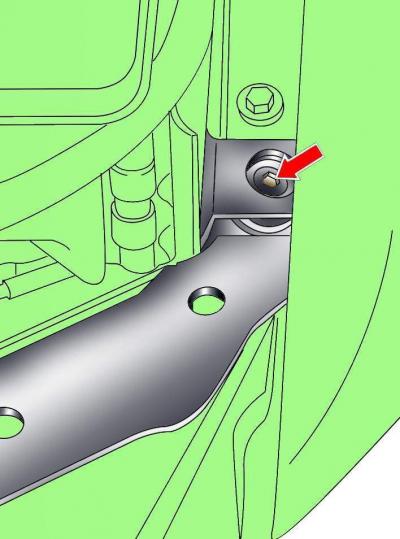

Рис. 3.4–23. Расположение болта крепления передней поперечины
Отвинтите болты, которые через резиновые втулки крепят переднюю поперечину (рис. 3.4–23).
Снимите переднюю поперечину с помощником.
Установка
Двигатель устанавливают в последовательности, обратной снятию, с учетом следующего.
Установите переднюю поперечину.
Установите фары.
Установите передний бампер.
Проверьте и при необходимости отрегулируйте свет фар.
