Электросхема подсветки вещевого ящика, освещения багажника, номерного знака, моторного отсека
(Audi 80 Б4)
Главная
Ауди 80
Б4
(1991-1996)
Электрооборудование
Электрические схемы
0

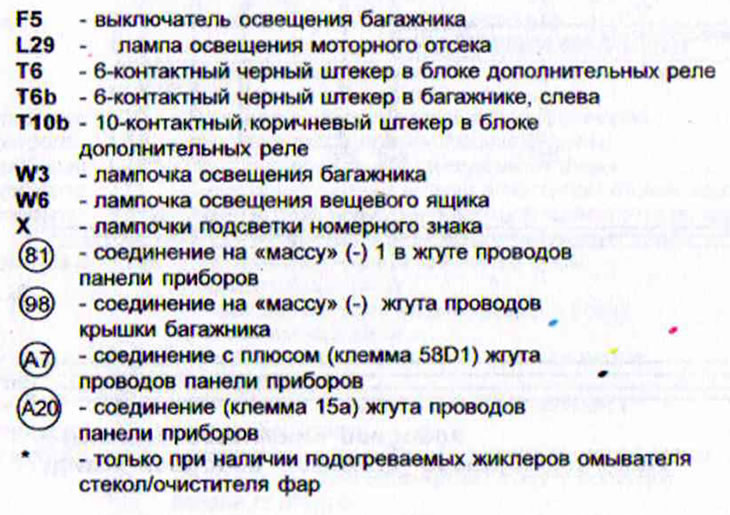

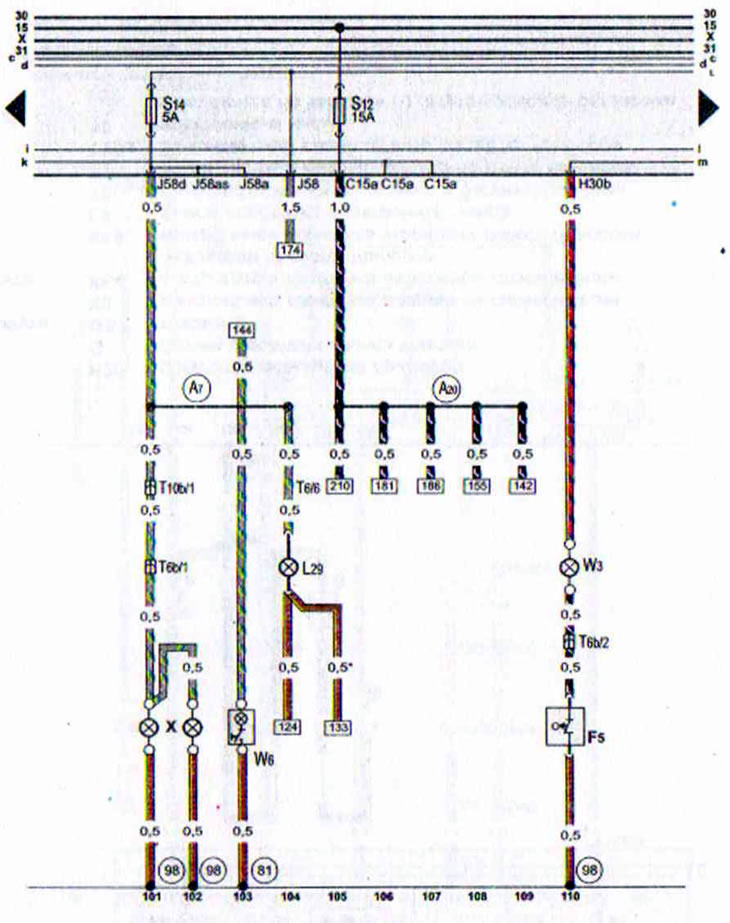

Подсветка вещевого ящика, освещение багажника, освещение номерного знака, освещение моторного отсека (AUDI 80 с 4-цилиндровым двигателем объёмом 2,0 л и мощностью 66 кВт)
