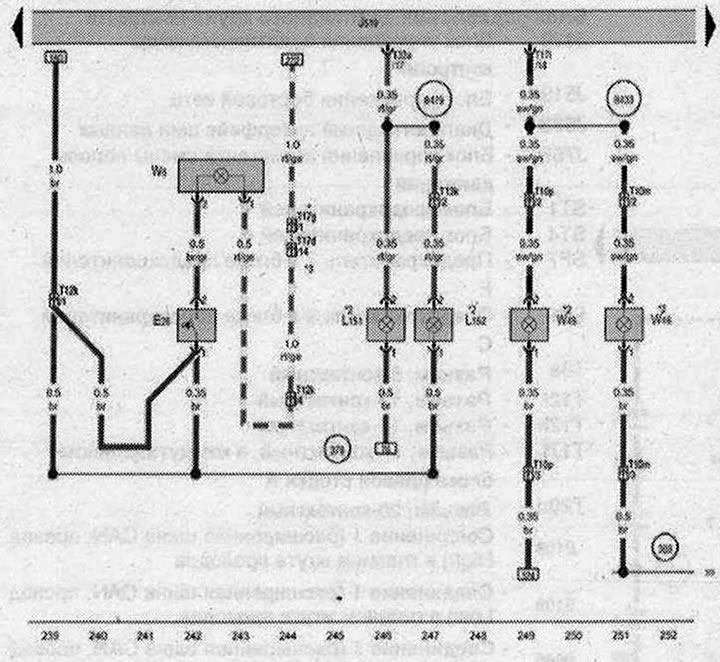

Выключатель освещения вещевого ящика, лампа подсветки пространства для ног спереди слева плафон освещения вещевого ящика
- Е26 - Выключатель освещения вещевого ящика
- J510 - блок управления бортовой сети
- L151 - Лампа подсветки пространства для ног спереди слева
- L152 - Лампа подсветки пространства для ног спереди справа
- Т10m - Разъём, 10-контактный, Место соединения - под сиденьем переднего пассажира
- T10р - Разъём, 10-контактный, рядом с сиденьем водителя
- Т12к - Разъём, 12-контактный
- T17d - Разъем, 17-контактный, коричневый
- Т17g - Разъем, 17-контактный, чёрный
- T17l - разъем, 17-контактный
- Т32а - Разъём, 32-контактный
- W6 - Плафон освещения вещевого ящика
- W45 - Лампа подсветки пространства для ног. задняя левая
- W46 - Лампа подсветки пространства для ног, задняя правая
- Соединение с массой 4 в главном жгуте проводов
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
