Выключатель зажигания и стартера, выключатель освещения, разгрузочное реле для Х-контакта
Главная
Ауди 100
С4
(1990-1994, бензин)
Электрооборудование
Электрические схемы
0

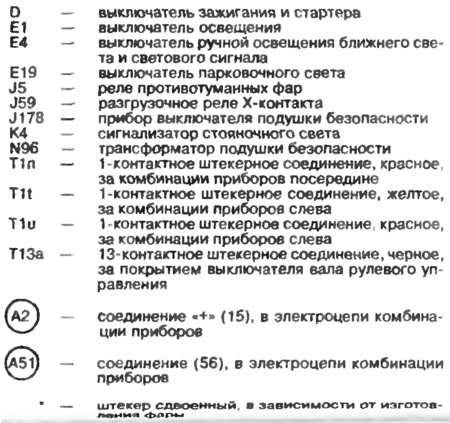

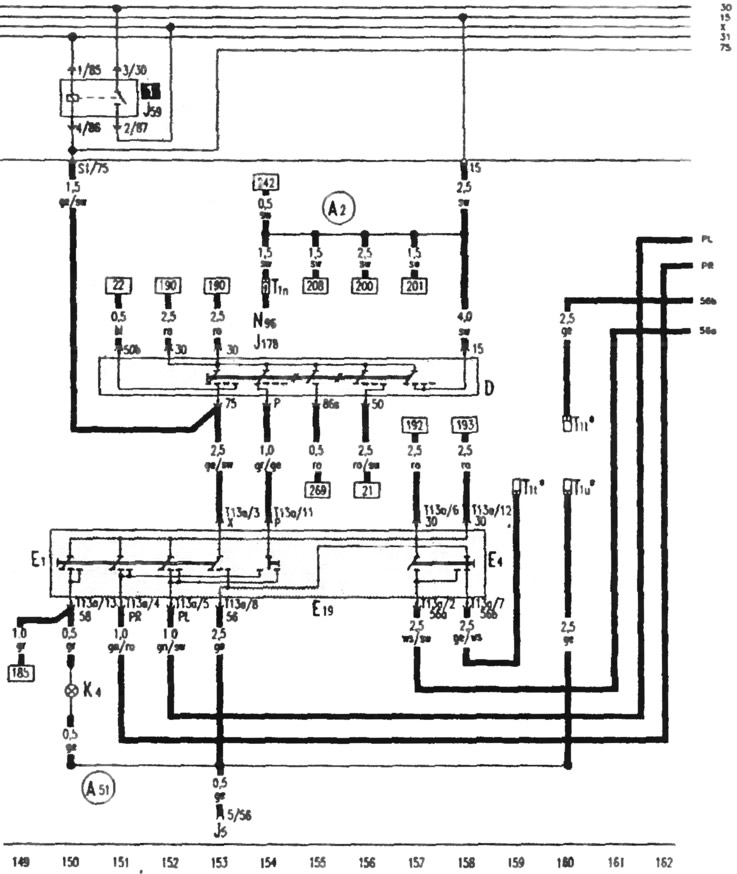

Выключатель зажигания и стартера, выключатель освещения, разгрузочное реле для Х-контакта (Audi-100 2,8-литровый 6-цилиндровый двигатель (128 кВт)).
