Электросхема электровентиляторя обдува радиатора, термовыключателя электровентилятора
(Audi 80 Б4)
Главная
Ауди 80
Б4
(1991-1996)
Электрооборудование
Электрические схемы
0

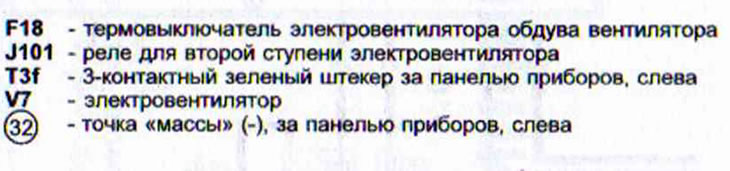

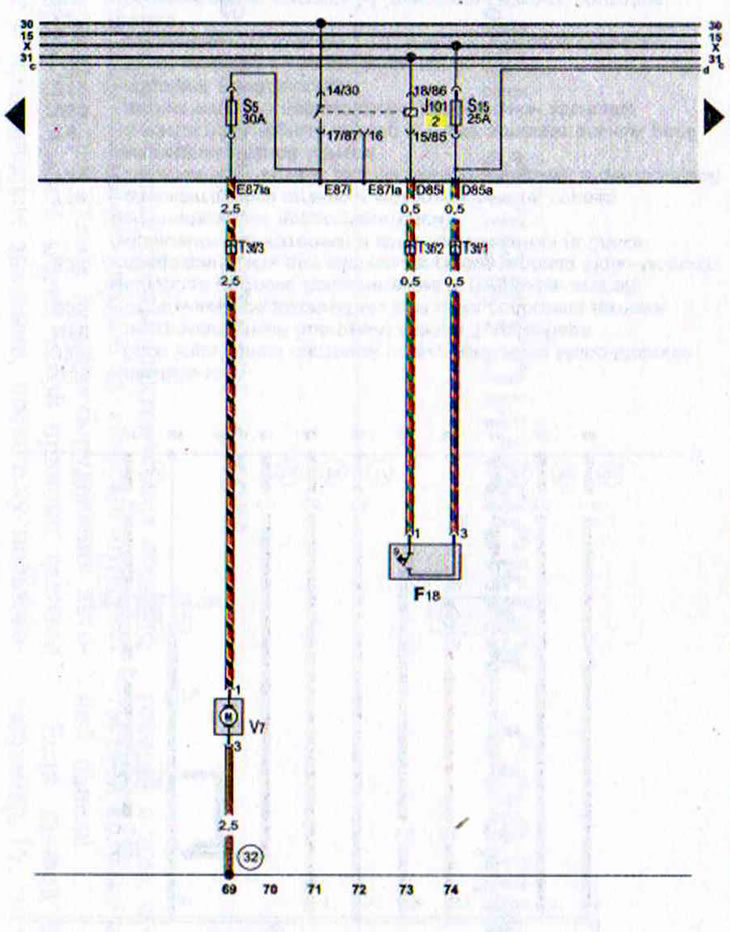

Электровентилятор обдува радиатора, термовыключатель электровентилятора (AUDI 80 с 4-цилиндровым двигателем объёмом 2,0 л и мощностью 66 кВт)
