Оглавление: Снятие ↓ Установка ↓
Снятие
1. Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.
Предупреждение: Вследствие этого стирается информация из электронных блоков памяти, как, например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь со сведениями в подразделе Ввод кода радиоприемника.
2. Снимите передний бампер, при этом обратитесь к подразделу Снятие и установка бамперов.
3. Слейте охлаждающая жидкость.
4. Отсоедините от радиатора шланги, для чего снимите сбоку зажимы.
5. Расстыкуйте разъем термостата (у радиатора) и вентилятора.

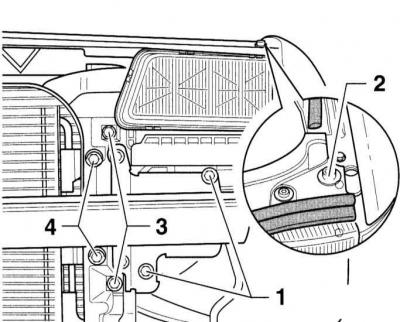

6. Выверните болты крепления –1– бампера с обеих сторон автомобиля.
7. Ослабьте болты крепления –2– с обеих сторон, не выворачивая их.
Специально для автомобилей с кондиционером:
Предупреждение: Не следует вскрывать контур охлаждения кондиционера. Попадание жидкости на кожу может вызвать обморожение.
Предупреждение: Не следует перекручивать, сжимать или сгибать трубопроводы и шланги кондиционера.
8. Отверните болты крепления –4– и снимите конденсатор с радиатора, при этом обратитесь к сопроводительной иллюстрации.
9. Закрепите конденсатор на кузове (подвесьте) так, чтобы не нагружать трубопроводы/шланги системы охлаждения.
Все автомобили:
10. Выверните 4 болта крепления –3– радиатора. Опустите радиатор с вентилятором вниз.
Установка

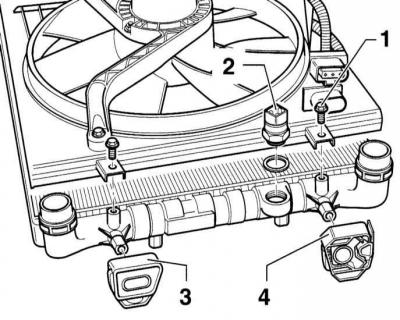

11. Если устанавливаются новые детали, закрепите их следующим образом:
12. Держатель вентилятора моментом 10 Нм, болты –1–.
13. Термовыключатель –2– моментом 35 Нм.
14. Держатели –3– и –4– поставьте на радиаторе.
15. Установите радиатор с помощью ассистента и закрепите моментом 10 Нм.
16. Автомобили с кондиционером: Закрепите конденсатор моментом 10 Нм.
17. Установите переднюю панель, при этом обратитесь к подразделу Снятие и установка панели замка капота.
18. Состыкуйте разъем термовыключателя и вентилятора.
19. Наденьте шланги системы охлаждения на радиаторе с новыми уплотнительными кольцами и зафиксируйте зажимами.
20. Установите передний бампер, при этом обратитесь к подразделу Снятие и установка бамперов.
21. Присоедините отрицательный кабель (–) к аккумуляторной батареи.
Предупреждение: Активизируйте автоматику безопасности стеклоподъемников, введите код радиоприемника, установите часы, при этом обратитесь к подразделу Ввод кода радиоприемника.
22. Заполните систему охлаждающей жидкостью, при этом обратитесь к подразделу Замена охлаждающей жидкости.
