Премахване
1. Изключете отрицателния (–) кабел на акумулатора при изключено запалване.
Предупреждение: Това ще изтрие информация от електронни памети, като кода на радиоприемника. Без кода радиоприемникът може да бъде включен само от производителя или сервиз на AUDI. Затова, моля, прочетете информацията в подраздела Въвеждане на радио кода.
2. Отстранете предната броня, вижте подраздела Сваляне и поставяне на брони.
3. Източете охлаждащата течност.
4. Изключете маркучите от радиатора, като премахнете скобите отстрани.
5. Изключете конектора на термостата (близо до радиатора) и вентилатор.

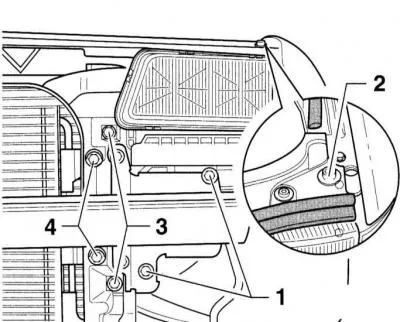

6. Отстранете монтажните болтове –1– на бронята от двете страни на автомобила.
7. Разхлабете монтажните болтове –2– от двете страни, без да ги развивате.
Специално за автомобили с климатик:
Предупреждение: Не отваряйте охладителната верига на климатика. Контактът с кожата може да причини измръзване.
Предупреждение: Не усуквайте, стискайте или огъвайте тръбите и маркучите на климатика.
8. Разхлабете монтажните болтове –4– и отстранете кондензатора от радиатора, като се обърнете към придружаващата илюстрация.
9. Закрепете кондензатора към тялото (окачете го), за да не натоварвате тръбите/маркучите на охладителната система.
Всички коли:
10. Отстранете 4 монтажни болта на радиатора –3–. Спуснете радиатора с вентилатора надолу.
Монтиране

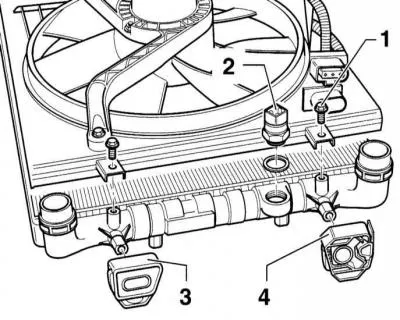

11. Ако се монтират нови части, закрепете ги, както следва:
12. Въртящ момент на държача на вентилатора 10 Nm, болтове –1–.
13. Термичен ключ –2– въртящ момент 35 Nm.
14. Поставки –3– и –4– на радиатора.
15. Монтирайте радиатора с помощта на асистент и го затегнете с въртящ момент от 10 Nm.
16. Автомобили с климатик: Затегнете кондензатора с въртящ момент от 10 Nm.
17. Инсталирайте предния панел, като се обърнете към подраздела Премахване и монтиране на панела за заключване на капака.
18. Свържете конектора на термопревключвателя и вентилатора.
19. Поставете маркучите на охлаждащата течност върху радиатора с нови уплътнителни пръстени и ги закрепете със скоби.
20. Монтирайте предната броня, като се обърнете към подраздела Сваляне и поставяне на брони.
21. Свържете отрицателния (–) кабел към акумулатора.
Предупреждение: Активирайте автоматичните предпазни повдигачи на прозорците, въведете радио кода, настройте часовника и вижте подраздела Въвеждане на радио кода.
22. Напълнете системата с охлаждаща течност, като се обърнете към подраздела Смяна на охлаждащата течност.
