Снятие радиатора вместе с рамкой вентилятора (Audi Q5 Typ 8R)

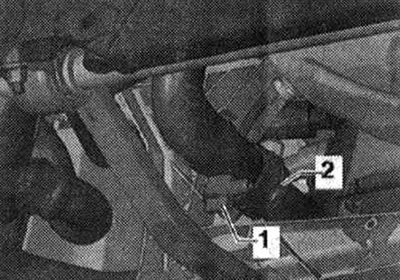

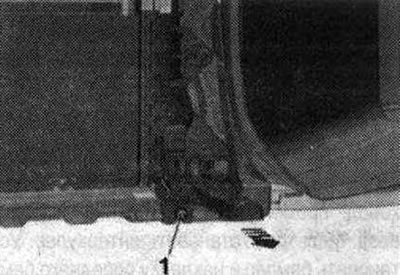

Радиатор и рамка вентиляторов снимаются и устанавливаются совместно. Рамка вентиляторов может быть снята отдельно. Снять шумоизоляционные экраны «1» и «2». Снять накладку переднего бампера и бампер. Снять интеркулер. Установить поддон для сервисных кранов «VAS 6208» под двигатель. Выкрутить резьбовую пробку спускного отверстия «1» и слить ОЖ. Снять с радиатора шланг ОЖ «2», отжав крепежную скобу.

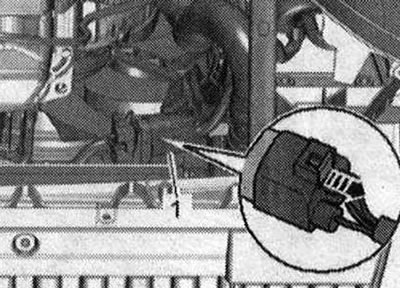

Отсоединить электроразъем «1» вентилятора радиатора, для сдвинуть фиксатор назад «стрелка» и отжать стопор вниз.



А/м с КП DSG: Установить приспособление для откачки и сбора масла под место разъединения. Отвернуть болты «стрелки» и отсоединить магистрали ATF от радиатора. Во избежание вытекания масла ATF подвязать магистрали ATF на лонжероне. Во избежание загрязнения открытых магистралей закрыть их и штуцеры чистыми заглушками из набора заглушек для двигателя «VAS6122».

Все

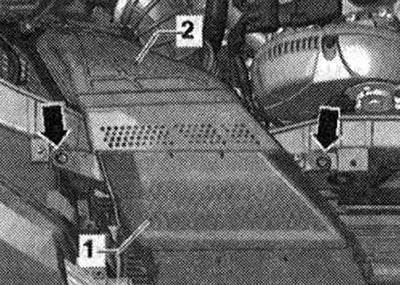

Выкрутить болты «стрелки». Снять воздуховод «1» и промежуточный фланец «2».

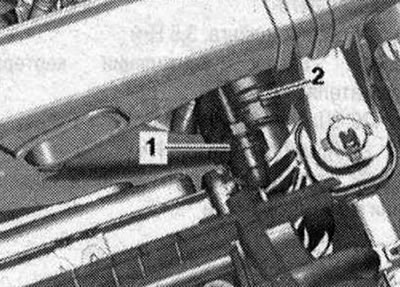

Снять соединительный штуцер «1» и «2» с радиатора, для этого разжать скобу.

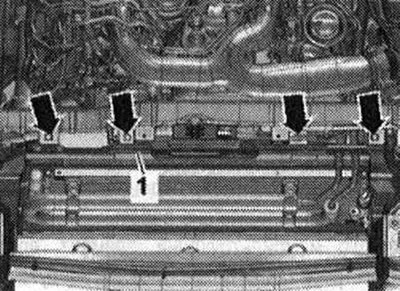

Отсоединить верхний воздуховод «1», разблокировав крепления «стрелки».

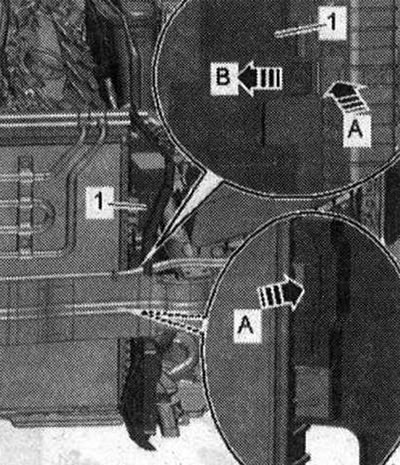

Разжать фиксаторы «стрелка А» и снять воздуховод «1» слева и справа «стрелка В».

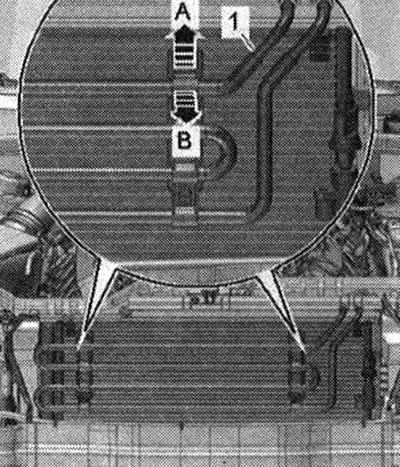

Раскрыть фиксирующие скобы «стрелка А» и подвинуть змеевик охлаждения «1» усилителя рулевого управления вперёд «стрелка В». Снять шланги системы охлаждения гидроусилителя руля с конденсатора по направлению вверх и положить их на двигатель.

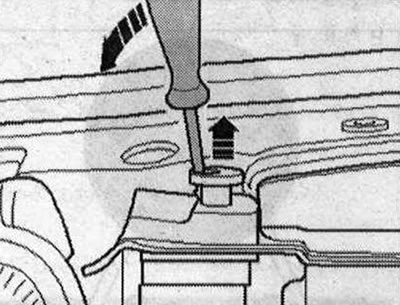

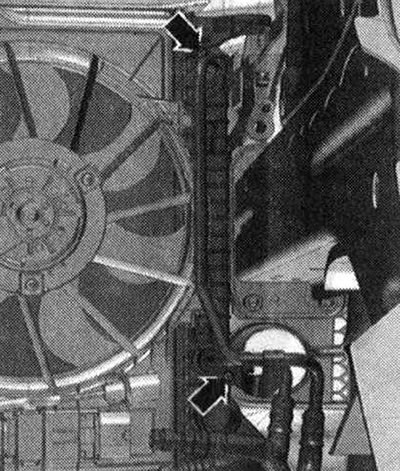

Разжать фиксаторы радиатора слева и справа и снять их по направлению вверх «стрелки».



Вывернуть слева и справа болты «1» и снять консоль и радиатором с рамки радиатора «стрелка». Радиатор слегка опустить.

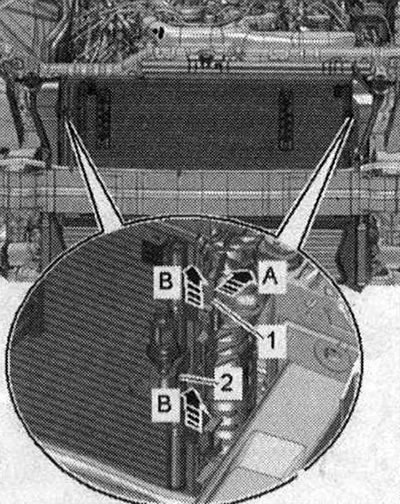

Второй механик должен разжать фиксаторы «1» по направлению стрелки «А» и извлечь конденсатор «2» по направлению вверх из креплений радиатора «стрелки В». Магистрали и шланги хладагента не перетягивать, не изгибать и не гнуть. Отклонить вперед конденсатор с подсоединенными шлангами. Снять радиатор.

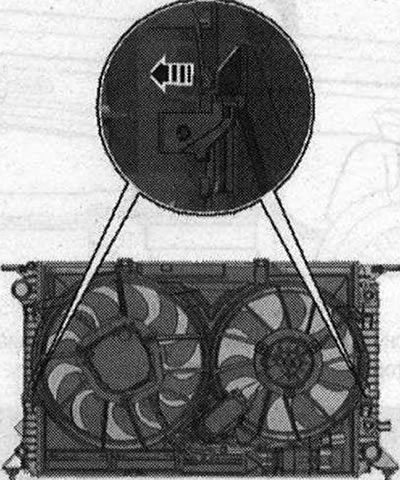

Нажать одновременно на стопорные язычки рамки вентиляторов слева и справа «стрелка» и снять рамку вентиляторов с радиатора по направлению вверх. При небольших углублениях на пластинах.

Установить

Установка в обратном порядке. При этом соблюдать следующее: Установить воздуховод промежуточного фланца корпуса возд. фильтра. Установить интеркулер. Установить бампер и накладку переднего бампера. Установить магистрали ATF. Залить ОЖ. Проверить уровень трансмиссионного масла. Если радиатор был заменен, сменить ОЖ.
