Поэтому в радиатор встроен температурно-зависимый выключатель. Если он «чувствует», что протекающая мимо него охлаждающая жидкость после прохождения радиатора все еще слишком горячая, то включает вентилятор посредством реле в гнезде 2 в «восьмиштырьковой опоре реле». Он также выключает электропривод вентилятора, когда температура внизу в радиаторе опускается до определенной величины.
Двухступенчатый вентилятор радиатора с электроприводом
В некоторых версиях Audi A4 имеется двухступенчатый вентилятор радиатора с электроприводом, который благодаря наличию двух ступеней включения может более индивидуально реагировать на повышение температуры охлаждающей жидкости. Это возможно благодаря двухступенчатому термовыключателю, который включает второй путь тока к вентилятору через другое реле в гнезде 3 в «восьмиштырьковой опоре реле» и добавочное сопротивление.
Температуры переключения термовыключателя радиатора
|
Модель вентилятора
|
Температура включения
|
Температура выключения
|
| Одноступенчатый |
92–97°C
|
Около 84°C
|
| Двухступенчатый | ||
| 1-я ступень |
92–97°C
|
84°C
|
| 2-я ступень |
99–105°C
|
91°C
|
Совет: Из-за электрического подключения через клемму 30 вентилятор может внезапно включиться даже при неработающем двигателе. Будьте осторожны при проведении работе в двигательном отсеке!

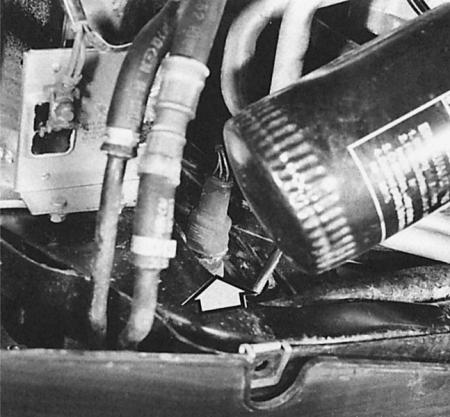

Термовыключатель (стрелка) вентилятора радиатора с электроприводом в автомобилях с усиленным охлаждением привинчен внизу слева на радиаторе.
