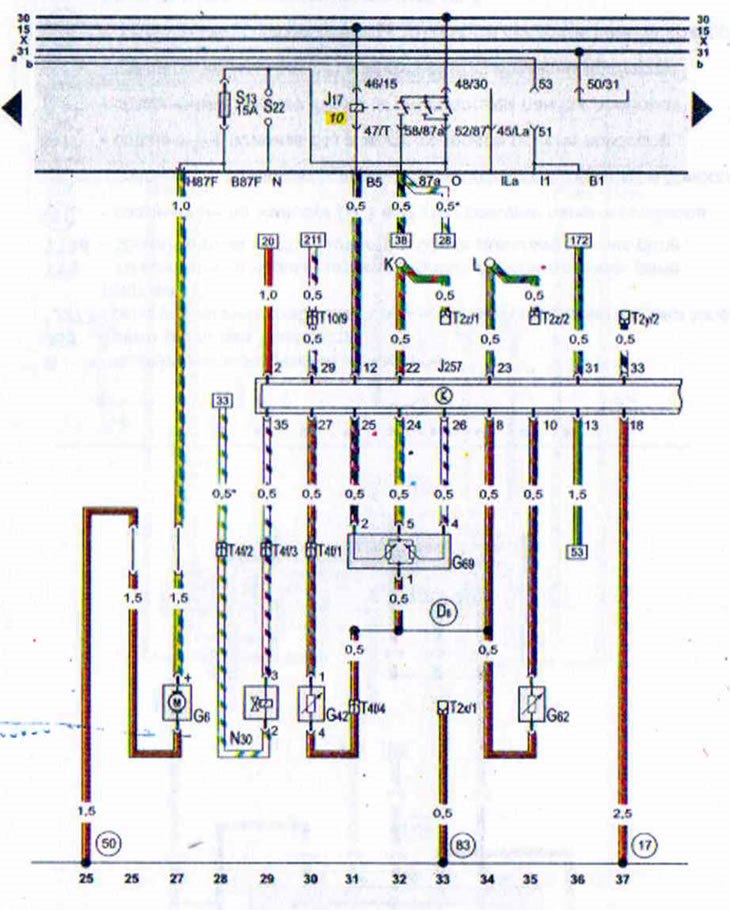

Электросхема топливного насоса, системы впрыска топлива, блока управления системой Mono-Motronic (Audi 80 B4)

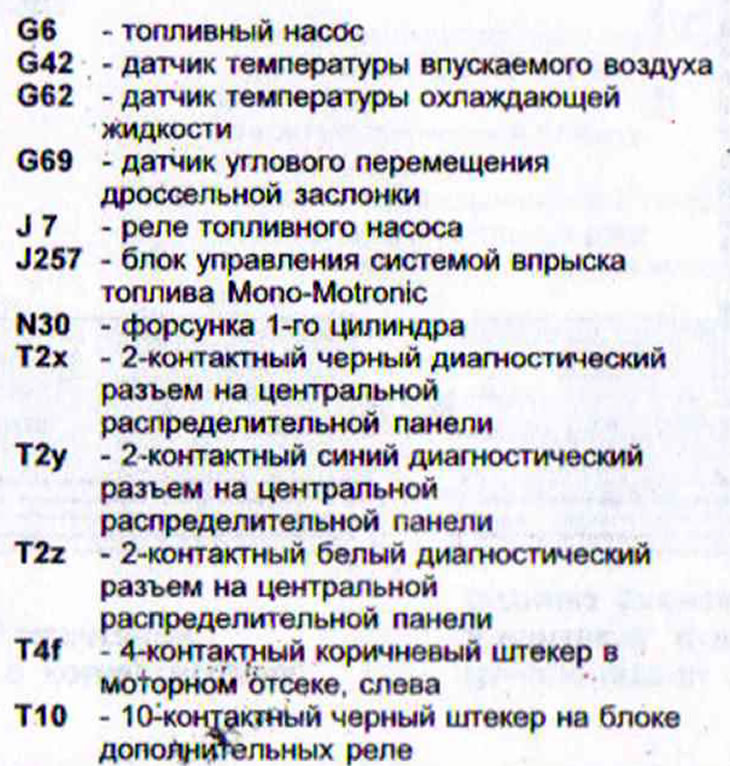

Топливный насос, система впрыска топлива, блок управления системой Mono-Motronic (AUDI 80 с 4-цилиндровым двигателем объёмом 2,0 л и мощностью 66 кВт)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
