Указание. Для сервисного положения не следует отсоединять или открывать магистрали или контуры, например, охлаждения двигателя, климатической установки и т.п. При установке рамки радиатора необходимо, чтобы магистрали и кабели не были сдавленны или пережаты в местах крепления.
1/2. Болт. 10 Н·м

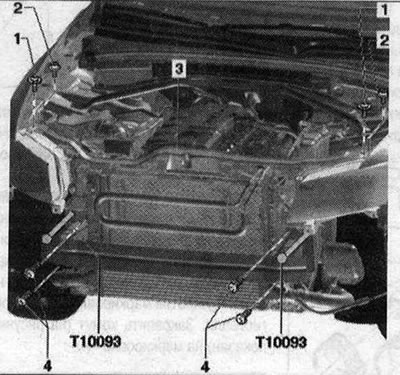

3. Рамка радиатора. Сервисное положение: На а/м с адаптивным круиз-контролем (АСС) дополнительно учитывать следующее: если бампер был снят и устанавливается вновь или проведены изменения на держателе "АСС", то необходима юстировка адаптивного круиз-контроля. Отсоединить клеммы АКБ. Снять передний бампер. Снять верхнюю обшивку рамки радиатора. Выкрутить болты под шумоизоляцией бампера. Выкрутить болты стойки замыкающей панели. Отсоединить трос в оболочке капота в точке крепления. Выкрутить болты уравнительного бачка ОЖ. Извлечь расшир. бачок из держателя движением вверх. Отсоединить штекерные разъемы фар. На а/м с интеркулером дополнительно отсоединить напорные шланги. Отвернуть нижние болты справа и слева от лонжерона. Ввернуть направляющие стержни «Т10093» слева и справа снаружи в свободные резьбовые отверстия. Вывернуть остальные болты.
Переместить вперед рамку радиатора вместе с расширительным бачком, не растянув магистрали, на направляющие стержни. При установке рамки радиатора провода не должны быть сдавлены или зажаты. Установка в обратном порядке. После установки следует проверить регулировку фар и при необходимости отрегулировать фары
4. Болт. 55 Н·м. В свободные резьбовые отверстия слева и справа снаружи вкрутить направляющие стержни «Т10093»

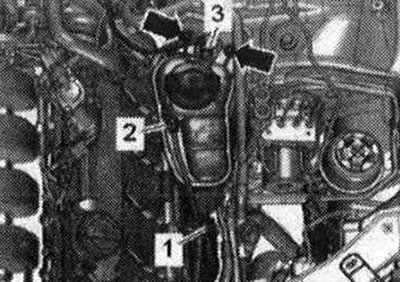

Ослабить расшир. бачок ОЖ
До перемещения рамки радиатора вперед следует отвернуть гайки «стрелки» расшир. бачка и переместить его снизу вверх из втулки. При установке затянуть болты моментом 5 Н·м.
