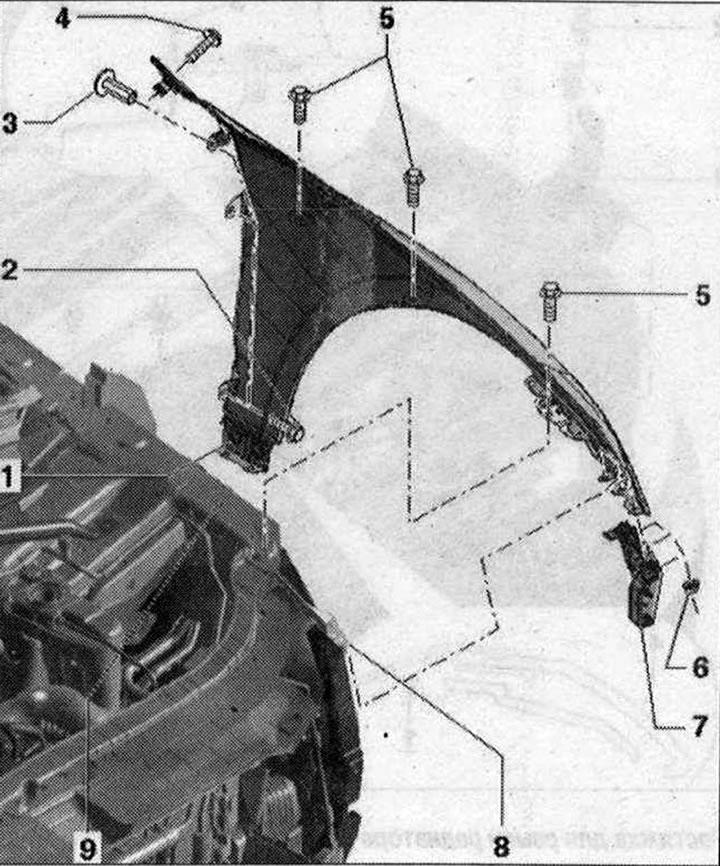

- 1. Крыло. Снятие: снять водосборный желоб. Снятие обшивки водоотводящего короба. Снять передний бампер. Снять фару. Снять подкрылок колесной арки. Снять торцовку крыла. Вывернуть болты «2»; «4» и гайки «7» и снять крылья. Установка: в обратной последовательности.
- 2-5. Болт. 8 Н·м
- 6. Гайка. 4 Н·м
- 7. Крепление крыла
- 8. Растяжка

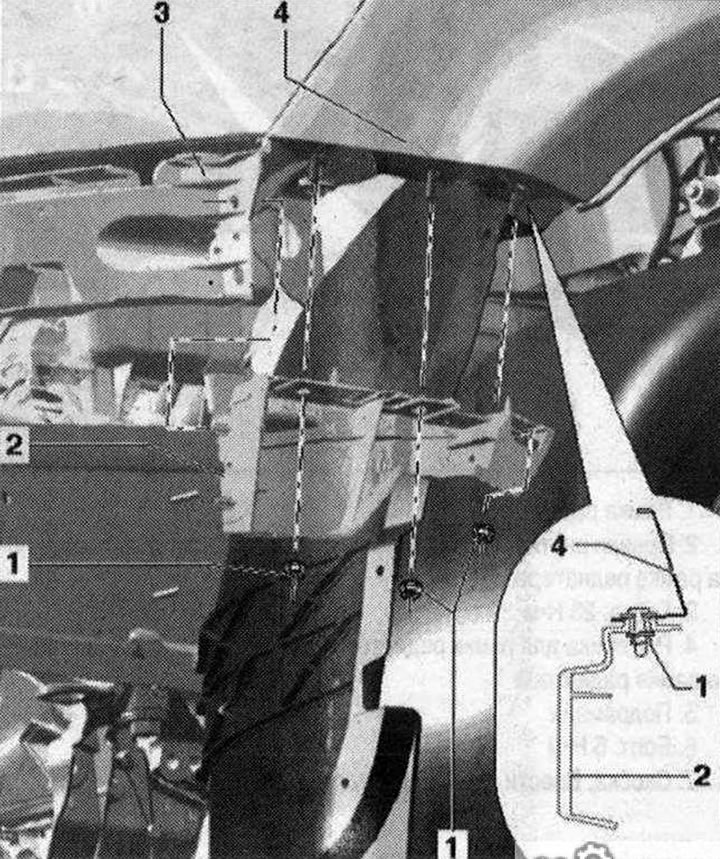

Крепление крыла
- 1. Гайка. 4 Н·м
- 2. Крепление крыла
- 3. Крепление фары
- 4. Крыло

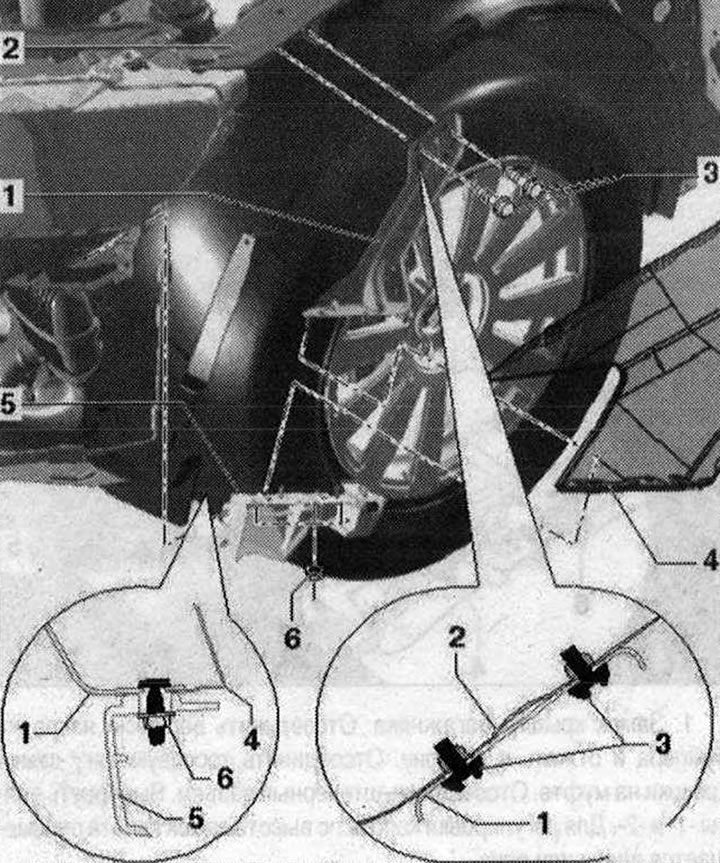

Распорка крыла
- 1. Растяжка. Снять бампер и отвести подкрылок в сторону в области растяжки. Для снятия вывернуть болты «2»
- 2. Кронштейн крыла
- 3. Болт. 10 Н·м
- 4. Крыло
- 5. Крепление накладки бампера
- 6. Гайка. 4 Н·м
- 7. Растяжка

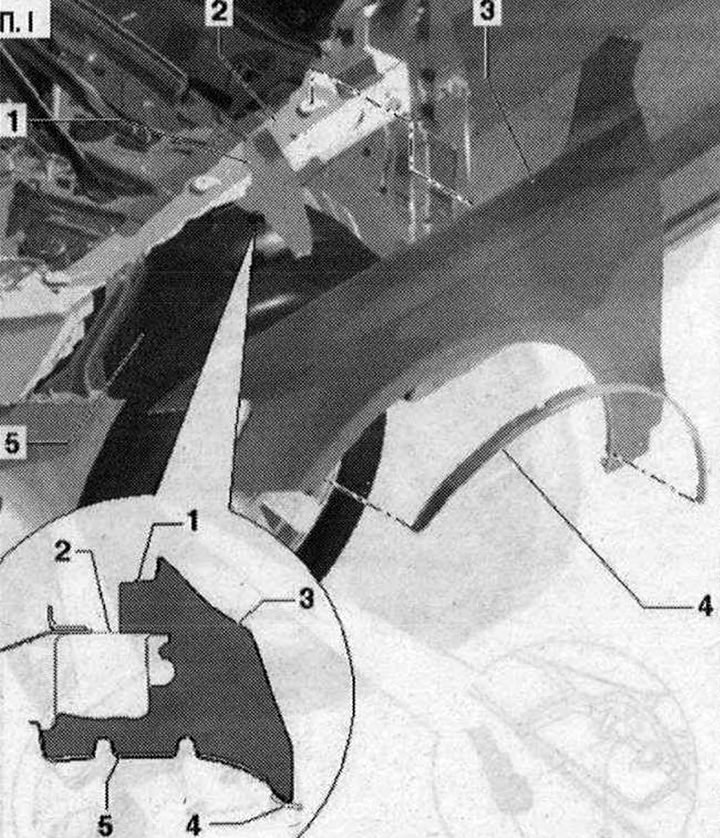

Заменить уплотнение крыла
I 1. Прокладка. Самоклеящееся. Снять защитную пленку и установить уплотнение на кронштейн крыла под подкрылком, как показано на рисунке; 2. Кронштейн крыла. Установить уплотнение на кронштейн крыла между подкрылком и внутренней стороной крыла; 3. Крыло; 4. Накладка. Обращать внимание на различие в исполнении. Склеиваемые поверхности должны быть очищены от пыли и обезжирены. Снять защитную плёнку, надвинуть крышку и сильно прижать

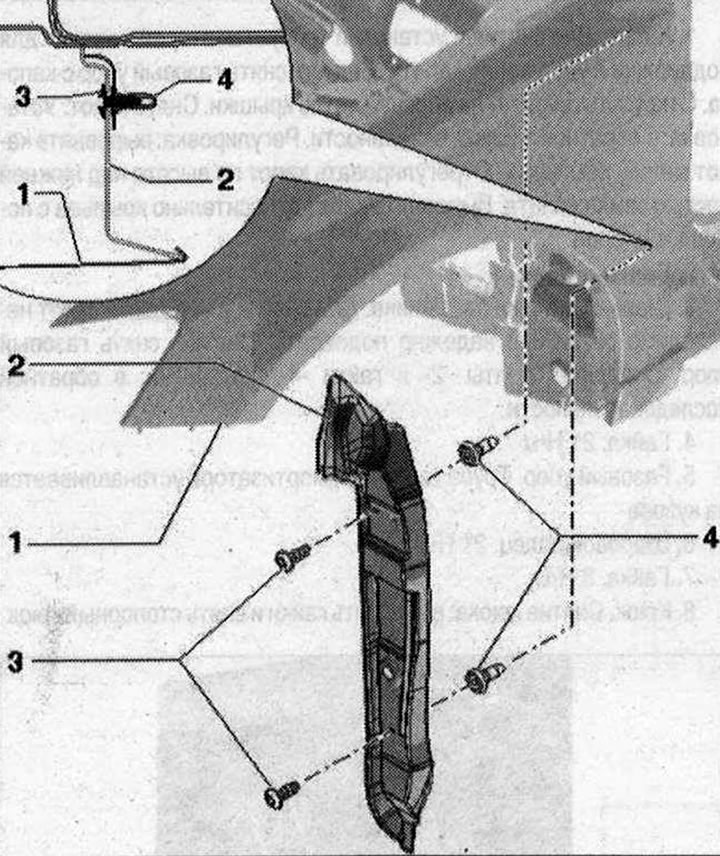

Снятие торцовки крыла
- 1. Крыло
- 2. Торцовка крыла. Снять переднее колесо. Снять заднюю часть подкрылка. Отсоединить бачок омывателя на левой стороне. Вывернуть болты «3», разблокировать в заднем кронштейне крыла и извлечь торцевую часть по направлению вниз
- 3. Болты. 1,5 Н·м
- 4. Зажим. 2х
