Выходной вал (014) — разборка и сборка (Audi 100 С3)

1. Глубина зацепления шестерни с корончатым колесом отрегулирована при изготовлении, она установлена в оптимальном положении, чтобы обеспечить нешумную работу и длительную эксплуатацию. При изменении компонентов, воздействующих на зацепление шестерни, необходимо провести регулировку, чтобы восстановить оптимальное положение. Прежде, чем разбирать выходной вал или, определите замером положение шестерни. Это требует использования измерительной аппаратуры, поэтому лучше поручить работу Audi дилеру. Компоненты, которые влияют на зацепление шестерни — кожух коробки передач, несущий корпус подшипника, подшипники шестерни и игольчатый подшипник механизма 1-ой передачи. Корончатое колесо и шестерня должны заменяться в паре и зацепление шестерни регулируется по значению, которое гравируется на корончатом колесе.

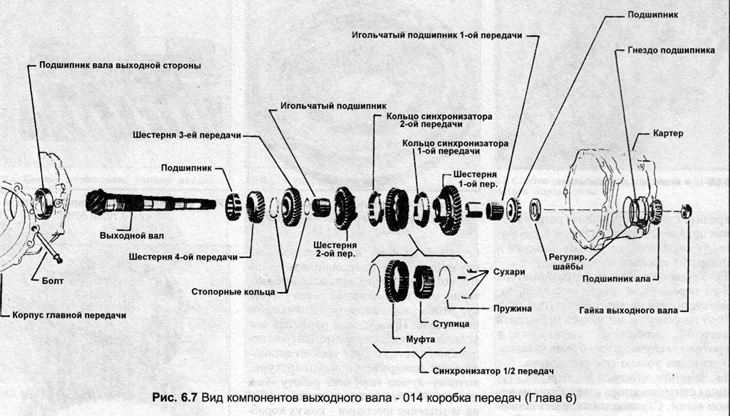

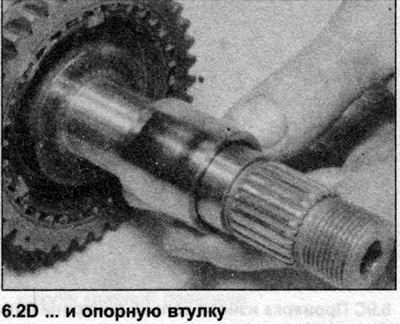

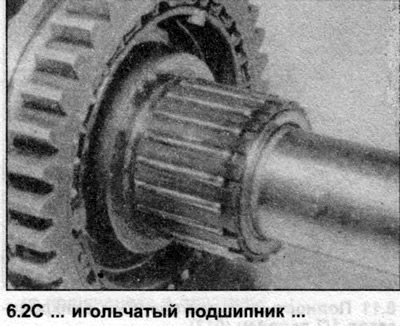

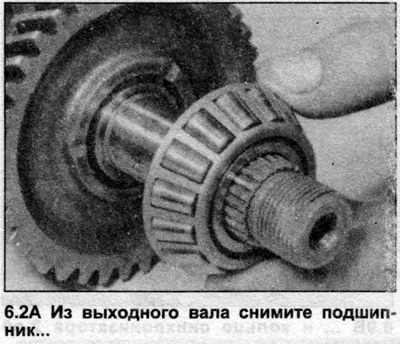

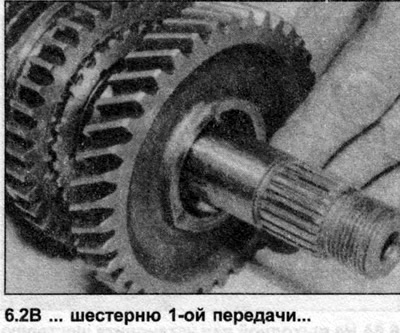

2. Снимите кольцо подшипника и шестерню 1-ой передачи, снимите игольчатый подшипник и втулку (фото).









3. Снимите кольцо синхронизатора 1-ой передачи.

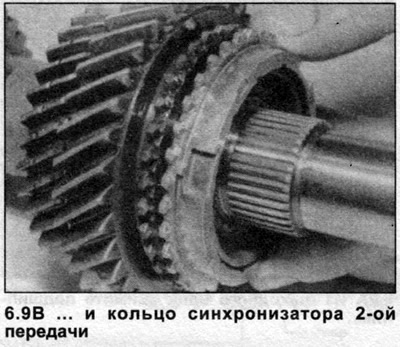

4. Поместив экстрактор под 2-ую шестерню, снимите ее и сборку синхронизатора 1-ой/2-ой передач. Снимите кольцо синхронизатора 2-ой передачи.

5. Поднимите игольчатый подшипник 2-ой передачи, пометив его расположение.

6. Шестерни 3-ей и 4-ой передач жестко посажены на валу и если их необходимо удалить, поручите эту работу Audi дилеру.

7. Сборка проводится следующим образом.

8. Смажьте игол. подш. 2-ой передачи, установите его на вал.

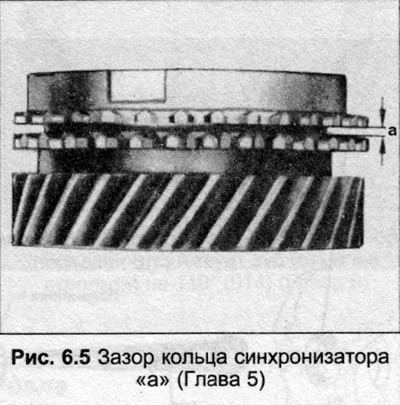

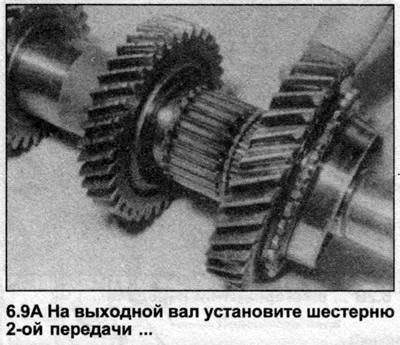

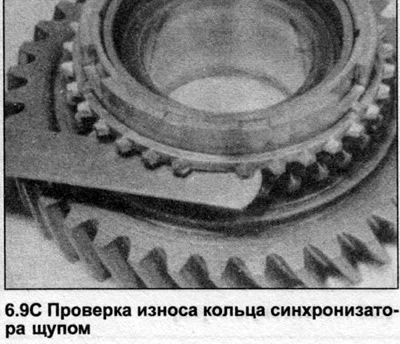

9. Установите шестерню 2-ой передачи на подшипник, поместите кольцо синхронизатора на шестерню. Измерьте промежуток, как показано на Рис. 6.5, если промежуток превышает значение, данное в Спецификациях, кольцо синхронизатора должно быть заменено на новое (фото).









10. Если синхронизатора был разобран, соберите его следующим способом. Втулка и ступица могут иметь метки совмещения. Установите три сухаря блокировки в их пазы, закрепите стопорные кольца. Стопорные кольца должны быть раздельные на 120°, конец стопорного кольца должен быть вставлен в отверстие сухаря блокировки. Если не имеется никаких меток совмещения на ступице и втулке, собирайте их в любом положении, канавки на пазах ступицы должны быть обращены к шестерне 1-ой передачи.

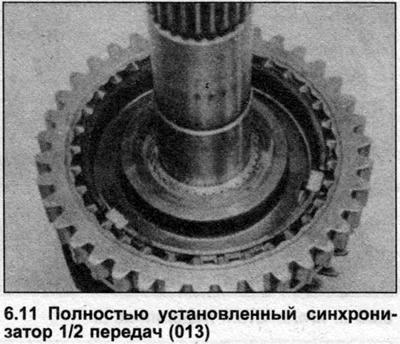

11. Установите сборку синхронизатора на вал, концом втулки с внешними зубцами к шестерне. Перед нажимом ступицы вниз полностью, поверните кольцо синхронизатора 2-ой передачи так, чтобы пазы в нем были совмещены с сухарями блокировки в сборке синхронизатора (фото).

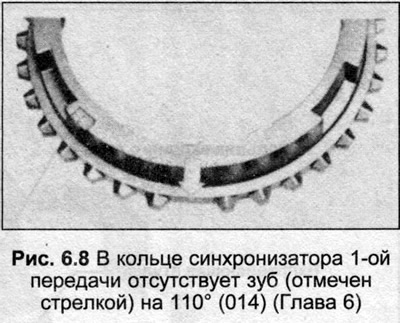

12. Установите кольцо синхронизатора 1-ой передачи, выравнивая пазы с сухарями блокировки в сборке синхронизатора. Поздние модели имеют измененное кольцо синхронизатора с пропущенным зубцом в трех местах (Рис. 6.8). Угол зуба на этих кольцах синхронизатора был изменен от 120° до 110°, чтобы улучшить зацепление 1-ой шестерни. Этот тип кольца должен использоваться только на 1-ой шестерне, и если кольцо 1-ой передачи заменяется, устанавливайте кольцо с полным числом зубцов типа 120°, так как измененное кольцо не выпускается как ремонтное.

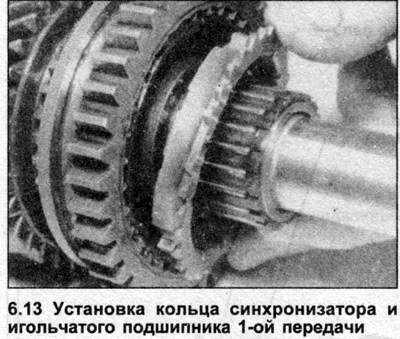

13. Установите опорную втулку 1-ой передачи, смажьте игол. подш. и установите его на втулке (фото).

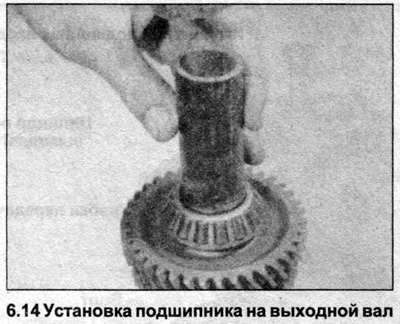

14. Установите 1-ую шестерню, затем нажмите на внутреннее кольцо конический подшипник 2-ой передачи (фото).
