ГБЦ

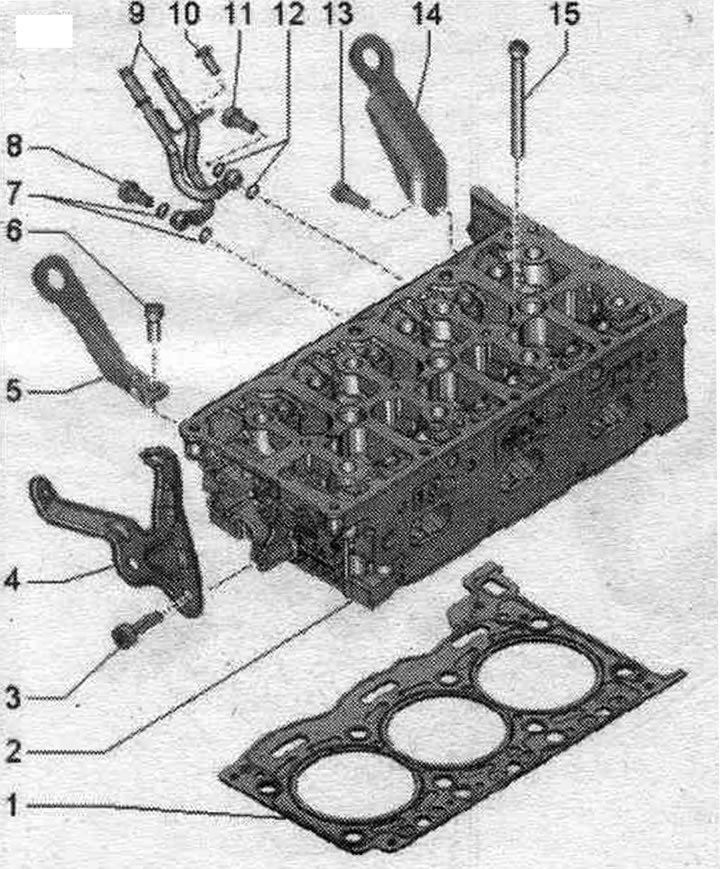

Зображення головки ціл. з 2 ряду (ліворуч).
1. Прокладання ГБЦ; монт. положення: номер деталі звернений до ГБЦ; після заміни змінити ОЖ та олію.
2. ГБЦ: покласти демонтовану ГБЦ на пластикову підкладку, інакше можливе пошкодження свічок розжарювання; перевірити кривизну площини прилягання: доробку ГБЦ двигунів TDI заборонено; після заміни змінити ОЖ та олію.
3. Болт: 23 Нм.
4. Кронштейн.
5. Вуш для підвіски двигуна.
6. Болт: 23 Нм.
7. Ущільн. кільця: замінити.
8. Порожнистий гвинт.
9. Трубки сист. охолодження.
10. Болт.
11. Порожнистий гвинт.
12. Ущільн. кільця: замінити.
13. Болт: 23 Нм.
14. Вуш для підвіски двигуна.
15. Болт: враховувати послідів, при відвертанні; замінити.
Маркування прокладки ГБЦ

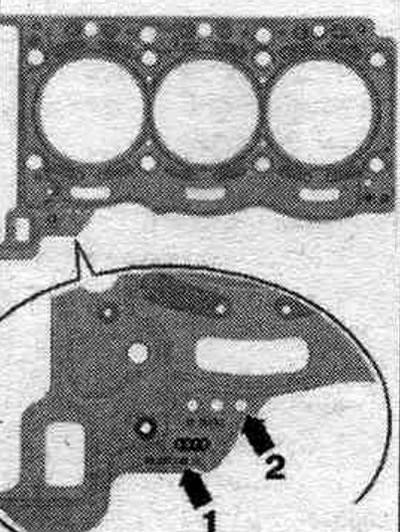

1. Номер запчастини. 2. Отвори. Товщина прокладки ГБЦ, що встановлюється, залежить від виступу поршнів. Якщо замінюється лише прокладка ГБЦ, слід використовувати нову прокладку з тим самим позначенням, що й стара. Прокладки лівої та правої ГБЦ неможливо переплутати, вони мають різну форму.

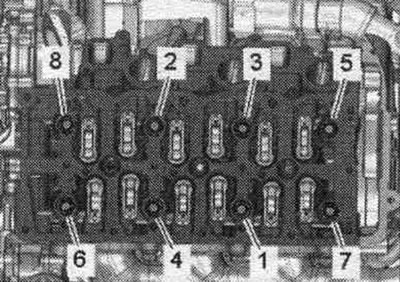

ГБЦ - послід, і момент затягування болтів
Замінити болти, які затягувалися з доворотом.
Затягнути болти в 5 фази в указ, послід:
| Ступінь | Гвинти | Момент затягування/кут довороту |
| 1 | "1...8" | вкрутити вручну до упору |
| 2 | "1...8" | 35 Нм |
| 3 | "1...8" | 60 Нм |
| 4 | "1...8" | довернути на 90° |
| 5 | "1...8" | довернути на 90° |
Зняття та встановлення ГБЦ

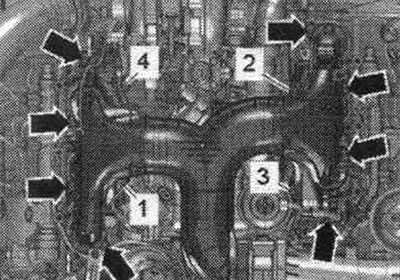

Злити ОЖ. Зняти турбонагнітач. Зняти впускний колектор. Зняти відповідні розподільні вали.

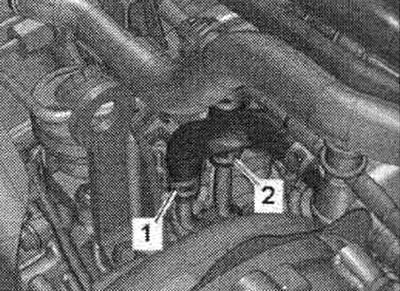

Ліва ГБЦ: Зняти шланг ОЖ, послабивши шланговий хомут "1". "Поз. 2" не враховувати.

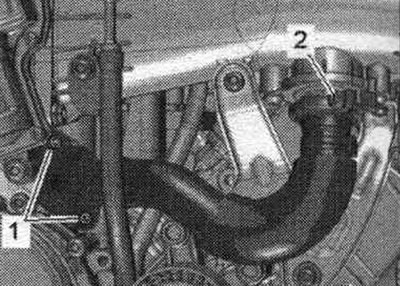

Викрутити болти "1", зняти трубу сист. циркуляції ОГ. "Поз. 2" не враховувати.

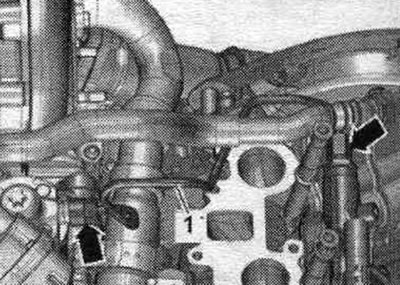

Відкрутити накидну гайку -стрілка зліва-і зняти магістраль високого тиску "1". -Праву стрілку-не враховувати.

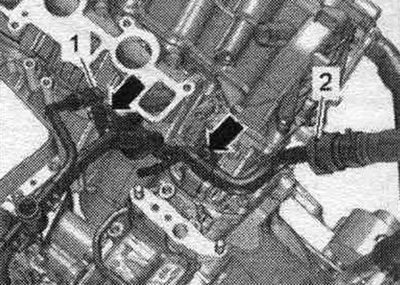

Права ГБЦ: Зняти передню трубку ОЖ. Зняти шланги, для цього від'єднати хомут "1" та підняти затискну скобу "2". "Стрілки" не враховувати.

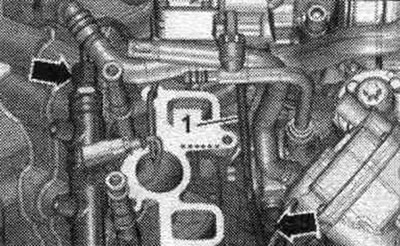

Відкрутити накидну гайку -стрілка праворуч- і зняти магістраль високого тиску "1". -Ліву стрілку-не враховувати.

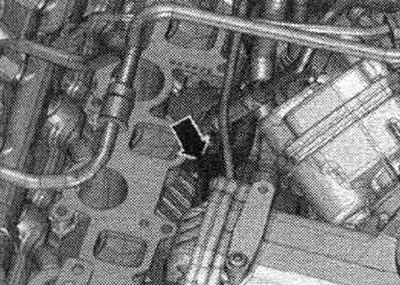

Викрутити порожнистий болт "стрілка".

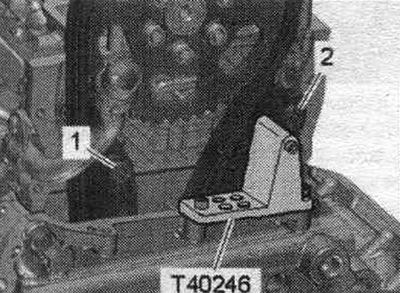

Викрутити напрямні пальці "1" напрямної та "2" планки натягувача. "Т40246" не враховувати.
Усі

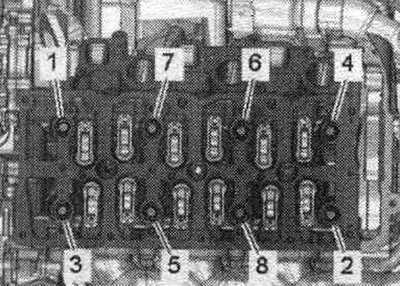

Послабити болти ГБЦ у послід. "1...8". Відвернути болти та обережно зняти ГБЦ. Небезпека пошкодження стрижнів свічок розжарювання під час встановлення ГБЦ. Зняту ГБЦ із встановленими свічками розжарювання забороняється ставити на поверхню прилягання, тому що стрижні свічок розжарювання злегка виступають за поверхню прилягання.
Встановити
Встановлення у зворотному порядку. Небезпека пошкодження поверхні ущільнювача. Обережно видалити з ГБЦ та блоку циліндрів залишки герметика. Не допускати утворення довгих подряпин або задир. Небезпека пошкодження блоку циліндрів. У глухих отворах болтів кріплення ГБЦ не повинно бути олії або ОЖ. Небезпека негерметичність прокладання ГБЦ. Обережно видалити залишки наждака та шліфування. Для запобігання пошкодженню силіконового шару та пазів прокладки ГБЦ слід особливо обережно поводитися з прокладкою. Небезпека пошкодження відкритих клапанів. При установці обмінної ГБЦ слід знімати пластиковий цоколь для захисту відкритих клапанів лише при безпосередньому зіткненні з ГБЦ. Небезпека пошкодження клапанів та днища поршнів після робіт із клапанним механізмом. Щоб переконатися, що жоден клапан при роботі не стикається з ГБЦ, слід обережно провернути двигун як мінімум на 2 обороти.
Вказівка: Замінити болти, що затягувалися з доворотом. Замінити гайки, манжетні ущільнення, прокладки і ущільнювачі. кільця. Доопрацювання ГБЦ двигунів TDI заборонено. Перед встановленням обмінної ГБЦ необхідно змастити маслом прилеглі поверхні між коромислом та робочою поверхнею кулачків. Для кріплення всіх шлангових з'єднань використовувати хомути відповідної серії. Після заміни ГБЦ або прокладання ГБЦ необхідно повністю замінити ОЖ та олію.

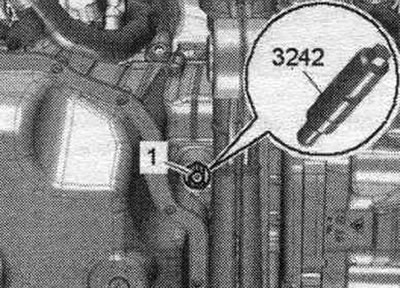

Перед насадженням ГБЦ колінвал і розподільні вали повинні знаходитися в положенні "ВМТ". Колінвал "1" зафіксований фіксуючим болтом "3242" у "ВМТ".

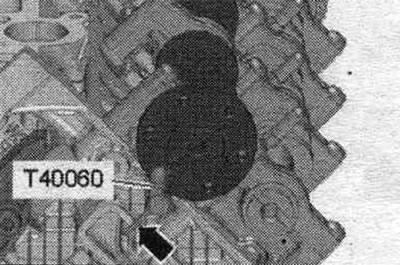

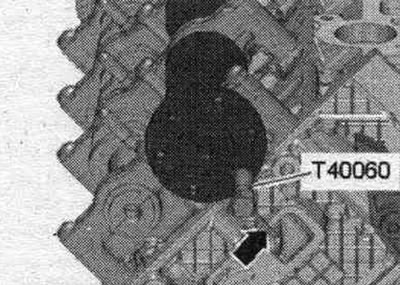

Розподвали зафіксовані настановними штифтами "Т40060". Палець "стрілка" в настановному штифті "Т40060" повинен розташовуватися перпендикулярно осі симетрії розподільного валу у ряду циліндрів 1 (правого).
Палець "стрілка" в настановному штифті "Т40060" повинен розташовуватися перпендикулярно осі симетрії розподільного валу у ряду циліндрів 2 (лівого).
Звертати увагу на маркування прокладання ГБЦ.
1. Номер запчастини/2. Отвори
Вказівка: Після заміни прокладки ГБЦ або ГБЦ вибрати нову прокладку ГБЦ відповідно до кількості отворів у старій прокладці. Якщо були замінені деталі кривошипно-шатунного механізму, то нову прокладку ГБЦ слід вибирати відповідно до вимірювань виступу поршнів у положенні "ВМТ". Прокладки лівої та правої ГБЦ неможливо переплутати, вони мають різну форму.

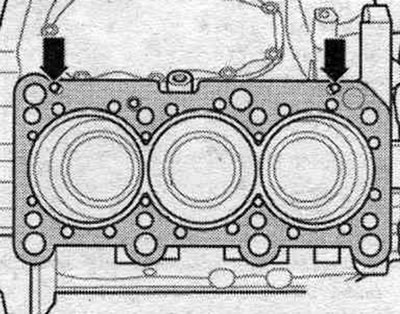

Встановити ущільнення ГБЦ. Звернути увагу на центрувальні втулки "стрілки" у блоці циліндрів. Монтажне положення ущільнення ГБЦ: маркуванням "верх" чи номером запчастини до ГБЦ.
Встановити ГБЦ. Затягнути болти ГБЦ. Дотяжка болтів кріплення ГБЦ після ремонтних робіт не є обов'язковою. Встановити передню трубку ОЖ. Встановити палив. магістралі високого тиску. Встановлення розподільних валів. Встановити впускний колектор. Встановити турбонагнітач. Замінити олію. Підключити шланг ОЖ до штуцерного роз'єму. Замінити ОЖ.
