Sacie potrubie — demontáž a montáž (Audi A6 C5)

Odstránenie

Autá s motorom 2,7 l

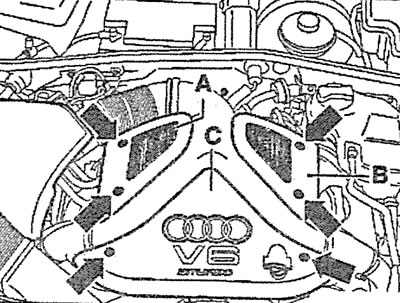

1. Odskrutkujte skrutky (pozri šípky na obrázku) a odstráňte ochranné kryty motora A-C.

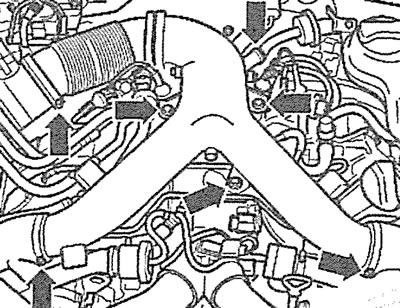

2. Odskrutkujte skrutky držiaka, uvoľnite upevňovacie svorky (pozri šípky na obrázku) a odpojte vzduchové kanály.



3. Stlačte svorky a odstráňte redukčný ventil plniaceho vzduchu 1 (pozri obrázok 2.0).

4. Odpojte zástrčku solenoidového ventilu 2 na prečistenie adsorbéra (pozri obrázok 2.0).

5. Odstráňte oba snímače teploty výfukových plynov 3 bez toho, aby ste z nich odpojili zástrčky (pozri obrázok 2.0) a tiež odstráňte čerpadlo systému dodatočného spaľovania zo sacieho potrubia.



6. Odpojte nízkotlakovú hadicu 4 posilňovača bŕzd (pozri obrázok 2.0).

7. Odpojte zátku obtokového ventilu turbodúchadla 5 (pozri obrázok 2.0).

8. Odstráňte nízkotlakovú hadicu 6 vákuového prijímača (pozri obrázok 2.0).

9. Odpojte 7 konektorov napájania vstrekovačov paliva na oboch hlavách valcov (pozri obrázok 2.0).

10. Odpojte hadicu nasávania vzduchu 8 (pozri obrázok 2.0).

11. Odpojte zátku škrtiacej klapky 9 (pozri obrázok 2.0).

12. Odpojte zástrčku 10 snímača plniaceho tlaku (pozri obrázok 2.0).

13. Odpojte potrubia prívodného vzduchu 11 (pozri obrázok 2.0).

14. Odpojte vzduchovú hadicu 12 (pozri obrázok 2.0).

15. Odpojte zástrčku 13 snímača teploty nasávaného vzduchu (pozri obrázok 2.0).

16. Odstráňte ventilačnú hadicu kľukovej skrine 14 (pozri obrázok 2.0).

17. Odpojte hadicu nasávania vzduchu 15 (pozri obrázok 2.0).

18. Odpojte spätné palivové potrubie 16 od palivovej lišty (pozri obrázok 2.0). Vytečené palivo zachyťte čistou handrou.

19. Odpojte prívodné palivové vedenie 17 od rozdeľovača paliva (pozri obrázok 2.0).

20. Odskrutkujte skrutky upevňujúce sacie potrubie k hlavám valcov a opatrne vyberte potrubie. Uťahovací moment upevňovacích skrutiek je 10 Nm.

Autá s motorom 4,2 l

21. Nainštalujte horný predný priečny nosník do servisnej polohy (pozri odseky 5.1-5.15 v kapitole "Klinový remeň pohonu alternátora - demontáž a montáž" v Časti 2B).

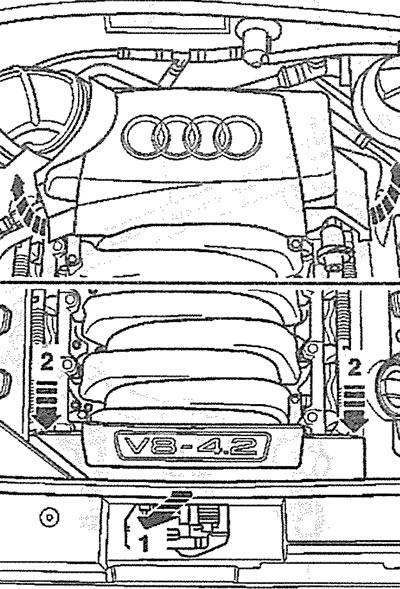

22. Odstráňte horné ochranné kryty motora (pozri šípky na obrázku).

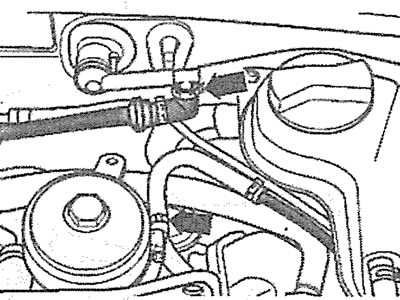

23. Odpojte nízkotlakové hadice odstránením upevňovacích svoriek (pozri šípky na obrázku).

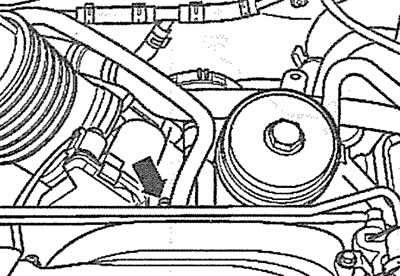

24. Odpojte nízkotlakovú hadicu od sacieho potrubia (pozri šípku na obrázku).

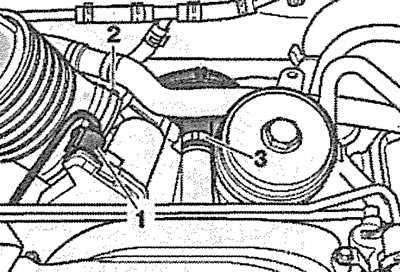

25. Odpojte zástrčku 1 od škrtiacej klapky (pozri ilustráciu).





26. Odpojte vzduchové potrubie odstránením svorky 2 (pozri obrázok 2.25).

27. Odpojte ventilačnú hadicu kľukovej skrine od sacieho potrubia odstránením svorky 3 (pozri obrázok 2.25).

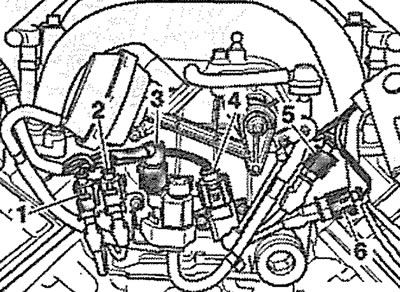

28. Odpojte zástrčky 1-6 na sacom potrubí (pozri ilustráciu).

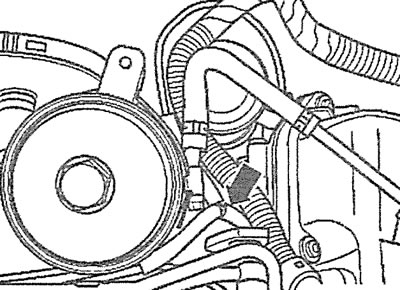

29. Odpojte nízkotlakovú hadicu (pozri šípku na obrázku).

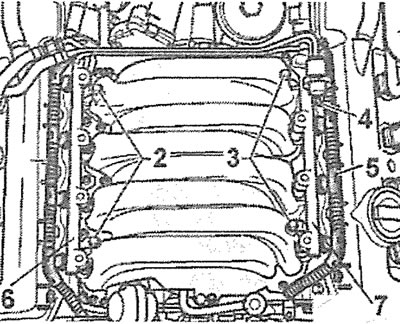

30. Odpojte zátky vstrekovača paliva na koľajniciach 6 a 7, ktorých vodiče sú spojené do zväzkov 1 a 5 (pozri ilustráciu).





31. Odpojte nízkotlakovú hadicu 4 od regulátora tlaku paliva (pozri obrázok 2.30).

32. Odskrutkujte skrutky 2 a 3 a vyberte koľajničky 6 a 7 spolu so vstrekovačmi paliva (pozri obrázok 2.30).

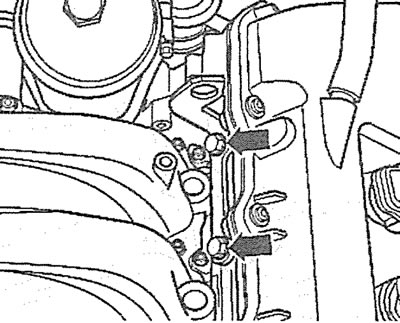

33. Odskrutkujte upevňovacie skrutky (pozri šípky na obrázku) a odstráňte zadné ľavé závesné oko motora.

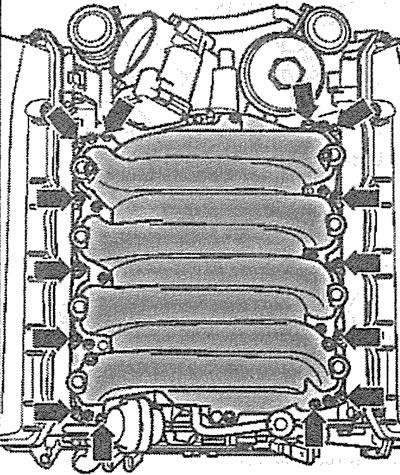

34. Odskrutkujte upevňovacie skrutky (pozri šípky na obrázku) a vyberte sacie potrubie.

Inštalácia

Nasávacie potrubie sa inštaluje v opačnom poradí ako pri demontáži.

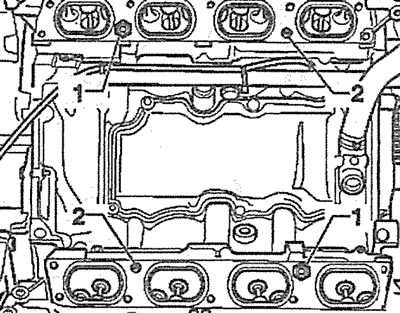

35. Autá s motorom 4,2 litra. Vymeňte tesnenia sacieho potrubia odstránením skrutiek 1 a 2 (pozri ilustráciu).
