Kryty rozvodovej reťaze, rozvodové ventily

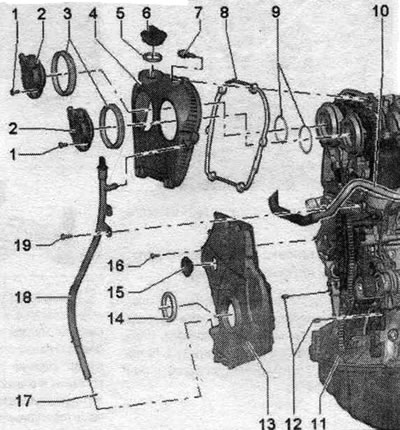

1. Tesniaci krúžok: pred inštaláciou vymeňte a namažte. 2. Vodiaca trubica mierky oleja. 3/4. Skrutka: 9 Nm. 5. Ventil 1 nastavovača časovania výfukových ventilov "N318". 6. Tesniaca manžeta: pred montážou namažte olejom; ak je poškodený, vymeňte ho. 7. Ventil 1 na nastavenie fáz časovania "N205". 8. Tesniaca manžeta: pred inštaláciou namažte, v prípade poškodenia ju vymeňte. 9. Skrutka. 10. Horný kryt hnacej reťaze. 11. Tesnenie: vymeňte ho, ak je poškodené. 12. Tesniaci krúžok: pred inštaláciou vymeňte a namažte. 13. Kolíky: centrovanie krytu. 14. Spodný kryt rozvodovej reťaze. 15. Skrutka: vymeňte. 16. Tesnenie hriadeľa tlmiča vibrácií. 17. Zástrčka: vymeňte.

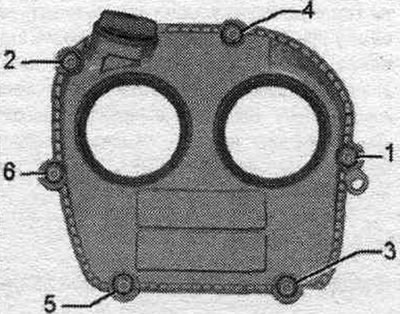

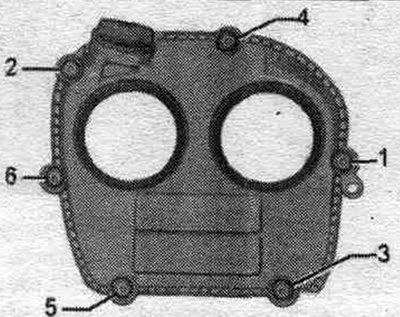

Horný kryt rozvodovej reťaze - postupnosť, utiahnutie
Utiahnite skrutky "1...6" v uvedenom poradí.

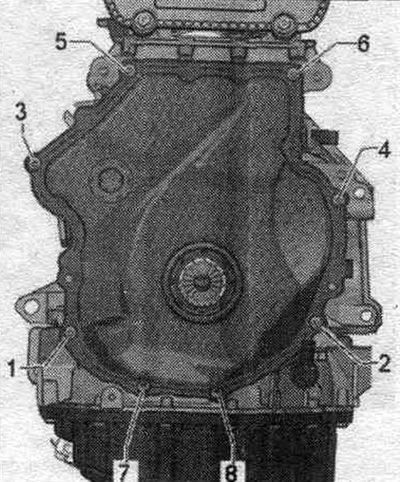

Spodný kryt reťazového pohonu - postup uťahovania
Skrutky "1...8" utiahnite v 2 krokoch v uvedenom poradí.
1. Utiahnite skrutky na 4 Nm.
2. Utiahnite skrutky o 45°.
Demontáž a montáž horného krytu rozvodovej reťaze

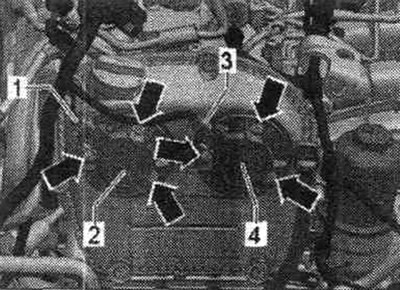

Odpojte konektor "1" od ventilu 1 nastavovača časovania výfukových ventilov "N318" a konektor "2" od ventilu 1 nastavovača časovania nasávacích ventilov "N205". Odskrutkujte skrutky "šípky" a demontujte ventil 1 nastavovača časovania nasávacích ventilov "N205" a ventil 1 nastavovača časovania výfukových ventilov "N318".
Odskrutkujte skrutky "1...6" a odstráňte horný kryt hnacej reťaze.
Inštalácia
Inštalácia v opačnom poradí. Vymeňte tesnenie. o-krúžky. Namažte tesnenia na perách a tesnenia. krúžky s olejom. Namontujte horný kryt rozvodovej reťaze, postup a utiahnutie. Namontujte ventil nastavenia vačkového hriadeľa sacích ventilov 1 "N205" a ventil nastavenia vačkového hriadeľa výfukových ventilov 1 "N318".
Výmena spodného krytu rozvodovej reťaze

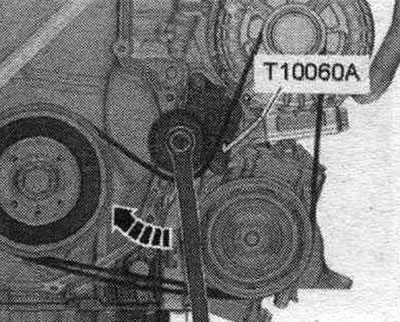

Odstráňte prednú zvukovú izoláciu. Odstráňte obloženie predného nárazníka a nárazník. Uviesť do servisnej polohy. Pred demontážou polyklinového remeňa si označte smer pohybu kriedou alebo fixkou pre neskoršiu montáž. Na uvoľnenie polyklinového remeňa otočte napínač v smere šípky. Napínač zaistite poistným kolíkom T10060 A. Odstráňte polyklinový remeň.

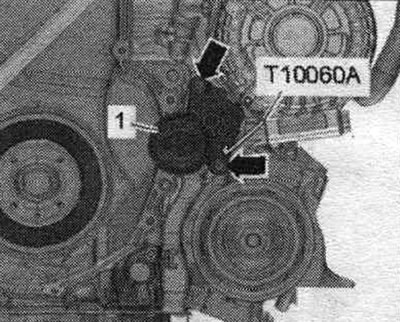

Odskrutkujte skrutky so "šípkou" a vyberte napínač "1" polyklinového remeňa z prídavného držiaka. jednotky.

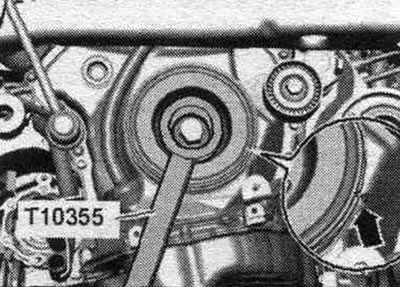

Otočte tlmič kmitov s protipodporou "T10355" do polohy "HMT" "šípka". Značka na tlmiči kmitov musí byť oproti značke šípky na spodnom kryte reťazových pohonov. Odskrutkujte skrutku tlmiča pomocou podpery T10355. Demontujte tlmič vibrácií. Aby ste predišli poškodeniu ozubeného kolesa, zaskrutkujte skrutku tlmiča iba pomocou tŕňa T10368.

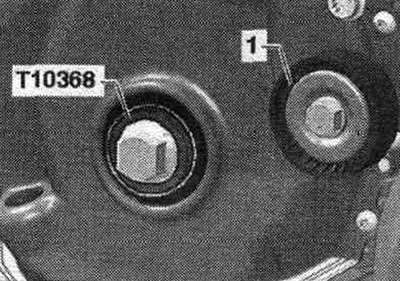

Znovu nainštalujte skrutku tlmiča a vyvažovaciu skrutku T10368. Aby ste predišli nastavovaniu časovania, neotáčajte kľukovým hriadeľom za polohu hornej úvrati, keď je skrutka tlmiča odstránená.

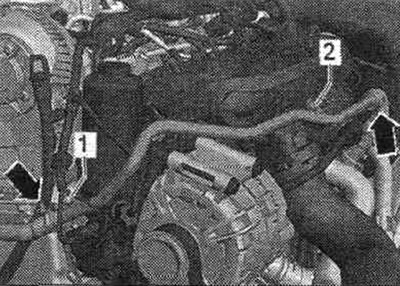

Odskrutkujte skrutku "1" a vyberte vodiacu trubicu mierky oleja z krytu hnacej reťaze.

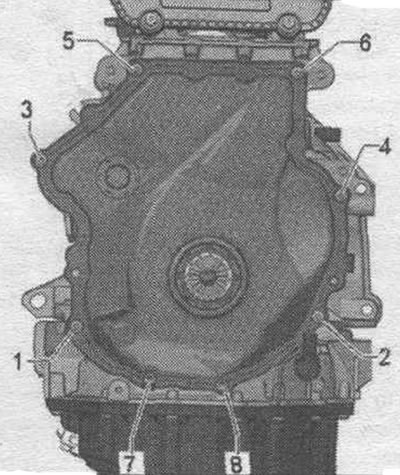

Odskrutkujte skrutky "1...8". Odstráňte spodný kryt hnacej reťaze.
Inštalácia
Zohľadnite dátum spotreby silikónového tmelu. Veko musí byť nainštalované do 5 minút po nanesení silikónového tmelu. Vymeňte skrutky, ktoré boli utiahnuté, a dodatočne ich utiahnite. Vymeňte všetky tesnenia, tesniace krúžky a samosvorné matice. Zvyšný tmel z bloku valcov odstráňte pomocou plochej škrabky. Očistite tesniace plochy od oleja a mastnoty. Skontrolujte, či sú prítomné oba kolíky na vycentrovanie krytu so "šípkou".

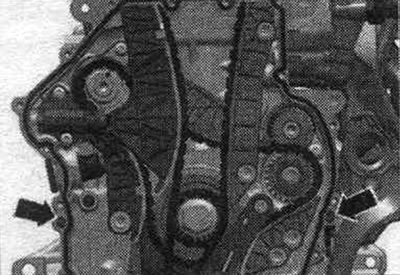

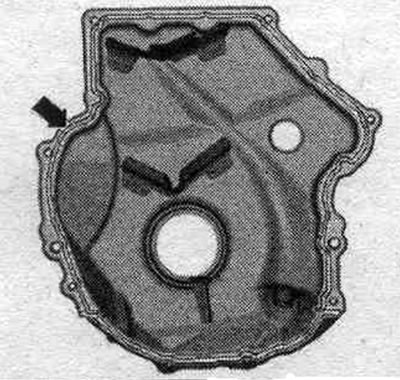

Odrežte hrot trubice pozdĺž prednej značky (priemer otvoru je približne 3 mm). Naneste tmel na čistú dosadaciu plochu nového krytu, ako je znázornené na obrázku. Hrúbka húsenice tesniaceho materiálu: 2-3 mm. Húsenica tesniaceho materiálu by nemala byť hrubšia ako stanovená šírka, inak by sa prebytočný tmel mohol dostať do olejovej vane a upchať sieťový filter v sacom potrubí oleja.
Okamžite nasaďte kryt a utiahnite skrutky. Po nasadení uzáveru nechajte tmel schnúť približne 30 minút. Až potom môžete doplniť olej. Nainštalujte napínač polyklinového remeňa. Nainštalujte polyklinový remeň. Návrat do servisnej polohy. Nainštalujte kryt predného nárazníka a nárazník. Nainštalujte prednú protihlukovú clonu. Skontrolujte hladinu oleja.
